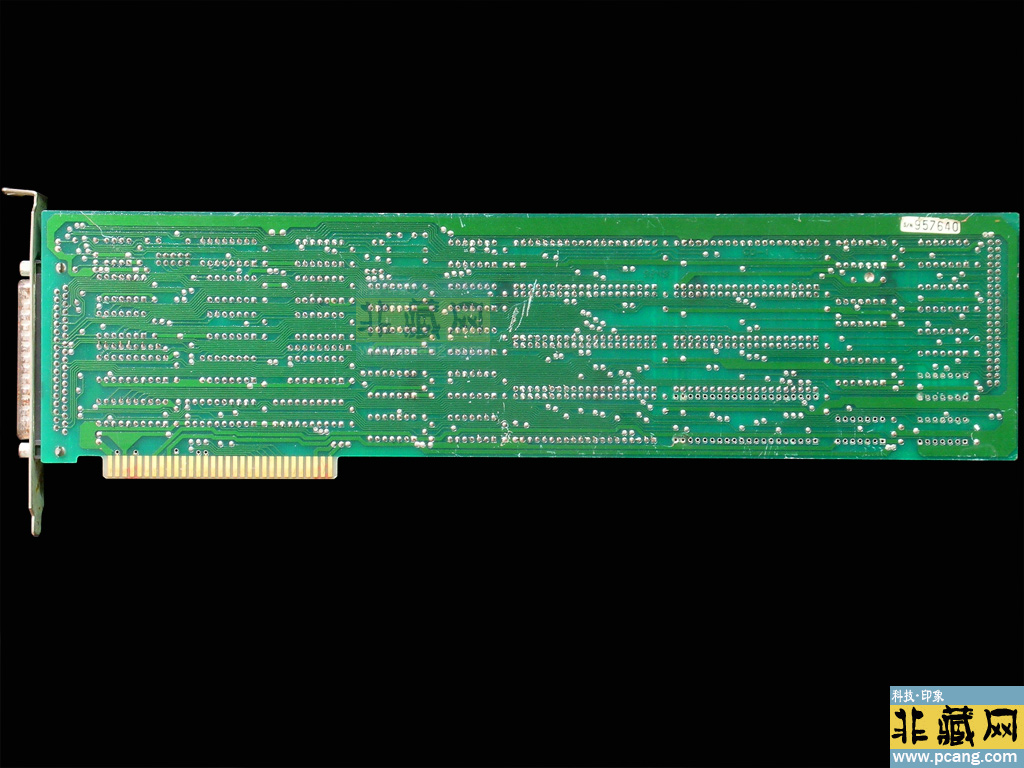

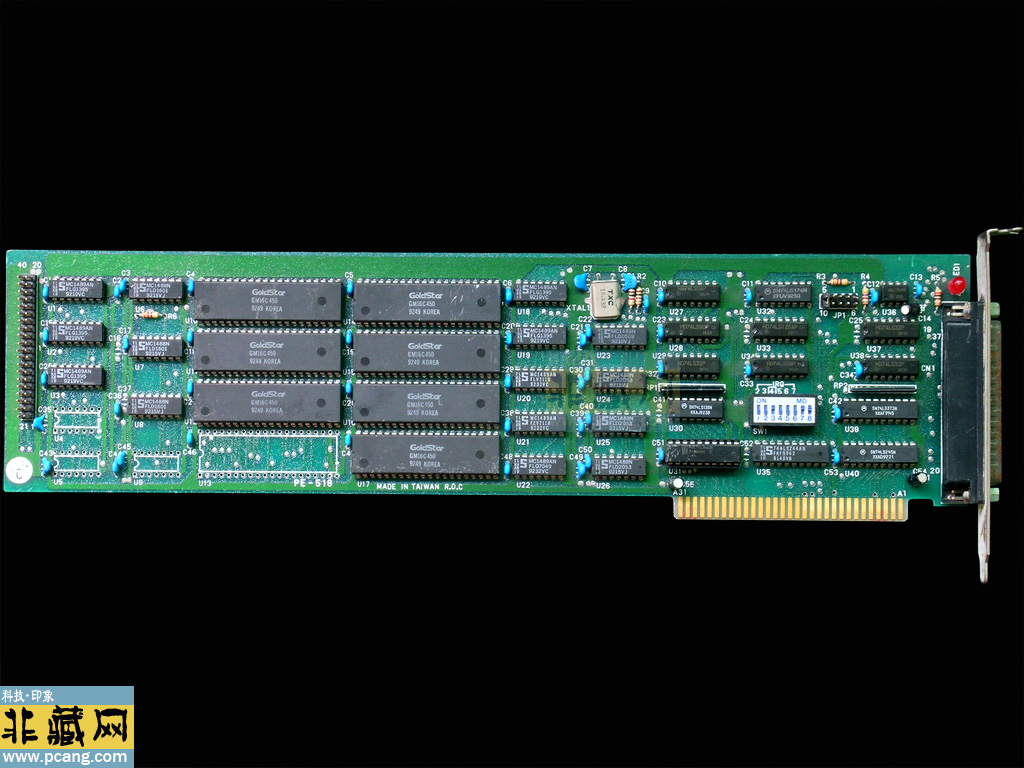

PE-518 I/O Card

收藏者:Kane  藏品属地:广东深圳  藏品年代:1998  类目:扩展卡  接口类型:FDD COM  价位代码:FC

Printcard

Printcard

  Pe-518 8bit IO Card  :

1. 设备定位与技术背景

8位ISA总线与IO卡

• 8位ISA总线:常见于1980年代IBM PC/XT及兼容机,数据宽度为8位,支持I/O端口地址范围为0x0000-0x03FF,中断请求(IRQ)资源有限(IRQ2-7)。

• IO卡功能:扩展计算机的输入输出接口,如串口(COM1/COM2)、并口(LPT1)、游戏端口等,需通过跳线或DIP开关配置IRQ和I/O地址。

Pe-518的可能身份

• 型号解析:

◦ Pe:可能代表厂商缩写(如“Pico Electronics”或“Pro-EX”),但暂无明确证据。

◦ 518:可能为产品线编号或版本号,需结合硬件特性推测。

• 功能推测:

◦ 多端口IO卡:类似Brainboxes CC-016,集成1-2个串口(RS232)和1个并口(LPT),用于连接打印机、调制解调器等外设。

◦ 游戏端口:支持操纵杆或游戏手柄,需兼容IBM PC标准游戏端口协议。

◦ 其他功能:可能集成定时器、计数器或数字输入输出(GPIO)模块,用于工业控制或实验场景。

2. 硬件特性与接口设计

物理形态与接口

• ISA插槽:需插入主板的8位ISA插槽(黑色,单排引脚),常见于IBM PC/XT或早期AT兼容机。

• 接口类型:

◦ DB-9/DB-25:用于串口(RS232)和并口(LPT),支持TTL电平或RS232标准。

◦ 游戏端口:15针D型接口,兼容IBM PC游戏杆协议。

◦ 其他接口:可能包含额外的GPIO引脚,通过扩展排线连接外部设备。

• 跳线与DIP开关:用于设置IRQ(如IRQ3/4)、I/O地址(如0x3F8/0x2F8)和设备参数(如串口波特率、奇偶校验)。

兼容性与限制

• 系统支持:

◦ DOS/Windows 3.x:需通过CONFIG.SYS或AUTOEXEC.BAT加载驱动程序(如.SYS或.COM文件)。

◦ 现代系统:无法直接使用,需通过虚拟机(如DOSBox)或硬件仿真器(如ISA-to-PCI转接卡)间接支持。

• 资源冲突:需避免与主板集成设备(如COM1/LPT1)的IRQ和I/O地址冲突,需手动调整跳线。

3. 配置与驱动建议

硬件安装与跳线设置

1. 插入ISA插槽:确保金手指完全接触,用螺丝固定在机箱挡板。

2. 连接外设:

◦ 串口:使用DB-9或DB-25电缆连接调制解调器或终端设备。

◦ 并口:连接打印机或并口扫描仪。

◦ 游戏端口:连接游戏杆或MIDI设备。

3. 跳线配置:

◦ IRQ设置:例如,设置COM1为IRQ4,COM2为IRQ3。

◦ I/O地址:例如,COM1设为0x3F8,COM2设为0x2F8。

◦ 波特率与校验:通过跳线选择串口参数(如9600波特率、8位数据位、1位停止位)。

软件配置与驱动

• DOS系统:

◦ 驱动加载:在CONFIG.SYS中添加 DEVICE=PE518.SYS,或在AUTOEXEC.BAT中运行初始化程序(如PE518.COM)。

◦ 测试工具:使用mode com1:9600,n,8,1测试串口通信,或通过debug命令发送数据(如out 3F8, 41)。

• Windows 9x:

◦ 手动安装:通过“控制面板→添加新硬件”向导检测设备,选择“从磁盘安装”并指定驱动路径。

◦ 兼容性模式:若驱动不兼容,尝试在“属性→兼容性”中选择Windows 95模式。

4. 故障排查与维护

常见问题解决方案
问题 排查步骤
设备无法识别 1. 检查跳线是否正确设置。2. 确认BIOS中未禁用ISA总线设备。3. 更换ISA插槽测试。
串口通信失败 1. 使用串口调试工具(如HyperTerminal)测试。2. 检查电缆是否损坏。3. 确认设备参数匹配。
并口打印机无响应 1. 检查打印机电源和连接。2. 在DOS中运行dir > lpt1测试输出。3. 尝试更换并口模式(如ECP/EPP)。

硬件维护

• 清洁与防静电:定期用橡皮擦清洁ISA插槽和金手指,避免氧化;操作前触摸金属接地释放静电。

• 替代方案:若Pe-518损坏,可使用兼容ISA总线的多IO卡(如Adaptec AHA-1522或Brainboxes CC-021)替代。

5. 现代系统适配方案

数据迁移与仿真

• 虚拟机模拟:

◦ 在虚拟机(如PCem)中配置ISA总线环境,加载软盘镜像文件(.img)模拟IO卡功能。

• 硬件仿真器:

◦ USB转串口适配器:通过USB在现代系统中模拟串口,需安装驱动(如Prolific PL2303)。

◦ GPIO扩展板:使用树莓派或Arduino的GPIO接口替代ISA卡的数字输入输出功能。

复古系统推荐

• 硬件平台:

◦ IBM PC/XT:经典8位ISA平台,兼容Pe-518的硬件特性。

◦ Commodore PC-10:支持ISA扩展,适合运行DOS和早期Windows系统。

• 软件环境:

◦ FreeDOS:轻量级DOS替代方案,支持ISA设备驱动。

◦ DOSBox-X:增强型DOS模拟器,支持ISA总线仿真和串口重定向。

6. 社区资源与技术文档

关键参考资料

• ISA总线技术规范:

◦ ISA总线引脚定义与时序(含I/O地址分配表)。

• 复古硬件论坛:

◦ Vintage Computer Federation:搜索“8位ISA IO卡”查看用户经验。

◦ Retro Computing Stack Exchange:提问关于Pe-518的兼容性问题。

• 驱动下载:

◦ Internet Archive:搜索“Pe-518 driver”或“ISA IO卡驱动”查找历史驱动程序。

7. 总结与建议

• 结论:“Pe-518 8bit IO Card”是一款 8位ISA总线的多端口输入输出卡,用于扩展串口、并口或游戏端口,需在复古系统中通过跳线和驱动程序配置。

• 建议:

1. 硬件验证:检查设备接口类型(DB-9/DB-25)和ISA插槽兼容性,拍照上传至复古论坛获取确认。

2. 驱动获取:访问 Brainboxes停产产品页面 或复古论坛搜索类似型号的驱动。

3. 功能替代:若无法修复,考虑使用USB转串口适配器或GPIO扩展板替代,结合虚拟机模拟复古环境。

4. 社区求助:在Vintage Computer Federation发布设备照片和具体问题,获取针对性解决方案。
