Intel

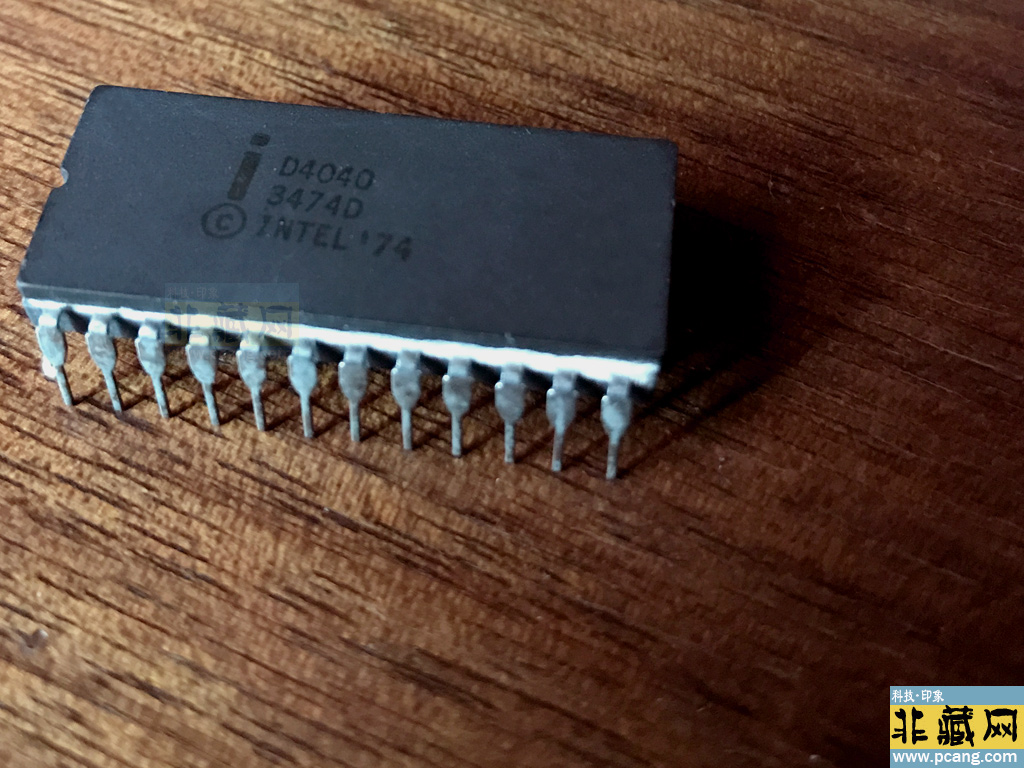

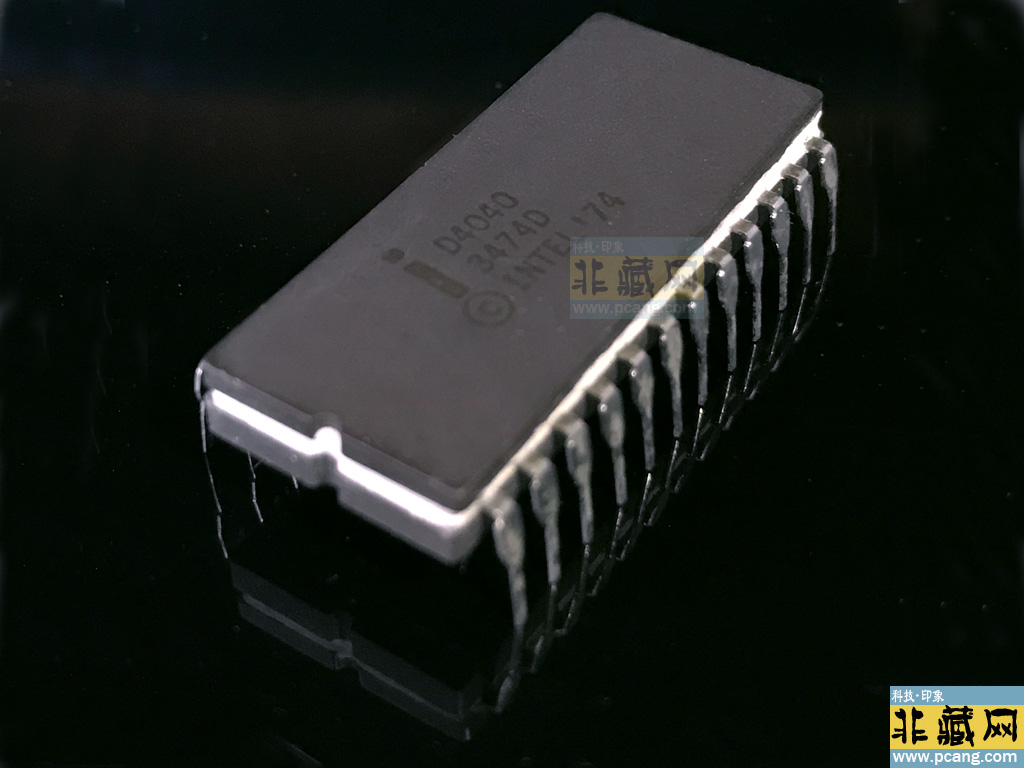

D4040是英特尔公司于1974年推出的4位微处理器,作为1971年发布的全球首款微处理器Intel
4004的升级版,它标志着早期计算技术的重要突破。
一、技术架构与核心创新
1. 指令集与功能扩展
Intel
4040在4004的基础上新增了14条指令,包括中断处理(Interrupt)和单步调试(Single
Step)功能,使处理器能够响应外部设备请求并支持程序调试。其指令集扩展至60条,程序内存从4004的4KB提升至8KB,寄存器数量增至24个,并引入7层深度的子程序堆栈,显著增强了复杂任务的处理能力。
2. 硬件设计与制造工艺
采用10μm硅栅PMOS工艺制造,集成3000个晶体管,主频可达500-740kHz,运算速度约为6万次/秒。封装形式升级为24引脚双列直插(DIP),相比4004的16引脚设计,提供了更灵活的接口扩展能力。
3. 配套芯片生态
英特尔为4040开发了完整的支持芯片组,包括:
◦ 4201时钟发生器:支持4-5.185MHz晶体振荡器,提供稳定的时序信号。
◦ 4308/4316 ROM芯片:分别提供1KB和2KB的只读存储,用于固化启动代码或系统程序。
◦ 4207/4209/4211 I/O端口芯片:实现并行数据的输入输出控制,适用于工业设备的信号交互。
二、应用场景与市场定位
1. 工业控制与自动化
4040被广泛应用于早期工业设备,如数控机床和自动化生产线控制器。其低功耗特性(工作电压+15V)和稳定的控制能力,使其成为工厂环境中替代继电器逻辑的理想选择。例如,某汽车制造企业在1975年采用4040构建焊接机器人控制系统,实现了焊接参数的精准调节。
2. 嵌入式系统与消费电子
在消费领域,4040被用于电子计算器和早期视频游戏机。例如,1976年推出的Bailey
Shuffleboard游戏机即采用4040作为核心处理器,通过控制LED显示和机械部件实现游戏逻辑。此外,部分医疗设备(如心电图机)也采用4040进行数据采集和波形分析。
3. 开发工具与教学平台
英特尔推出的Intellec-4/40微计算机开发系统集成了4040处理器,配备汇编器、调试器和I/O接口模块,成为工程师学习微处理器设计的重要工具。美国多所高校在1970年代后期的计算机课程中,使用Intellec-4/40系统教授汇编语言和硬件编程。
三、与Intel 4004的差异化对比
特性 Intel 4040 Intel 4004
指令集 60条指令,支持中断和单步调试 45条指令,无中断功能
内存容量 程序内存8KB,数据内存256字节 程序内存4KB,数据内存64字节
寄存器数量 24个4位寄存器 16个4位寄存器
封装形式 24引脚DIP 16引脚DIP
典型应用 工业控制、嵌入式系统 计算器、简单数据处理
四、历史局限与技术遗产
1. 性能瓶颈
4位架构限制了数据处理能力,无法直接处理字节级数据,需通过软件模拟实现8位操作。此外,其主频较低(最高740kHz),难以满足实时图形处理或复杂算法需求。
2. 市场竞争与替代
1974年同期,摩托罗拉推出了8位微处理器6800,Zilog发布了Z80,这些产品在性能和兼容性上更具优势。英特尔自身也在1974年推出8位处理器8080,逐渐取代4040的市场地位。
3. 技术传承
4040的中断处理机制为后续x86架构的发展奠定了基础,例如8086处理器的硬件中断控制器(8259A)即借鉴了4040的设计思想。此外,其模块化芯片组理念(处理器+配套I/O芯片)影响了整个微处理器行业的生态构建。
五、现代意义与收藏价值
1. 复古计算文化符号
Intel
4040的芯片和开发系统成为计算机收藏界的珍品。在eBay等平台,一枚全新盒装的4040芯片售价可达数百美元,而Intellec-4/40开发系统的完整套件价格超过2000美元。爱好者通过仿真器(如MAME)复现其运行环境,甚至开发出支持现代操作系统的驱动程序。
2. 技术史料价值
英特尔发布的《Intel 4040 Technical
Manual》详细记录了其电路设计和编程接口,例如如何通过寄存器间接寻址实现数据传输。这些资料为研究早期微处理器架构提供了珍贵的第一手资料。
3. 教育与研究用途
斯坦福大学计算机系将4040作为教学案例,用于讲解微处理器的工作原理。学生通过分析其代码,可深入理解指令流水线、内存管理等基础概念。
六、总结
Intel 4040是微处理器发展史上的重要里程碑,它通过指令集扩展和硬件优化,将4位计算技术推向新高度。尽管受限于时代背景存在性能短板,但其设计理念和技术创新深刻影响了后续处理器的发展。对于需要复现历史项目或研究早期计算技术的用户,4040的虚拟机方案(如在QEMU中模拟Intellec-4/40系统)是可行选择;而新开发项目则应转向现代32位或64位处理器架构。
|
