HD68000-10

收藏者:Kane  藏品属地:广东深圳  藏品年代:1978  类目:CPU  核心缓存:0000MB  核心频率:10MHz  Socket:DIP64  价位代码:FC

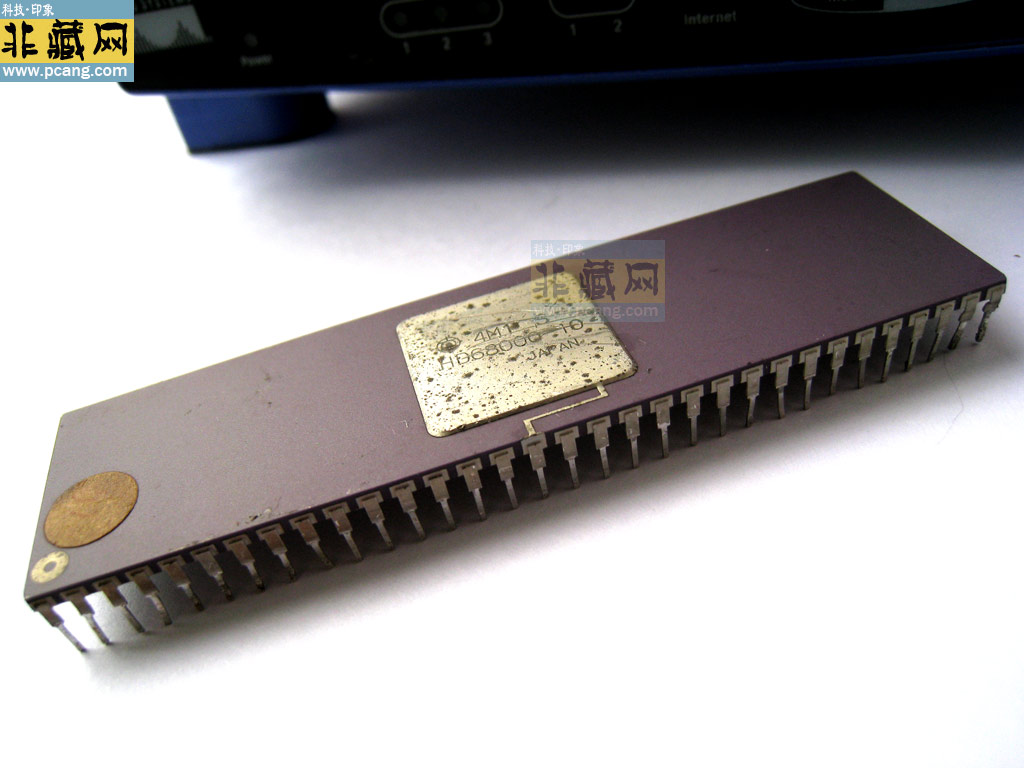

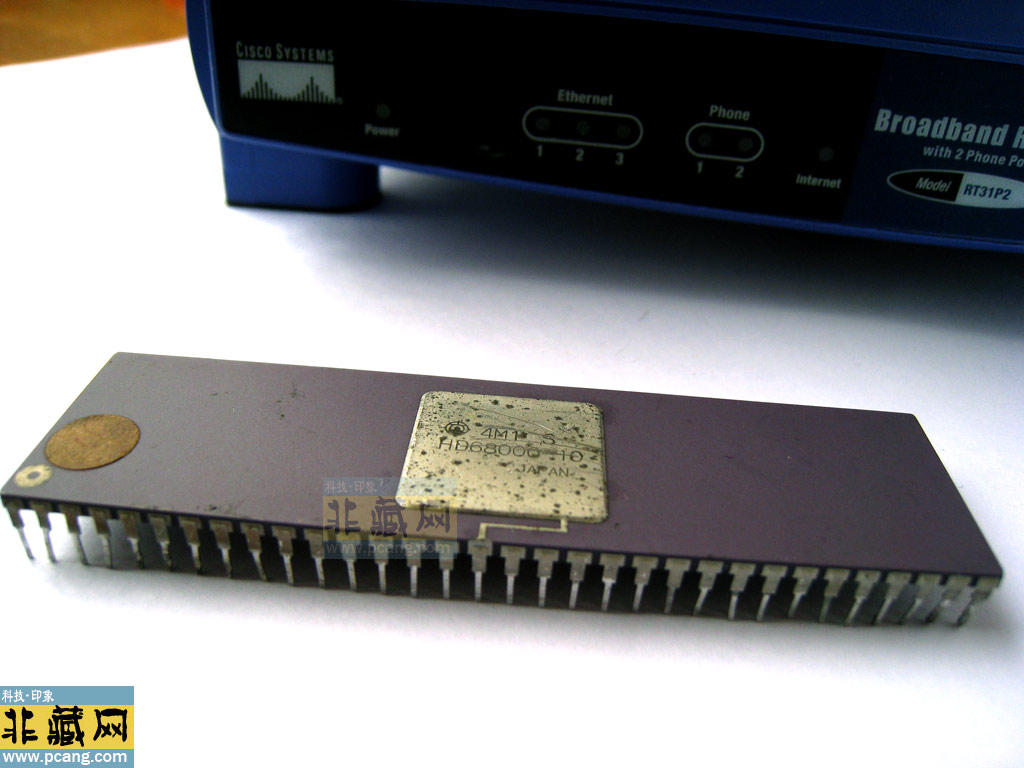

HD68000-10

HD68000-10 CPU

     HD68000-10是摩托罗拉68000系列微处理器的一个型号,属于16/32位CISC架构处理器,由瑞萨电子(Renesas Electronics)生产。日立(Hitachi)生产的HD68000Y10与瑞萨的HD68000-10技术参数基本一致,但封装和批号可能不同。
1. 性能规格

◦ 频率:10MHz(后缀“-10”代表最高时钟频率)。

◦ 数据总线:16位外部数据总线,支持32位内部操作,地址总线为24位,可寻址16MB内存空间。

◦ 工艺:NMOS工艺,CDIP64陶瓷双列直插封装,工作电压5V(4.75V~5.25V),温度范围0°C至70°C。

2. 技术特性

◦ 采用三级流水线设计,支持多种寻址模式(如寄存器间接寻址、立即数寻址等),指令集包含丰富的算术、逻辑和位操作指令。

◦ 内置硬件乘法器和除法器,支持32位数据处理,在当时属于高性能处理器。

3. 历史应用

◦ 计算机与工作站:68000系列是80年代个人计算机和UNIX工作站的主流处理器,如苹果Macintosh 128K、Atari ST、Commodore Amiga、Sun-1等。HD68000-10可能用于需要较高主频的型号。

◦ 游戏机:Sega Genesis(Mega Drive)的主处理器为68000衍生型号(7.67MHz),而HD68000-10的10MHz版本可能用于部分高端嵌入式系统或特定设备。

◦ 工业与医疗设备:因可靠性高,被用于实时控制系统、医疗仪器等领域。

4. 市场与现代使用

◦ 供应现状:尽管摩托罗拉已停止开发68000系列,但瑞萨、日立等厂商仍有库存或替代型号(如HD68000Y10),主要面向复古硬件项目或特定嵌入式需求。

◦ 复古与教育:近年来,基于68000的开源项目(如68k nano单板计算机)重新兴起,用于学习计算机体系结构和汇编语言。

5. 与其他型号对比

◦ HD68000-8:主频8MHz,性能略低于HD68000-10,常见于早期型号(如苹果Macintosh 512K)。

◦ 68010/68020:后续型号增加了虚拟内存支持、32位地址总线和缓存,性能显著提升。

     HD68000-10作为68000系列的高性能版本,在80年代的计算机和嵌入式系统中扮演了重要角色,其设计理念对后续处理器架构有深远影响。尽管已被现代芯片取代,但其在复古计算和教育领域仍具价值。
