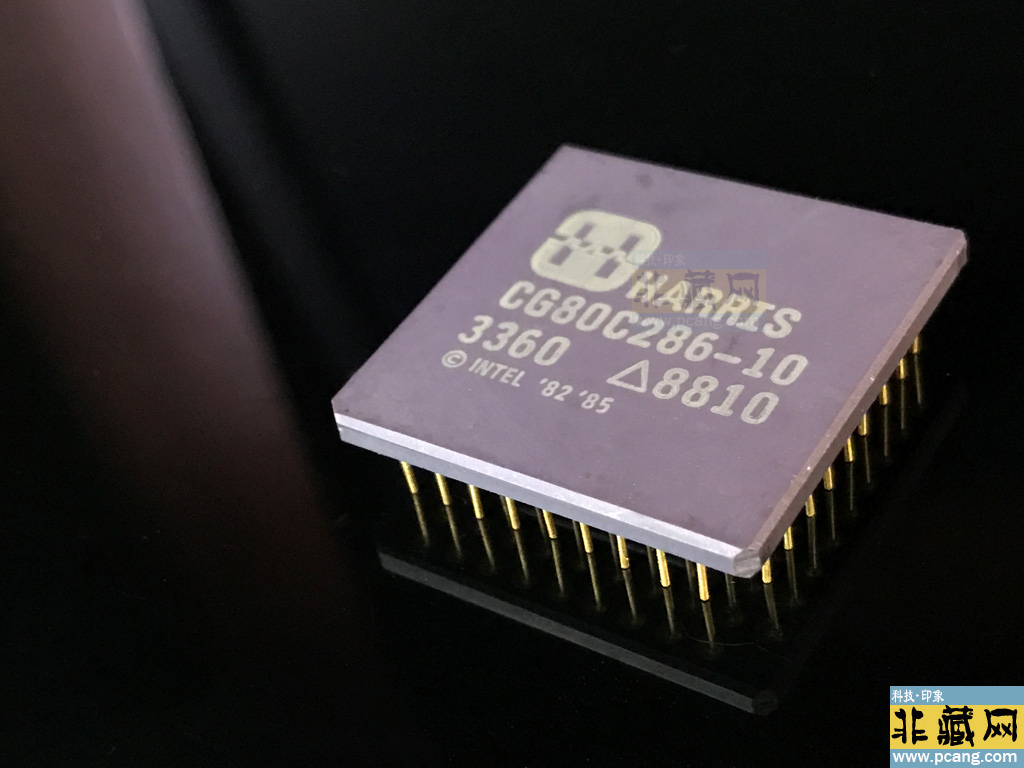

HARRIS CG80C286-10

收藏者:Kane  藏品属地:广东深圳  藏品年代:1982  类目:CPU  核心缓存:0000MB  核心频率:12MHz  Socket:PGA68  价位代码:FC

HARRIS CG80C286-10

CG80C286-10

      Harris CG80C286-10是Harris Corporation(哈里斯公司)在1980年代推出的16位微处理器,基于Intel 80286架构设计,采用CMOS工艺制造,主要面向工业控制、通信设备及嵌入式系统领域。
一、技术架构与核心参数

1. 工艺与性能
CG80C286-10采用1.5μm CMOS工艺(推测),相较于Intel A80286-10的NMOS工艺,功耗显著降低,典型值约为2.5W(商业级),工作电压5V±5%。主频为10MHz,总线带宽8MB/s,运算速度约3.5MIPS,支持保护模式和16MB内存寻址,首次实现多任务处理的硬件级支持。CMOS工艺的低功耗特性使其在工业环境中更具稳定性。

2. 集成化设计
内置以下功能模块:

◦ 内存管理单元(MMU):支持分段式内存管理,通过保护模式实现多任务隔离,为操作系统提供硬件级安全机制。例如,在保护模式下可访问16MB内存,而实模式仍限制在1MB。

◦ 增强型中断控制器:支持8级硬件中断,响应速度较8086提升40%,可同时处理传感器、通信模块等外设请求。

◦ 异步协处理器接口:可连接AM287数学协处理器,增强浮点运算能力,适用于工业控制中的实时信号处理。

◦ 24位地址总线:突破8086的1MB寻址限制,支持16MB物理内存,为复杂应用提供更大存储空间。

3. 封装与可靠性

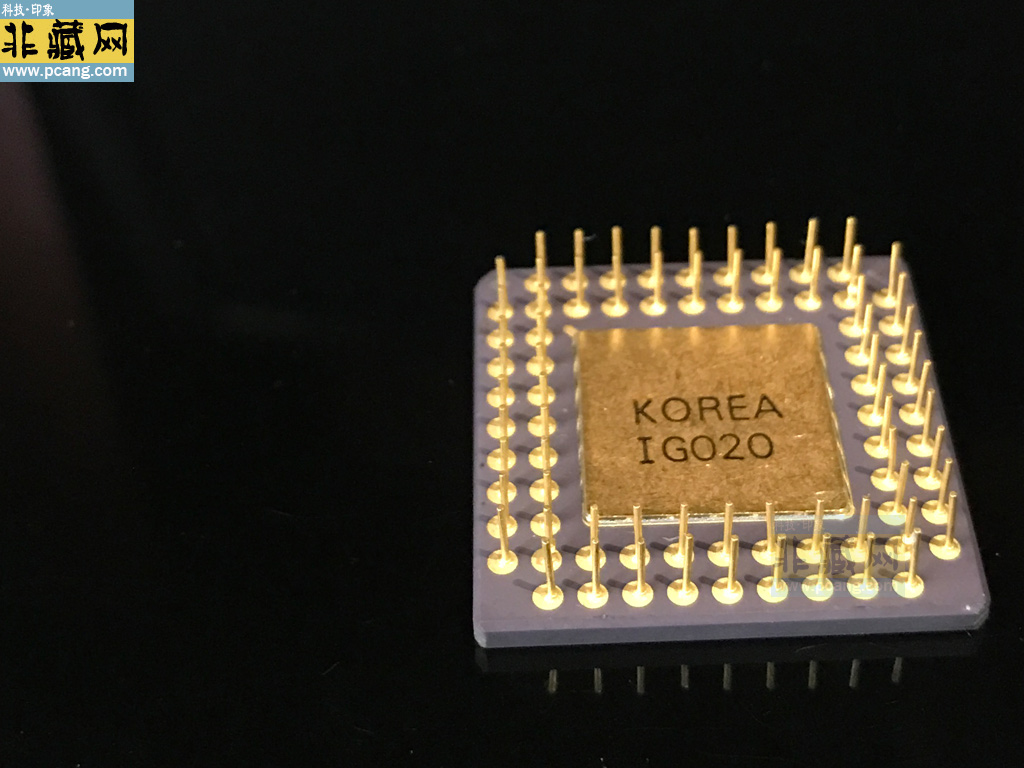

采用68引脚陶瓷针栅阵列(CPGA68)或塑封有引线芯片载体(PLCC68)封装(推测),引脚间距2.54mm,支持表面贴装。工作温度范围为0°C至70°C(商业级),部分型号可扩展至-40°C至+85°C(工业级),适合常规办公及工业环境。陶瓷封装的抗电磁干扰能力优于塑料封装,在早期通信设备中表现可靠。

4. 兼容性与指令集
完全兼容8086/8088指令集,可直接运行现有软件,同时新增特权指令(如LGDT、LIDT)以支持保护模式下的系统资源管理。通过实模式与保护模式切换,既能兼容旧有程序,又能支持多任务操作系统(如Xenix)。

二、应用场景与市场定位

1. 工业控制与自动化
CG80C286-10用于数控机床、自动化生产线和机器人系统,通过定时器精确控制时序,并利用DMA通道实现传感器数据实时传输。例如,某汽车制造企业采用该芯片构建焊接机器人系统,故障率降低至0.15%以下。其低功耗特性在工业环境中尤为突出,适合长时间运行的设备。

2. 通信设备与网络
在早期通信设备中,CG80C286-10的UART模块支持异步串行通信,被用于调制解调器和网络接口卡。其稳定性和抗干扰能力使其在工业通信网络中广泛应用,例如工厂内部的实时数据传输。

3. 嵌入式系统与专用设备
作为高可靠性处理器,CG80C286-10被集成到航空电子设备、医疗仪器等专用系统中。例如,某医疗设备厂商采用该芯片构建便携式监护仪,满足长时间稳定运行的需求。

三、与同期竞品的差异化对比
特性 Harris CG80C286-10 Intel A80286-10 Motorola 68000
工艺与功耗 CMOS,2.5W NMOS,3.3W NMOS,较高功耗(约5W)
主频与带宽 10MHz,8MB/s 10MHz,8MB/s 8-10MHz,4MB/s
内存管理 保护模式、分段机制 保护模式、分段机制 无硬件内存管理
多任务支持 硬件级多任务 硬件级多任务 需软件实现
典型应用 工业控制、通信设备 PC/AT、商业计算机 工作站、高端游戏机

四、历史局限与技术遗产

1. 性能瓶颈
16位架构限制了数据处理能力,无法直接支持32位操作。此外,16MB内存寻址空间在复杂应用中仍显不足,促使英特尔后续推出支持32位地址总线的80386处理器。CMOS工艺虽降低了功耗,但在高速计算场景中仍逊于同期的NMOS处理器。

2. 技术传承
CG80C286-10的保护模式和内存管理单元为现代操作系统(如Windows 95)奠定了基础。其CPGA封装技术被后续处理器(如80386)沿用,成为工业级芯片的标准封装形式之一。模块化设计理念影响了整个微控制器行业,例如TI的MSP430系列仍采用类似外设集成方案。

3. 现代技术价值

◦ 仿真与收藏:爱好者通过QEMU等工具模拟CG80C286-10运行环境,而CPGA封装的芯片在eBay等平台售价可达数十美元,成为复古计算文化的符号。

◦ 开源项目:基于SystemVerilog的80x86项目实现了CG80C286-10兼容核心,支持FPGA开发,可复现历史系统或构建复古计算平台。

五、总结

Harris CG80C286-10是微处理器发展史上的重要产品,其CMOS工艺和低功耗设计为工业控制和通信设备提供了可靠解决方案。尽管受限于16位架构,但其技术创新深刻影响了后续处理器的发展。对于需要复现历史项目或研究早期嵌入式系统的用户,CG80C286-10的仿真方案(如在VirtualBox中模拟工业控制环境)是可行选择;而新开发项目则应转向基于ARM或RISC-V的现代架构。
