LGS AC-520A可能是一款16位ISA接口SCSI控制器卡，专为旧系统设计。
一、硬件架构与技术特性推测
1. 总线与接口设计
◦ 16位ISA总线支持：
兼容16位ISA插槽（带宽约16MB/s），实际SCSI-2同步传输速率可达5MB/s，适合连接硬盘、CD-ROM等低速设备。
◦ SCSI接口配置：
提供单个50针SCSI-2接口，支持7个SCSI设备（ID 0-6），需手动设置SCSI
ID和终端电阻。卡身可能标注“LGS AC-520A”或类似型号，但具体制造商需结合实物标签确认。
2. 控制器芯片推测
◦ 可能采用的芯片：
◦ 参考同期产品（如Future Domain
TMC-1610M），AC-520A可能使用NCR53C400A或TMC850系列芯片，支持SCSI-2协议的同步传输模式。
◦ 若卡身标注“Symbios Logic”或“Future Domain”字样，则进一步验证芯片类型。
3. BIOS与配置逻辑
◦ 内置BIOS功能：
支持通过组合键（如Alt+P）进入设置界面，手动配置IRQ（默认IRQ
10）、I/O地址（默认340h）和SCSI设备参数。
◦ 非即插即用设计：
需通过跳线或DIP开关调整硬件资源，避免与声卡、网卡等设备的IRQ冲突。
二、兼容性与驱动支持
1. 操作系统适配
◦ 旧系统支持：
兼容DOS 6.22/Windows 3.x/9x/NT
4.0，需安装专用驱动程序（如厂商提供的TD1600.SYS或通用SCSI驱动）。
◦ 现代系统模拟：
在Windows 10中需通过虚拟机（如QEMU）模拟ISA环境，性能受限（约1MB/s），且需手动加载驱动镜像。
2. ASPI层依赖
◦ CD-ROM访问限制：
若连接SCSI光驱，需安装ASPI驱动（如Adaptec ASPI
4.71）以支持数据读取，否则可能出现“设备未就绪”错误。
三、应用场景与配置建议
1. 典型使用场景
◦ 复古系统扩展：
在486/Pentium系统中连接SCSI硬盘（如Seagate ST-1575N）或扫描仪（如Microtek
ScanMaker II），提升存储能力。
◦ 工业控制设备：
在老旧数控机床或自动化系统中作为低速存储接口，需注意ISA总线的抗干扰能力较弱。
2. 硬件验证与调试

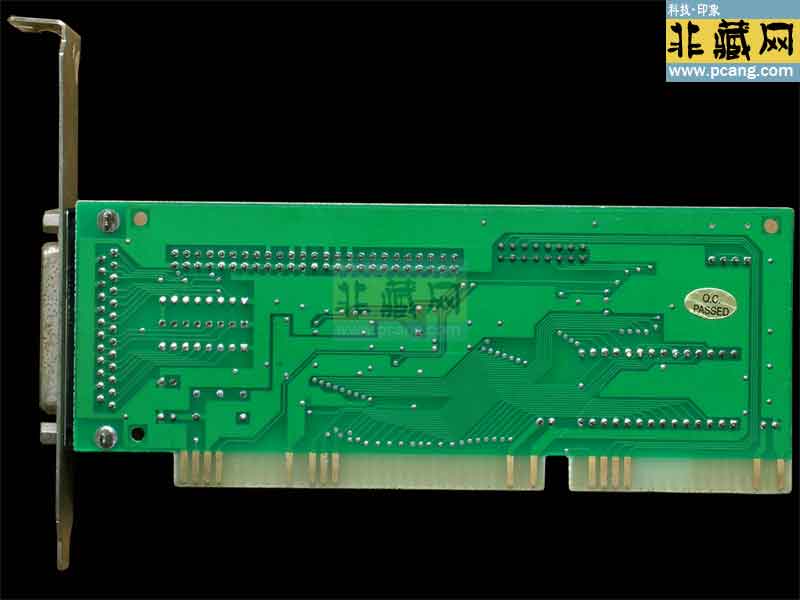

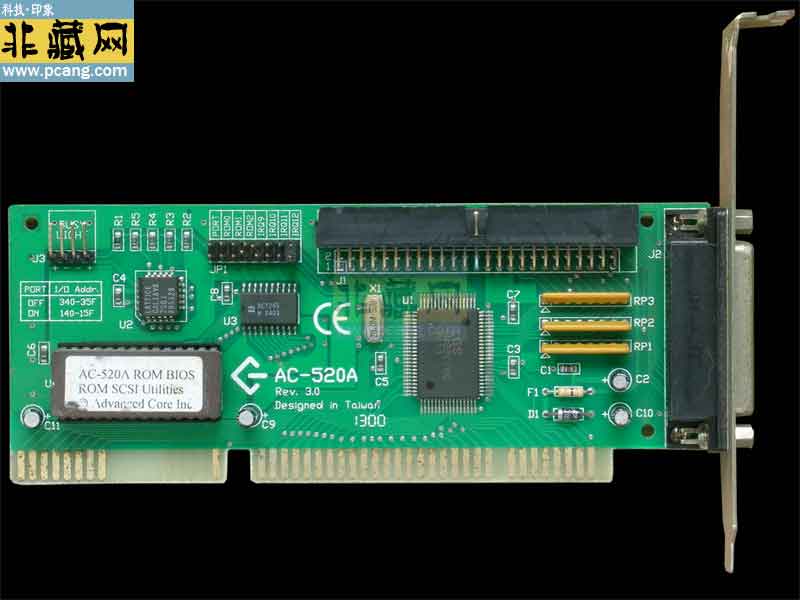

◦ 实物检查：
确认卡身标签是否包含“NCR53C400A”“TMC850”或“LGS
AC-520A”标识，检查电容是否老化（鼓包/漏液需更换）。
◦ BIOS自检信息：
若启动时显示“Symbios Logic SCSI BIOS v2.10”或类似字样，则为NCR53C400A芯片卡。
◦ 设备识别测试：
在DOS下运行SCSI Select工具扫描设备，确认SCSI ID和终端电阻设置正确（主设备ID 0启用终端）。
四、与同期产品的对比
特性 LGS AC-520A（推测） Future Domain TMC-1610M Adaptec
AHA-2940UW
总线类型 ISA 16位 ISA 16位 PCI 32位
SCSI标准 SCSI-2（5MB/s） SCSI-2（5MB/s） Ultra SCSI（20MB/s）
通道数量 1 2 1
驱动支持 DOS/Win9x/NT DOS/Win9x/NT 全系列系统
• 性能差异：AC-520A与TMC-1610M性能相近，但通道数较少；Adaptec
AHA-2940UW在PCI总线中表现更优。
• 兼容性：AC-520A适合单通道设备连接，而TMC-1610M的双通道设计更灵活。
五、注意事项与维护建议
1. 硬件老化问题
◦ 电容更换：90年代生产的ISA卡普遍存在电解电容老化问题，需更换为低ESR电容（如Rubycon ZL系列）以避免随机死机。
◦ 金手指清洁：使用橡皮擦清洁ISA插槽和SCSI卡金手指，确保电气连接稳定。
2. 数据安全策略
◦ 不建议关键数据存储：由于SCSI-2协议的纠错机制较弱，优先使用IDE转CF卡方案（如TrueIDE）提升存储可靠性。
◦ 数据迁移方案：通过SCSI-to-USB转接盒（如ICY DOCK
MB865U3-1S）连接现代主机，避免直接在旧系统中处理敏感数据。
六、技术文档与社区资源
• 官方手册：
若卡身标注“Future Domain”或“Symbios Logic”，可在对应厂商的历史文档库中下载技术手册。
总结
结合现有信息推测，LGS
AC-520A是一款16位ISA接口SCSI控制器卡，可能基于NCR53C400A或TMC850芯片，专为旧系统设计。其性能受限于ISA总线和SCSI-2协议，适合复古计算机爱好者和工业控制设备维护场景。由于缺乏具体厂商信息，建议用户提供卡身照片或BIOS自检信息以进一步验证。对于普通用户，建议优先选择SATA/USB方案；对于专业用户，可通过社区资源获取驱动和调试经验，在486/Pentium系统中实现SCSI设备的稳定运行。
|
