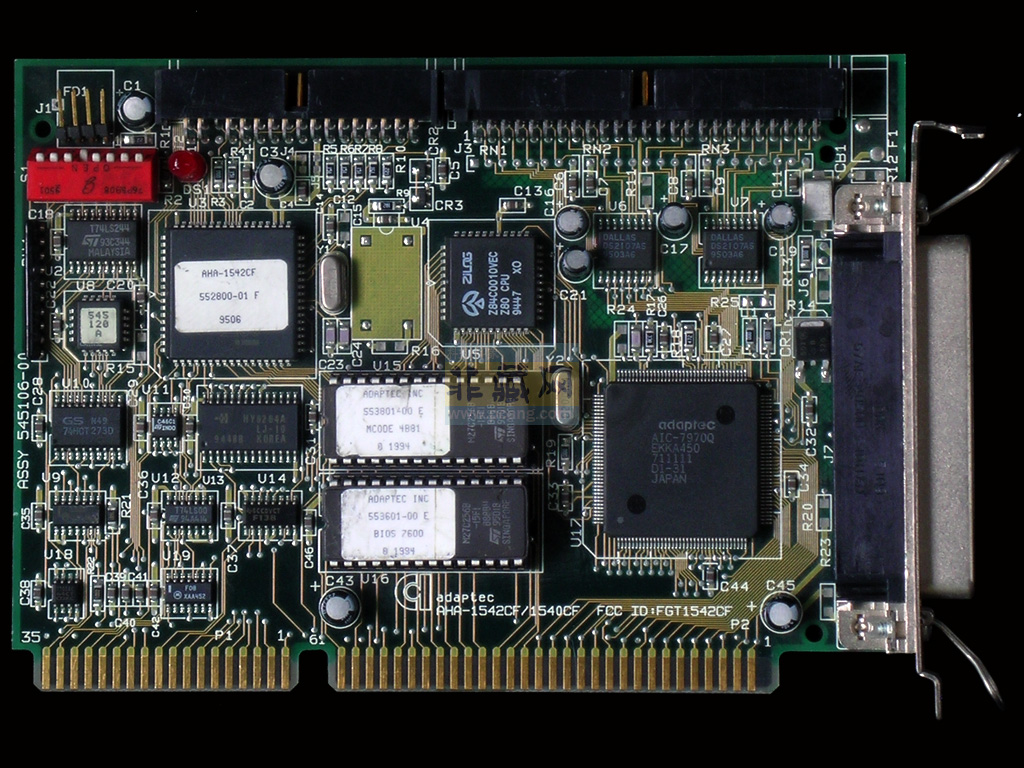

Adaptec AHA-1542CF是一款1990年代推出的16位ISA接口SCSI控制器卡：

一、核心技术特性

1. Fast SCSI支持

◦ 相比AHA-1542C，AHA-1542CF通过硬件优化支持Fast SCSI（同步传输速率10MB/s），理论传输效率提升100%。但受限于ISA总线带宽（约8MB/s），实际持续传输速率通常在4-6MB/s，仅略高于AHA-1542C的3.7MB/s。

◦ 需通过BIOS配置工具手动启用Fast SCSI模式，部分早期BIOS版本（如v2.01）默认禁用此功能。

2. 硬件架构与兼容性

◦ 内置独立DMA控制器，支持总线主控（Bus Mastering），可降低CPU负载至5%以下（AHA-1542C为15-20%），适合多任务操作系统如OS/2和UNIX。

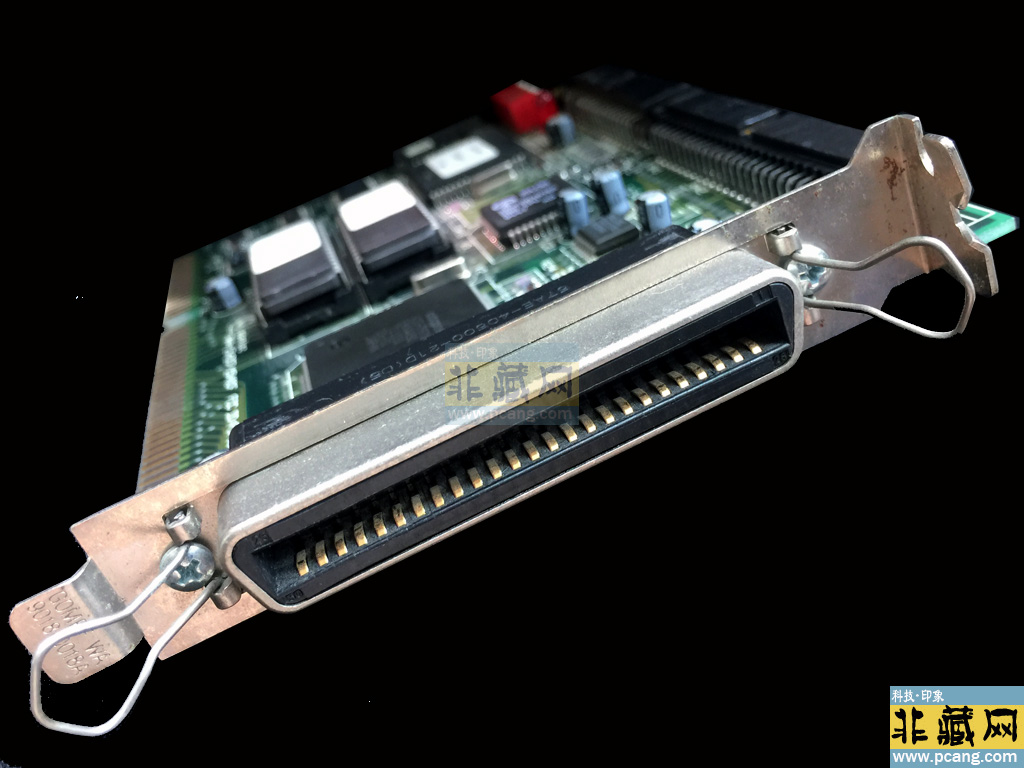

◦ 兼容50针SCSI-2设备（如硬盘、CD-ROM），但不支持宽型SCSI（68针）。集成软盘控制器（支持3.5英寸/5.25英寸软盘），但需通过跳线或BIOS禁用主板集成软驱以避免冲突。

3. BIOS功能扩展

◦ 提供高级配置选项：支持动态扫描SCSI总线、设置SCSI设备启动优先级、调整DMA传输速率（最高6.7MB/s）。

◦ 部分BIOS版本（如v2.01）支持Floptical驱动器（一种结合软盘和硬盘特性的存储设备），但v2.10及后续版本移除该功能，转而支持CD-ROM启动。

二、应用场景与限制

1. 复古计算与旧系统维护

◦ 适配486/Pentium MMX系统，可连接SCSI硬盘（如Seagate Medalist Pro）、磁带机（如Exabyte 8200）或扫描仪（如Agfa Arcus II），扩展老旧计算机的存储能力。

◦ 需注意ISA插槽供电限制：部分主板（如Intel 430FX）可能因电流不足导致SCSI设备间歇性掉盘，建议使用带独立电源的SCSI背板。

2. 性能瓶颈与替代方案

◦ ISA总线限制：即使启用Fast SCSI，实际传输速率仍低于IDE接口的现代硬盘（如Quantum Fireball LM）。

◦ 现代替代方案：

◦ 转接方案：使用SCSI-to-SATA转接卡（如ATTO UL3D）连接SSD，可提升至150MB/s，但需额外供电。

◦ 虚拟化模拟：在QEMU中通过-device isa-scsi参数模拟SCSI控制器，但性能受限（约1MB/s），仅适用于非实时任务。

3. 驱动与配置挑战

◦ DOS/Windows 9x支持：需安装Adaptec提供的ASPI驱动（版本1.3以上）以支持SCSI CD-ROM，否则仅能识别硬盘。

◦ 多卡冲突问题：在非即插即用系统中，需手动分配IRQ（建议使用IRQ 10）和I/O地址（默认340h），避免与其他ISA设备（如声卡）冲突。

三、与其他型号的对比
型号 总线主控 Fast SCSI PnP支持 软盘控制器 典型传输速率
AHA-1542C 是 否 否 是 3.7MB/s
AHA-1542CF 是 是 否 是 5.5MB/s
AHA-1542CP 是 是 是 是 5.5MB/s

• AHA-1542CF vs AHA-1542CP：两者性能相近，但AHA-1542CP支持即插即用，配置更简便，适合不熟悉跳线设置的用户。

• AHA-1542CF vs AHA-1522：AHA-1522为8位ISA卡，不支持总线主控，传输速率仅2MB/s，仅推荐用于无DMA需求的场景。

四、使用建议与注意事项

1. 硬件选购与测试

◦ 二手市场常见未测试卡，需通过以下步骤验证功能：

1. 开机观察BIOS自检信息（Adaptec SCSI BIOS v2.10及以上版本）。

2. 使用SCSI Select工具扫描设备，确认硬盘/CD-ROM识别正常。

3. 运行HDTune测试连续读写速率，合格值应≥4MB/s。

2. BIOS优化设置

◦ Shadow RAM启用：将Adaptec BIOS代码映射到内存（地址C8000h-CBFFFh），可提升约10%的传输速度。

◦ DMA速率调整：在Advanced Configuration菜单中将DMA速率设为6.7MB/s（需主板支持），但可能导致系统不稳定，建议逐步调试。

3. 风险提示

◦ 电容老化问题：90%的二手卡存在电解电容鼓包现象，需更换为低ESR电容（如Nichicon PW系列）以避免随机死机。

◦ 数据安全：不建议用于关键数据存储，优先使用CF卡+IDE转CF适配器方案（速度可达15MB/s）。

五、技术文档与社区资源

• 官方手册：可在ManualsLib下载《AHA-1542CF Installation Manual》，获取跳线设置和故障排除指南。

• 社区支持：

◦ VOGONS论坛：搜索关键词“AHA-1542CF Floptical”获取BIOS版本差异及兼容性解决方案。

◦ Vintage Computer Federation：参考用户案例“在IBM PS/2 Model 70中使用AHA-1542CF连接磁带机”。

总结

Adaptec AHA-1542CF是早期SCSI技术的性能标杆，适合复古计算机爱好者和旧系统维护场景。其Fast SCSI支持和总线主控特性在ISA时代具有突破性，但受限于硬件架构，现代应用需结合转接或虚拟化技术。对于普通用户，建议优先选择SATA/USB方案；对于专业用户，可通过合理配置在特定环境中发挥其剩余价值。
