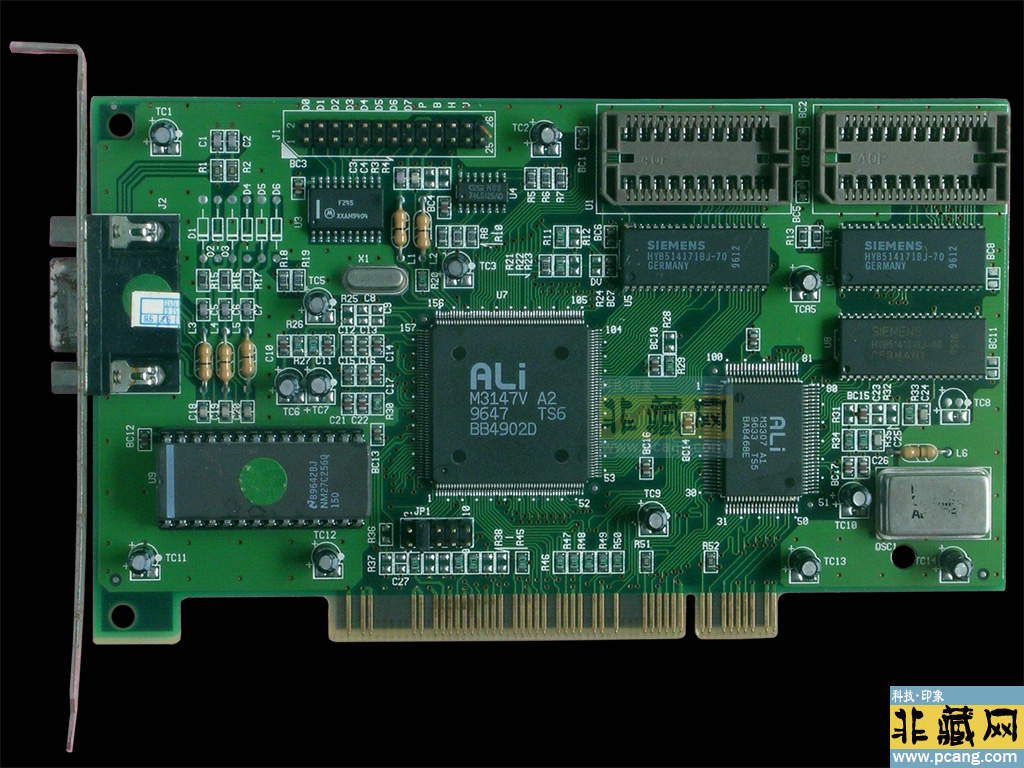

ALI M3147V（AliCat II）
一、技术背景与市场定位

ALI M3147V是Ali Corporation（扬智科技）于1996年推出的PCI接口显示芯片，作为ALI M3145A（AliCat I）的升级型号，定位入门级办公与轻度娱乐市场。该芯片主要面向预算有限的用户，典型应用于教育机构、企业办公及早期家用电脑，其设计目标是在低成本下实现稳定的2D图形输出。

核心特性：

• 接口与兼容性：采用PCI 2.1接口，支持即插即用，可兼容Intel 440BX、VIA Apollo Pro等主流x86主板。

• 显示性能：最大分辨率提升至1280x1024@60Hz（M3145A为1024x768@60Hz），支持24位真彩色模式，适合日常办公软件和早期2D游戏（如《命令与征服》《仙剑奇侠传》）。

• 显存与带宽：支持2MB EDO/SDRAM显存（M3145A为1MB），位宽64位，显存带宽约1.6GB/s，可缓存更多图形数据以减少CPU负载。

• 功耗与散热：核心功耗低于5W，采用被动散热片设计，无需独立风扇，适合长时间稳定运行。

市场意义：
M3147V通过提升分辨率和显存容量，进一步巩固了ALI在低端显卡市场的地位。其价格相比同期S3 Trio64V+低约20%，成为台湾地区主板厂商（如Acer）的主流搭配方案。

二、芯片架构与功能解析

ALI M3147V采用0.35μm工艺制造，PQFP208封装，集成约250万个晶体管，相比M3145A增加了约25%的晶体管数量，主要用于优化显存控制器和显示引擎。

关键技术特性：

1. 显示引擎：

◦ 支持双线性滤波技术，提升图像缩放时的平滑度。

◦ 硬件加速2D图形操作（如BitBlt、填充、缩放），降低CPU占用率。

◦ 集成CRT控制器，支持模拟VGA输出，需外接DAC芯片（如ADV7123）。

2. 显存管理：

◦ 支持2MB EDO/SDRAM显存，最大显存带宽约1.6GB/s（66MHz×64bit/8），实际有效带宽约300MB/s。

◦ 引入显存预取机制，提升高分辨率下的图形渲染效率。

3. 系统接口：

◦ PCI 2.1接口，支持33MHz时钟，理论带宽132MB/s。

◦ 兼容PCI总线的即插即用（PnP）功能，简化驱动安装流程。

4. 功耗与封装：

◦ 典型功耗3.0W，采用PQFP208封装（引脚间距0.5mm），适合高密度PCB设计。

◦ 直接由PCI插槽供电（3.3V），无需外部电压调节模块。

与M3145A的对比：
特性 ALI M3145A ALI M3147V
显存容量 1MB EDO/SDRAM 2MB EDO/SDRAM
最大分辨率 1024x768@60Hz 1280x1024@60Hz
2D加速 基础加速 增强型2D加速
晶体管数量 200万 250万
典型功耗 2.5W 3.0W

三、驱动支持与系统适配

1. 操作系统兼容性：

◦ Windows支持：原生支持Windows 95/98/NT 4.0，需安装Ali官方驱动（如v1.23版本）。Windows XP驱动可通过第三方平台获取（如DriverGuide的SETUP.EXE文件，大小17.7KB）。

◦ 现代系统限制：不支持Windows Vista及以上系统，且PCI接口无法在新型主板上使用。若需在现代环境中运行，需搭配Intel 865/875或VIA PT800芯片组主板，并通过虚拟机（如PCem）模拟旧系统环境。

2. 驱动优化：

◦ 官方工具：Ali提供基础驱动程序，支持分辨率和刷新率调节。

◦ 第三方工具：可通过NVIDIA雷管驱动或RivaTuner进行有限超频，但受限于硬件设计，性能提升幅度较小。

四、历史意义与收藏价值

1. 技术过渡性：
M3147V代表了PCI总线时代初期显示技术的成熟化发展，其显存容量和分辨率的提升为后续集成显卡（如Intel i810）的设计提供了参考。尽管缺乏3D加速能力，但其2D性能和低功耗设计在当时具有显著优势。

2. 市场策略：
Ali通过M3147V进一步巩固了在低端市场的份额，尤其在台湾地区，Acer等厂商将其与主板捆绑销售，形成高性价比解决方案。其成功促使S3、Cirrus Logic等竞争对手推出类似产品，推动了PCI显卡的普及。

3. 收藏价值：

◦ 稀有性：完整盒装的Acer ALiCat II显卡（带驱动软盘、说明书）在二手市场价格约30-50美元，工程样品或特殊版本（如带S-Video输出）价值更高。

◦ 技术标本：M3147V的PQFP208封装和PCI接口设计，是研究90年代显卡技术的重要实物资料。

五、使用场景与维护建议

1. 系统要求：

◦ 主板：需支持PCI 2.1接口的主板（如Intel 440BX、VIA Apollo Pro）。

◦ 电源：无需独立供电，PCI插槽供电即可满足需求。

2. 应用限制：

◦ 游戏性能：仅能运行《雷神之锤》《暗黑破坏神》等早期3D游戏，帧率低于15FPS。

◦ 多显示器支持：不支持双屏输出，需通过外接硬件扩展。

3. 维护建议：

◦ 电容检查：重点检查显存供电部分的电解电容，若鼓包需更换为10μF/16V规格。

◦ 清洁保养：定期清理PCI金手指氧化层，使用橡皮擦或专用清洁剂。

六、技术对比与行业影响

1. 与同期产品对比：

◦ 性能优势：相比S3 Trio64V+，M3147V在分辨率和显存容量上更具竞争力，且价格低15-20%。

◦ 兼容性优势：Ali驱动对主板芯片组的兼容性更优，尤其在VIA芯片组主板上稳定性突出。

2. 行业影响：
M3147V的成功推动了PCI显卡的普及，其低功耗设计理念被后续集成显卡广泛借鉴。此外，Ali通过该芯片积累的市场份额，为其后续在多媒体芯片领域的发展奠定了基础。

总结

    ALI M3147V（AliCat II）是90年代末低端显卡市场的典型代表，其技术特点和市场定位反映了当时PC硬件的发展水平。尽管性能已落后于现代标准，但其在历史上的意义和收藏价值使其成为复古硬件爱好者关注的焦点。对于研究PCI总线时代显卡技术的发展，该芯片提供了宝贵的实物参考。
