AMD-K5-PR133

收藏者:Kane  藏品属地:广东深圳  藏品年代:1996  类目:CPU  核心缓存:0000MB  核心频率:100MHz  Socket:PGA296  价位代码:FC

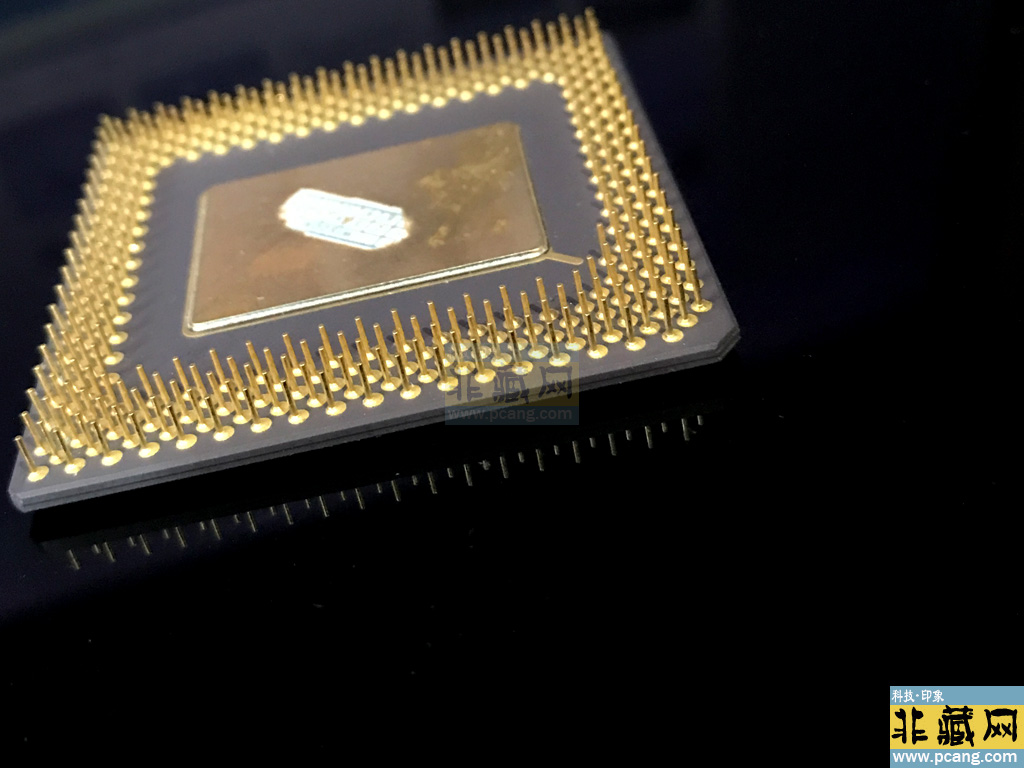

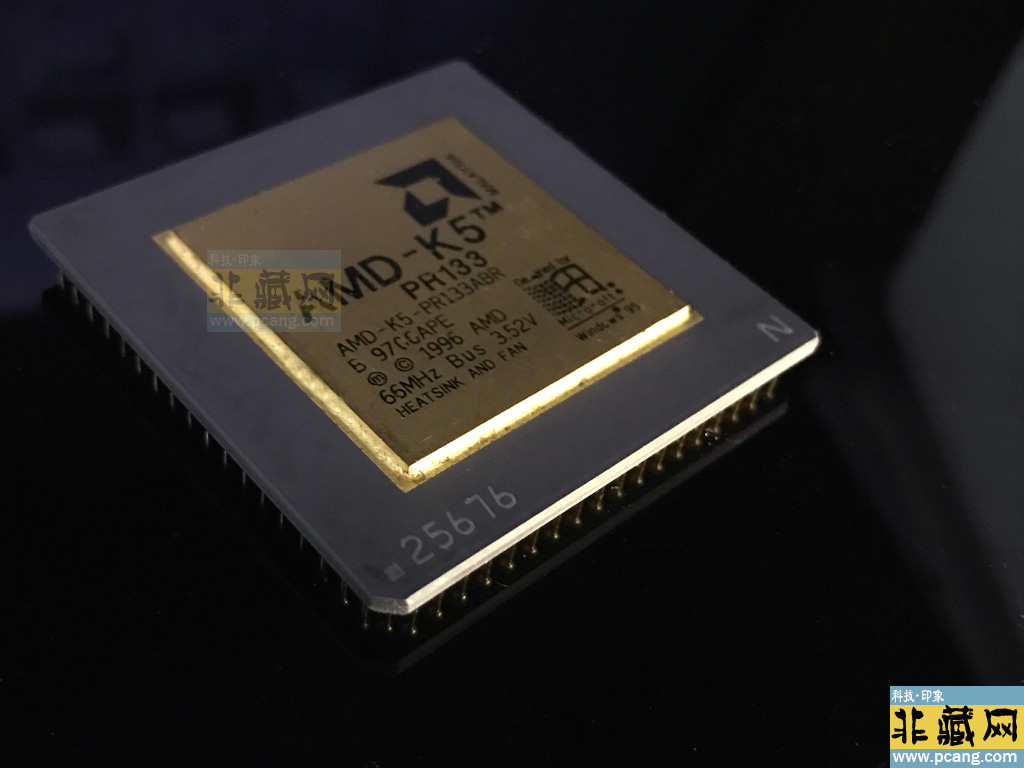

AMD-K5 PR133

AMD-K5 PR133

      AMD-K5-PR133 是AMD 首款自主设计的 x86 处理器 K5 系列的后期改进型号,于1996 年10 月7 日发布,基于5K86 核心架构(修复了早期 SSA/5 架构的分支预测缺陷),定位为 Intel Pentium 133MHz 的性价比替代方案。

一、核心架构与技术特性

1. 架构升级与工艺优化

• 架构革新:采用5K86微架构,首次启用动态分支预测单元(256-entry BTB),流水线深度从 SSA/5 的5级提升至6 级,指令执行效率显著提升。核心代号 PR5xx,采用 0.35μm CMOS 工艺,晶体管数量 430 万个,核心面积 161mm²,核心电压 3.52V,功耗 14W(较早期 PR100ABQ 降低 11%),支持 Socket 5/7 接口(PGA296 封装)。

• 频率配置:实际主频100MHz(外频 66MHz ×1.5倍频),通过PR性能评级机制宣称等效于Pentium 133MHz,但实测整数性能接近Pentium 120MHz,浮点性能仅为 Pentium 90MHz 水平。

2. 缓存与接口设计

• 缓存架构:内置 16KB 指令缓存 + 8KB 数据缓存(4 路组相联,写回策略),虽未增加容量,但通过 动态缓存分配算法优化了多任务处理时的缓存利用率,较早期 SSA/5 架构的缓存效率提升约 15%。

• 总线与接口:

◦ 64 位数据总线:配合 66MHz 外频,理论带宽 533MB/s(Pentium 133MHz 为 1066MB/s)。

◦ 地址总线:32 位,支持 4GB 内存寻址,需搭配 Intel 430HX/VX/TX 或 SiS 5591 芯片组主板,部分早期主板需刷新 BIOS 以识别 AMD 处理器(ID 寄存器 0x501)。

3. 指令集与功能特性

• 指令支持:完整兼容 x86 指令集,但 仍不支持 MMX 扩展,浮点运算单元(FPU)性能较弱,运行《Quake》等依赖 FPU 的游戏时帧率低于 Pentium 133MHz 约 30%。

• 电源管理:支持 HALT 模式和自动降功耗状态,但因 0.35μm 工艺限制,仍需搭配主动散热片(建议风量 ≥ 20CFM)。

二、性能表现与市场定位

1. 实测性能对比

• 整数运算:约 48–52 MIPS(Pentium 133MHz 为 60–65 MIPS),多任务处理(如 Windows 95 下同时运行 Office 97 和 IE 3.0)表现接近 Pentium 120MHz。

• 浮点运算:仅 25–30 MFLOPS(Pentium 133MHz 为 50–60 MFLOPS),专业软件(如 AutoCAD R13)运行效率落后约 40%,但在 数据库查询等整数密集型场景中优于 Cyrix 6x86MX-PR233。

• 游戏表现:

◦ Doom:在 430TX 主板上帧率约 32.38 FPS(Pentium 133MHz 为 37.79 FPS)。

◦ Quake:因 FPU 性能不足,帧率仅 10–12 FPS(Pentium 133MHz 为 18–20 FPS),需搭配 Voodoo 1 显卡才能流畅运行。

2. 市场策略与竞争困境

• 定价策略:上市初期定价 $139(1000 片批量),较 Pentium 133MHz($269)低 48%,主打 预算型办公 PC 和 DIY 装机市场。

• 竞品挤压:同期 Cyrix 6x86MX-PR233(实际主频 150MHz)以 $99 提供更高整数性能(50–55 MIPS),而 Intel 通过降价策略巩固市场,K5-PR133 实际市占率不足 8%。

三、兼容性与现代应用

1. 硬件适配要求

• 主板支持:需搭配 Socket 5/7 主板(如 Intel 430TX、微星 MS-5156TX),部分主板需手动设置外频为 66MHz、倍频为 1.5x,并调整电压至 3.52V。

• 内存配置:典型配置为 32–64MB EDO DRAM(需成对安装),最高支持 1GB 内存(受芯片组限制),搭配 PCI 显卡(如 Trident 9680)可运行《暗黑破坏神 1》等早期 3D 游戏。

2. 复古计算与收藏价值

• 系统搭建:可作为 Windows 95/98 怀旧主机的核心,配合 ISA 声卡(如 Creative Sound Blaster AWE32)和 IDE 硬盘,还原 90 年代中后期 PC 体验。实测在 430TX 主板上,搭配 64MB 内存和 Voodoo 1 显卡,可稳定运行《星际争霸》(640x480 分辨率)。

• 二手市场:PGA296 封装的 PR133 在 eBay 等平台售价约 $20–30,稀有版本(如步进 B0、早期生产日期)因未完全修复分支预测缺陷具有收藏争议性,需注意辨别工程样品(ES)。

四、历史意义与技术遗产

1. 架构改进与技术积累

• 动态分支预测验证:5K86 架构的分支预测单元为后续 K6 处理器的 四路超标量流水线和 MMX 支持奠定基础,其预测精度(约 85%)虽低于 Pentium Pro,但为 AMD 后续乱序执行技术提供了关键数据。

• 功耗控制探索:通过优化晶体管布局和电压调节,PR133 的功耗较早期 SSA/5 架构降低 11%,为 K6 采用 2.9V 低电压设计积累了经验。

2. 行业影响与市场启示

• 推动 PR 评级标准化:尽管 PR 策略争议不断,但迫使 Intel 后来采用「性能等效」命名(如 Pentium D 945 等效频率 3.4GHz),间接促进 CPU 命名从「主频崇拜」转向综合性能评价。

• 价格战先驱:K5 系列开启的「以价换市场」策略为 AMD 后续 Athlon XP 的 PR 命名和 Ryzen 的性价比路线提供了经验,成为 x86 市场竞争的重要范式。

五、与同期竞品对比
型号 架构 主频 PR值 整数性能(MIPS) 浮点性能(MFLOPS) 价格($1996)
AMD K5-PR133 5K86 100MHz 133 50 28 139
Intel Pentium 133 P55C 133MHz — 62 58 269
Cyrix 6x86MX-PR233 MII 150MHz 233 53 22 99

• 优势:K5-PR133 的 内存控制器延迟更低(约 70ns),在数据库查询等场景表现优于 Cyrix;价格较 Pentium 133 低 48%,适合预算有限的办公用户。

• 劣势:浮点性能全面落后于 Pentium,高频 Cyrix 在 DOS 游戏中更具性价比。

六、总结:架构革新的承前启后者

AMD-K5-PR133 是 AMD 自主设计 x86 处理器的关键转折点,其 5K86 架构通过修复分支预测缺陷和优化流水线,在整数性能上逼近 Pentium,为后续 K6 的成功铺平了道路。尽管浮点性能短板和市场竞争压力使其未能成为主流,但它标志着 AMD 从「架构仿制者」向「技术创新者」的蜕变,为 x86 市场注入了新的活力。对于复古计算爱好者,它是解锁 90 年代中期 PC 生态的钥匙;对于行业研究者,它是理解 AMD「从模仿到创新」技术演进的重要样本。
