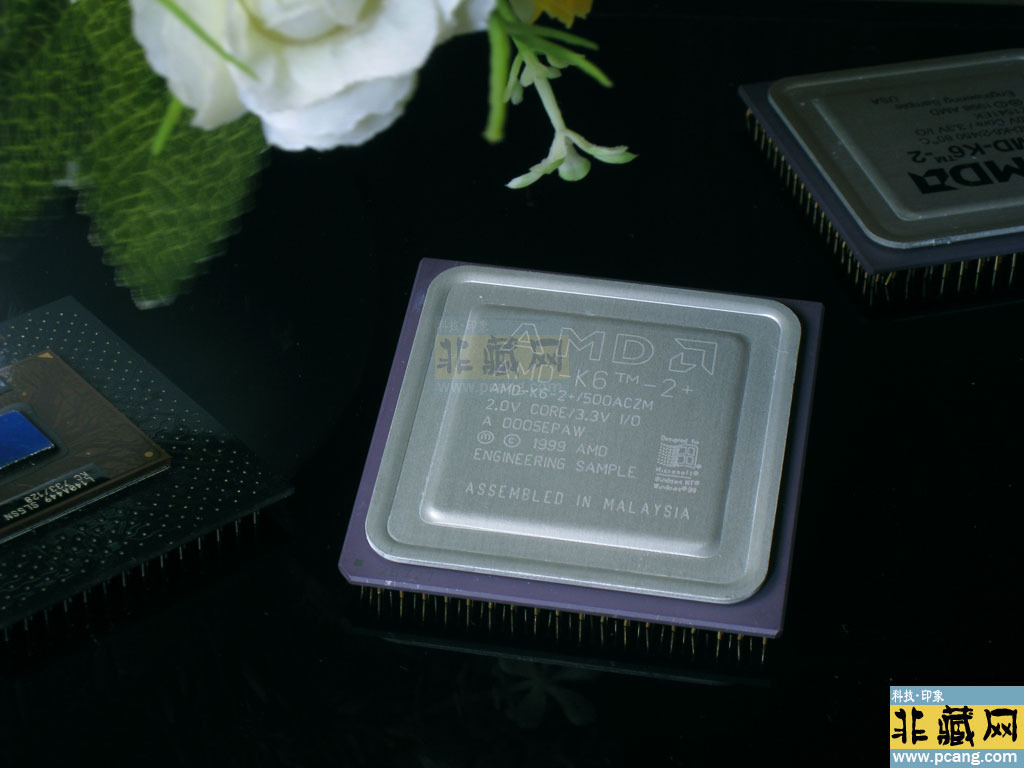

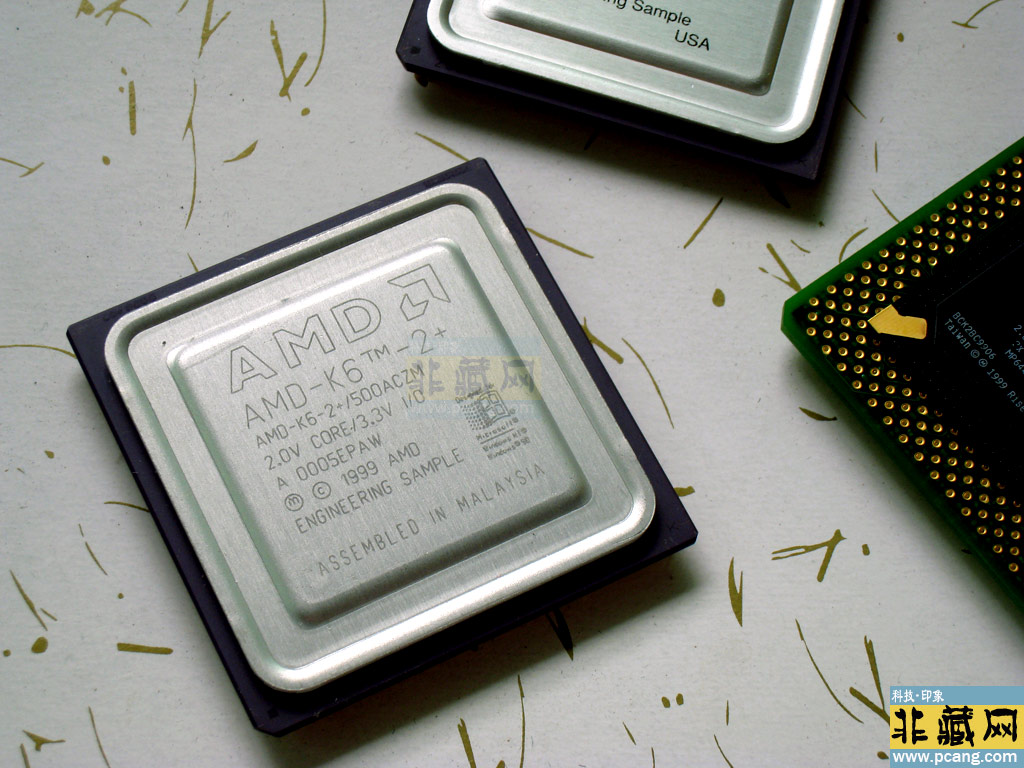

AMD-K6-2+/500 Engineering Sample
收藏者:Kane 藏品属地:广东深圳 藏品年代:1999 类目:CPU 核心缓存:0000MB 核心频率:500MHz Socket:PGA321 价位代码:FC
AMD-K6-2+/500 Engineering Sample 是AMD在1999 年推出的一款未正式量产的测试型处理器,属于K6-2+ 系列的高频工程样品。它基于Socket 7平台,主打性能验证和技术探索: 1. 技术背景与存在性 • 工程样品性质: 该型号是AMD 在 K6-2+ 系列开发阶段的测试芯片,未大规模上市销售,仅提供给合作伙伴或内部测试使用。根据1999 年EDN报道,AMD 曾抽样500MHz的K6-2 处理器(可能即K6-2+ 工程样品),计划在第三季度量产,但最终因市场策略调整未正式发布。 • 与正式版的关系: K6-2+ 是K6-III+ 的简化版,采用0.18 微米工艺,集成128KB 全速L2 缓存(不同于 K6-2 的外置缓存),要面向移动市场。而500MHz 工程样品可能是该系列在桌面平台的测试版本,或为超频验证设计。 2. 核心规格与特性 • 架构与工艺: ◦ 核心代号Sharptooth,基于 K6-III+ 架构优化,采用 0.18 微米工艺(较 K6-2 的 0.25 微米更先进),降低功耗并提升频率潜力。 ◦ 兼容Socket 7主板,需支持100MHz 外频和相应电压调节(部分主板需刷新 BIOS)。 • 缓存配置: ◦ L1 缓存:64KB(32KB 指令 + 32KB 数据),集成于核心。 ◦ L2 缓存:128KB 全速集成缓存(与 K6-III+ 相同,但容量减半),性能显著优于K6-2 的外置缓存。 • 频率与电压: ◦ 主频 500MHz(标准外频 100MHz,倍频 5x),工程样品可能支持更高倍频或外频(如通过修改主板设置达到 550MHz)。 ◦ 核心电压约 2.0~2.2V(低于 K6-2 的 2.4V),功耗较低(TDP 约 20~25W)。 3. 性能与定位 • 对比竞品: ◦ vs. K6-2 500MHz:因集成 L2 缓存,多任务处理和依赖缓存的应用(如大型软件、3D 游戏)性能提升约 20%~30%。 ◦ vs. Intel Pentium III 500MHz:整数运算接近,但浮点性能仍弱于 SSE 指令集,3D 游戏表现略逊。 • 超频潜力: 工程样品可能具有更好的体质,部分测试显示可超频至 550~600MHz(需搭配高频 SDRAM 和加强散热),但稳定性依赖硬件兼容性。 4. 未量产原因与历史意义 • 市场策略调整: 1999 年 AMD 重心转向 Slot A 平台(Athlon 系列),Socket 7 逐步淘汰,K6-2+ 工程样品未进入量产阶段。 • 技术局限性: Socket 7 平台不支持 AGP 4X、DDR 内存等新技术,无法与 Intel 的 Slot 1 竞争,导致 AMD 放弃进一步开发。 • 过渡性角色: K6-2+ 工程样品验证了 0.18 微米工艺和集成缓存技术,为后续 Athlon 系列(如 Thunderbird)积累了经验。 5. 收藏价值与识别方法 • 稀有性: 工程样品存世量极少,主要通过二手市场或收藏者流通,价格较高(参考 eBay 上 K6-2/500AFX 约 72 欧元,但需区分是否为 ES 版)。 • 识别特征: ◦ 型号后缀可能包含 ES(Engineering Sample)或特殊标识(如 ACZ),但需结合实物或官方文档确认。 ◦ 工程样品通常无零售包装,核心表面可能印有非量产批次号(如“ES”或生产周号)。 总结 AMD-K6-2+/500 Engineering Sample 是Socket 7 时代的“技术试验品”,虽未正式量产,但其集成缓存和0.18 微米工艺为AMD后续发展奠定了基础。对于硬件爱好者和收藏者而言,它是研究AMD技术演进的重要实物,具有较高的历史价值。若需进一步验证其真实性,可参考CPU-Z 识别或对比官方技术文档(如 AMD 白皮书)。
