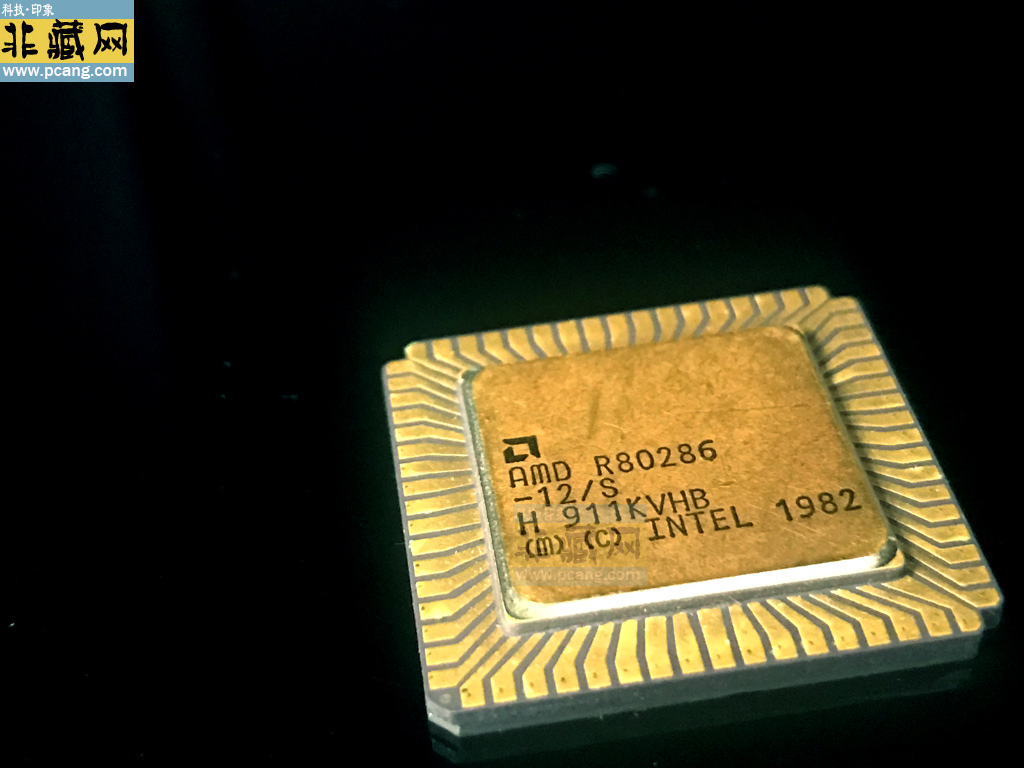

AMD R80286-12/s 是一款基于 Intel 80286 架构的
16 位微处理器,由 AMD 生产并于 1980
年代中期推出,主要面向早期个人计算机、工业控制及嵌入式系统领域。
一、核心规格与技术特性
1. 架构与制程
• 核心:采用 80286 架构,兼容 Intel 80286 指令集,支持 16 位内部总线和 16
位外部数据总线,集成独立的算术逻辑单元(ALU)和寄存器组,可直接运行 Intel 80286 软件。
• 制程:采用 1.5μm CMOS 工艺,核心电压 5V ±5%,功耗约 2.5W,适合低功耗场景。
• 频率:主频 12MHz(型号后缀 -12 表示),性能指标为约 2.5 MIPS,支持 保护模式,可直接访问
16MB 内存,适合多任务操作系统(如早期 Windows 3.0)。
2. 接口与封装
• 封装:提供 塑料 PLCC-68 封装(型号后缀 /s 表示表面贴装),引脚定义与 Intel 80286
完全兼容,支持直接替换。
• 接口:
◦ 地址总线:24 位,支持 16MB 内存寻址(通过分段扩展)。
◦ 数据总线:16 位,支持并行 I/O 操作。
◦ 外设接口:内置中断控制器(支持 5 级中断)、定时器/计数器及串行通信接口(SCI),可直接连接 UART
芯片(如 INS8250)和并行 I/O 芯片(如 8255A)。
3. 功能特性
• 指令集:完全兼容 Intel 80286,支持 硬件乘法器和 除法器,提升数学运算效率,同时支持 RST
0-7 硬件复位和 HALT 指令。
• 电源管理:支持 HALT 模式(时钟停止,功耗降至最低),可通过外部中断唤醒,适用于电池供电设备。
• 扩展能力:通过外部锁存器(如 74LS373)扩展地址总线,支持连接 EPROM、SRAM 及 I/O
接口芯片,适合定制化硬件设计。
二、市场现状与样品获取
1. 停产与库存
◦ 该处理器已停产多年,AMD 官网未列出相关产品信息。专业经销商(如 Rochester
Electronics)仍有库存,单价约 30-45 美元(批量采购 1000 片),但需注意 工业级(-s
后缀)与商用级的区别(如工作温度范围)。
◦ 二手市场(如
eBay、阿里巴巴)可能存在库存,但需确认封装类型(PLCC-68)和型号后缀(-12/s),避免误购工程样品(ES)或兼容型号(如
Siemens SAB80286-12-N/S)。
2. 开发板与评估套件
◦ 历史开发板(如 Intel 80286 评估板)已停产,现代替代方案可考虑 x86 开发板(如 Radxa
X2L,基于 Intel J4125)或 Arduino Uno(基于 ATmega328P,兼容 8085
开发流程)。
◦ 开源项目(如 86Box)提供软件模拟器,可在 PC 上调试 80286 汇编代码,无需硬件支持。
三、技术文档与兼容性
1. 技术资料
◦ 官方文档:AMD 未单独发布 R80286-12/s 数据手册,但可参考 Intel 80286
的技术文档(如《Intel 80286 16-Bit Microprocessor Data
Sheet》),AMD 产品在引脚和指令集上完全兼容。
◦ 驱动支持:无现代操作系统原生驱动,需通过 CP/M 3.0 或 DOS 2.0
等历史操作系统运行,开发需依赖 Intel Hex 或 Motorola S-Record 格式的目标文件。
2. 兼容性与平台
◦ 主板设计:需定制 PLCC-68 接口电路板,典型设计包括外部 74LS373 地址锁存器、74LS245
数据缓冲器及 74LS00 逻辑门电路,参考电路可在《80286 微处理器应用手册》中查找。
◦ 内存支持:支持 EPROM 27128(16KB)、SRAM
62256(32KB)等存储芯片,最大内存容量取决于地址解码逻辑(通常为 64KB-128KB)。
◦ 外设扩展:可连接 8255A 并行 I/O 芯片(控制 LED 或键盘)、8253
定时器/计数器(产生定时中断)及 MC1488/1489 电平转换芯片(实现 RS-232 通信)。
四、应用场景与替代方案
1. 历史应用
◦ 个人计算机:作为 IBM PC/AT 的备选处理器,驱动早期办公软件和图形界面(如 GEM
Desktop),通过 8259A 中断控制器管理多任务。
◦ 工业控制:用于数控机床、自动化生产线的运动控制,例如通过 8255A 接口驱动步进电机,通过 8253
定时器实现精确脉冲控制。
◦ 教学实验:作为高校计算机组成原理课程的实验平台,帮助学生理解 16 位处理器架构。
2. 现代替代方案
◦ 高性能嵌入式:ARM Cortex-M4(如 STM32F4
系列)在能效和计算能力上显著提升,支持硬件乘法器、DSP 指令和 FPU,适合替代复杂控制任务。
◦ 低成本方案:RISC-V 架构处理器(如 SiFive
E31)提供开源生态,支持自定义指令集,适合教育和科研项目,且成本低于 ARM 方案。
◦ 复古开发:Intel 80286 兼容 FPGA 软核(如 Xilinx LogiCORE IP
80286)可在现代 FPGA 开发板(如 Digilent Basys 3)上运行,保留历史代码兼容性。
五、总结
• 技术定位:AMD R80286-12/s 是一款经典的 16 位微处理器,凭借与 Intel 80286
的高度兼容性,成为 1980 年代嵌入式系统的主流选择之一,现已被 32 位及以上处理器取代。
• 获取建议:若需样品,优先通过专业电子元件经销商(如 Rochester
Electronics)查询库存;二手市场存在风险,需确认封装类型(PLCC-68)和型号后缀(-12/s)。
• 开发建议:依赖历史工具链(如 AS8085 汇编器、SIM8086
模拟器),现代开发可考虑移植至兼容架构(如 ARM 或 RISC-V)。
|
