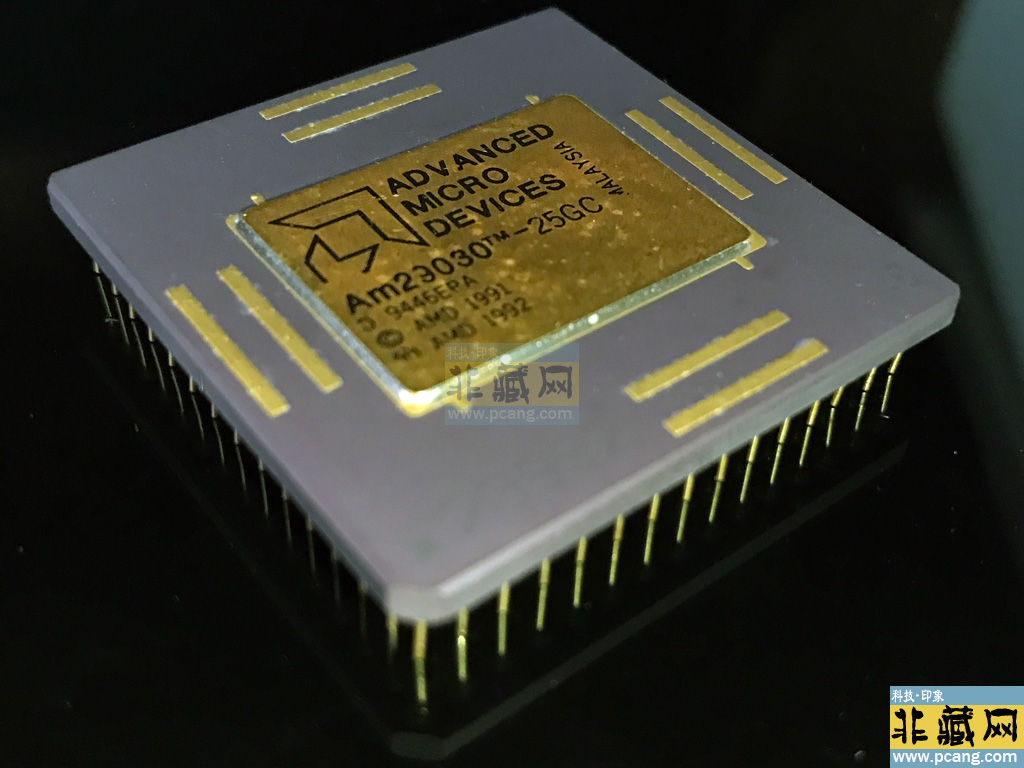

AMD RISC CPU AM29030-GC

收藏者:Kane  藏品属地:广东深圳  藏品年代:1980  类目:CPU  核心缓存:0000MB  核心频率:25MHz  Socket:PGA145  价位代码:FC

AMD 29030

    AMD RISC CPU AM29030-GC 是一款基于 AM29000 系列架构的 32 位 RISC 微处理器,由 AMD 于 1980 年代末推出,主要面向高性能工作站、服务器及工业控制领域。
一、核心规格与技术特性

1. 架构与制程

• 核心:采用 AM29000 架构,兼容 RISC 精简指令集设计,支持 32 位内部总线和 32 位外部数据总线,集成独立的算术逻辑单元(ALU)和寄存器组,可直接运行 RISC 架构软件。

• 制程:采用 CMOS 工艺(具体节点未明确,但参考同期产品推测为 1.5-2μm),核心电压 5V,功耗在正常模式下约 1.5W(工业级型号可能更高),适合低功耗场景。

• 频率:主频 25MHz(型号后缀 -25GC 表示),总线速度 10MHz,性能指标为约 4 MIPS,适合对实时性要求较高的计算任务。

2. 接口与封装

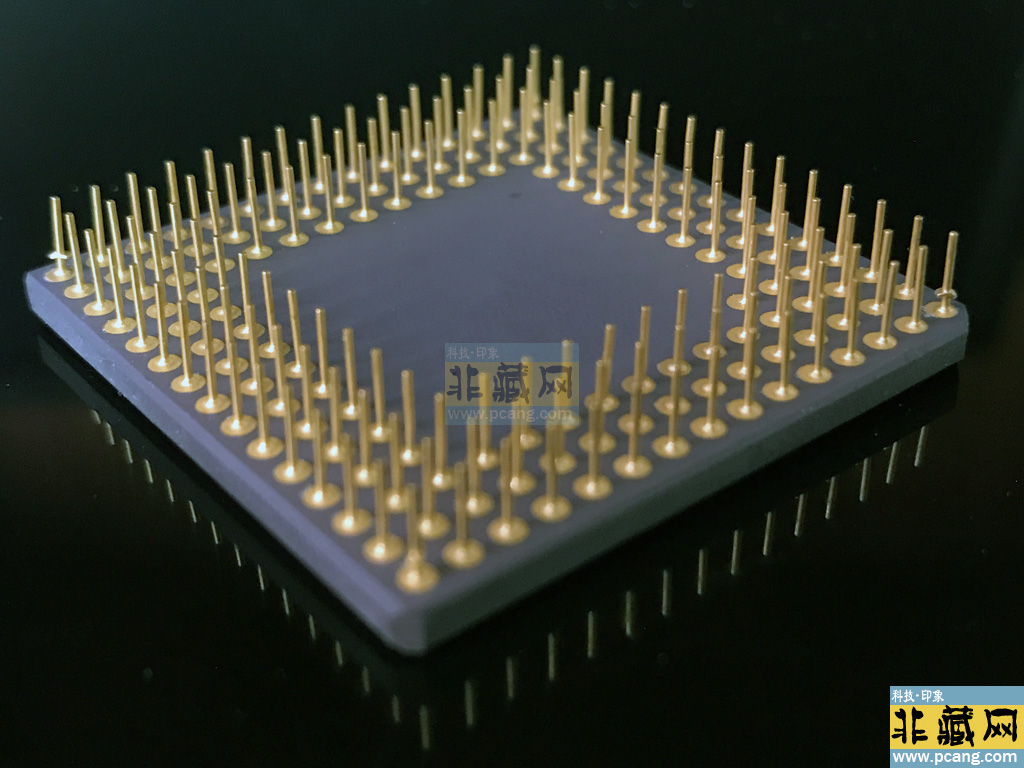

• 封装:提供 陶瓷 PGA 封装(145 针)(型号后缀 -GC 可能代表陶瓷封装或工业级),引脚定义与 AMD AM29000 系列完全兼容,支持表面贴装(SMT)。

• 接口:

◦ 地址总线:32 位,支持 4GB 内存寻址(通过分段扩展)。

◦ 数据总线:32 位,支持并行 I/O 操作。

◦ 外设接口:内置 DRAM 刷新控制单元、两个 DMA 通道、三个可编程中断定时器及本地总线控制器,可直接连接 UART 芯片(如 INS8250)和并行 I/O 芯片(如 8255A)。

3. 功能特性

• 指令集:完全兼容 AM29000 指令集,支持 硬件乘法器和除法器,提升数学运算效率,新增 10 条专用指令(如 BSWAP 字节交换),可直接运行 UNIX 等多任务操作系统。

• 电源管理:支持 HALT 模式(时钟停止,功耗降至最低)和 IDLE 模式(降低时钟频率),可通过外部中断唤醒,适用于电池供电设备。

• 扩展能力:通过外部锁存器(如 74LS373)扩展地址总线,支持连接 EPROM、SRAM 及 I/O 接口芯片,适合定制化硬件设计。

二、市场现状与样品获取

1. 停产与库存

◦ 该处理器已停产多年,AMD 官网未列出相关产品信息。专业经销商(如 Rochester Electronics)仍有库存,单价约 40-50 美元(批量采购可低至 35 美元),但需注意 工业级(-GC)与商用级(-DC)的区别(如工作温度范围)。

◦ 二手市场(如 eBay、阿里巴巴)可能存在库存,但需确认封装类型(陶瓷 PGA)和型号后缀(-25GC 表示 25MHz),避免误购工程样品(ES)或兼容型号。

2. 开发板与评估套件

◦ 历史开发板(如 AMD AM29000 评估板)已停产,现代替代方案可考虑 Raspberry Pi 4(基于 ARM Cortex-A72,支持 Linux 和 Python)或 NVIDIA Jetson Nano(基于 ARM A57,支持 AI 开发)。

◦ 开源项目(如 AM29000sim)提供软件模拟器,可在 PC 上调试 AM29000 汇编代码,无需硬件支持。

三、技术文档与兼容性

1. 技术资料

◦ 官方文档:AMD 未单独发布 AM29030-GC 数据手册,但可参考 AM29000 系列的技术文档(如《AMD AM29000 32-Bit Microprocessor Data Sheet》),AM29030-GC 在引脚和指令集上完全兼容。

◦ 驱动支持:无现代操作系统原生驱动,需通过 UNIX System V.3 或 VRTX 等实时操作系统运行,开发需依赖 Intel Hex 或 Motorola S-Record 格式的目标文件。

2. 兼容性与平台

◦ 主板设计:需定制 PGA145 接口电路板,典型设计包括外部 74LS373 地址锁存器、74LS245 数据缓冲器及 74LS00 逻辑门电路,参考电路可在《AM29000 微处理器应用手册》中查找。

◦ 内存支持:支持 EPROM 27C256(32KB)、SRAM 628128(128KB)等存储芯片,最大内存容量取决于地址解码逻辑(通常为 256KB-1MB)。

◦ 外设扩展:可连接 8255A 并行 I/O 芯片(控制 LED 或键盘)、8253 定时器/计数器(产生定时中断)及 MC1488/1489 电平转换芯片(实现 RS-232 通信)。

四、应用场景与替代方案

1. 历史应用

◦ 工作站与服务器:用于早期 SUN 工作站(如 SUN-3)和 DEC VAX 服务器,驱动 UNIX 操作系统和科学计算软件,通过内置 DMA 通道提升数据传输效率。

◦ 工业控制:用于数控机床、自动化生产线的运动控制,例如通过 8255A 接口驱动步进电机,通过 8253 定时器实现精确脉冲控制。

◦ 嵌入式系统:嵌入医疗设备(如 MRI 扫描仪)和航空电子设备,实现实时数据处理和控制。

2. 现代替代方案

◦ 高性能嵌入式:ARM Cortex-A72(如 Raspberry Pi 4)在能效和计算能力上显著提升,支持硬件乘法器、DSP 指令和 FPU,适合替代复杂控制任务。

◦ 低成本方案:RISC-V 架构处理器(如 SiFive E31)提供开源生态,支持自定义指令集,适合教育和科研项目,且成本低于 ARM 方案。

◦ 复古开发:AM29000 兼容 FPGA 软核(如 Xilinx LogiCORE IP AM29000)可在现代 FPGA 开发板(如 Digilent Basys 3)上运行,保留历史代码兼容性。

五、总结

• 技术定位:AMD AM29030-GC 是一款经典的 32 位 RISC 微处理器,凭借与 AM29000 系列的高度兼容性,成为 1980 年代高性能计算领域的主流选择之一,现已被 64 位及以上处理器取代。

• 获取建议:若需样品,优先通过专业电子元件经销商(如 Rochester Electronics)查询库存;二手市场存在风险,需确认封装类型(陶瓷 PGA)和型号后缀(-25GC)。

• 开发建议:依赖历史工具链(如 AS29000 汇编器、SIM29000 模拟器),现代开发可考虑移植至兼容架构(如 ARM 或 RISC-V)。
