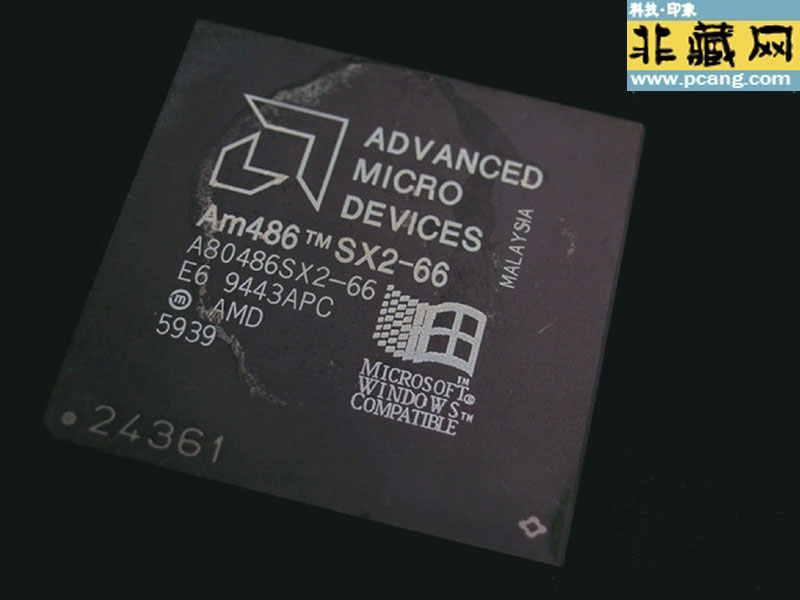

AMD AM486SX2-66 是一款基于Intel 80486 架构的32 位微处理器,由AMD 于1994
年推出,主要面向工业控制、嵌入式系统及早期个人计算机领域。
一、核心规格与技术特性
1. 架构与制程
• 核心:采用80486 架构,完全兼容Intel 80486 指令集,支持32 位内部总线和32 位外部数据总线,集成独立算术逻辑单元(ALU)和寄存器组,可直接运行 Intel 80486
软件。
• 制程:采用 0.7μm CMOS 工艺(700nm),核心电压 5V ±5%,晶体管数量
900,000 个,功耗约 3.5W,适合低功耗场景。
• 频率:主频 66MHz(型号后缀 -66 表示),通过倍频技术(2 倍频)实现,总线频率33MHz,性能指标为约25 MIPS,支持 保护模式,可直接访问4GB
内存,适合多任务操作系统(如 Windows 95)。
2. 接口与封装

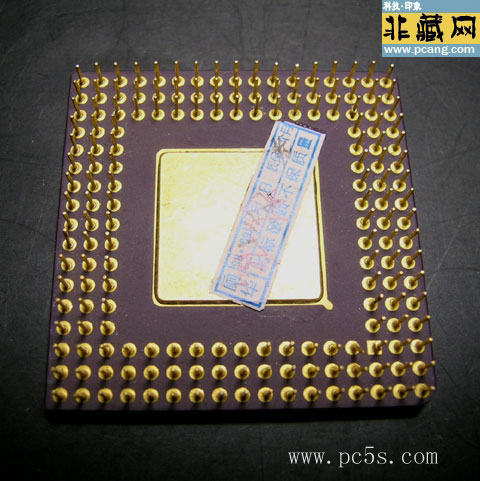

• 封装:提供 PGA-168 封装(陶瓷或塑料封装),引脚定义与 Intel 80486SX2
完全兼容,支持直接替换。
• 接口:
◦ 地址总线:32 位,支持 4GB 内存寻址(通过分段扩展)。
◦ 数据总线:32 位,支持并行 I/O 操作。
◦ 外设接口:内置8KB 一级缓存(4 路组相联,统一式设计)、硬件乘法器和除法器,可直接连接 UART 芯片(如 INS8250)和并行 I/O 芯片(如 8255A)。
3. 功能特性
• 指令集:完全兼容 Intel 80486,支持 硬件乘法器和 除法器,提升数学运算效率,同时支持
RST 0-7 硬件复位和 HALT 指令。
• 电源管理:支持 HALT 模式(时钟停止,功耗降至最低),可通过外部中断唤醒,适用于电池供电设备。
• 扩展能力:通过外部锁存器(如 74LS373)扩展地址总线,支持连接 EPROM、SRAM 及
I/O 接口芯片,适合定制化硬件设计。
二、市场现状与样品获取
1. 停产与库存
◦ 该处理器已停产多年,AMD 官网未列出相关产品信息。专业经销商(如 Rochester
Electronics)仍有库存,单价约 30-50 美元(批量采购 1000 片),但需注意
商用级(0°C–85°C)与工业级的区别。
◦ 二手市场(如 eBay、阿里巴巴)可能存在库存,价格约 300-500
元人民币,但需确认封装类型(PGA-168)和型号后缀(-66),避免误购工程样品(ES)或兼容型号(如
Cyrix 486SLC)。
2. 开发板与评估套件
◦ 历史开发板(如 Intel 80486 评估板)已停产,现代替代方案可考虑 x86 开发板(如
Radxa X2L,基于 Intel J4125)或 Arduino Uno(基于
ATmega328P,兼容 8085 开发流程)。
◦ 开源项目(如 86Box)提供软件模拟器,可在 PC 上调试 80486 汇编代码,无需硬件支持。
三、技术文档与兼容性
1. 技术资料
◦ 官方文档:AMD 未单独发布 AM486SX2-66 数据手册,但可参考 Intel 80486
的技术文档(如《Intel 80486 32-Bit Microprocessor Data
Sheet》),AMD 产品在引脚和指令集上完全兼容。
◦ 驱动支持:无现代操作系统原生驱动,需通过 DOS 6.22 或 Windows 95
等历史操作系统运行,开发需依赖 Intel Hex 或 Motorola S-Record
格式的目标文件。
2. 兼容性与平台
◦ 主板设计:需定制 PGA-168 接口电路板,典型设计包括外部 74LS373
地址锁存器、74LS245 数据缓冲器及 74LS00 逻辑门电路,参考电路可在《80486
微处理器应用手册》中查找。
◦ 内存支持:支持 EPROM 27C020(256KB)、SRAM
628128(128KB)等存储芯片,最大内存容量取决于地址解码逻辑(通常为 256KB-1MB)。
◦ 外设扩展:可连接 8255A 并行 I/O 芯片(控制 LED 或键盘)、8253
定时器/计数器(产生定时中断)及 MC1488/1489 电平转换芯片(实现 RS-232 通信)。
四、应用场景与替代方案
1. 历史应用
◦ 工业控制:用于数控机床、自动化生产线的运动控制,例如通过 8255A 接口驱动步进电机,通过
8253 定时器实现精确脉冲控制。
◦ 嵌入式系统:作为工业设备的控制核心,管理传感器数据和执行器动作,例如早期的智能仪表和工业机器人。
◦ 教学实验:作为高校计算机组成原理课程的实验平台,帮助学生理解 32 位处理器架构。
2. 现代替代方案
◦ 高性能嵌入式:ARM Cortex-M4(如 STM32F4
系列)在能效和计算能力上显著提升,支持硬件乘法器、DSP 指令和 FPU,适合替代复杂控制任务。
◦ 低成本方案:RISC-V 架构处理器(如 SiFive
E31)提供开源生态,支持自定义指令集,适合教育和科研项目,且成本低于 ARM 方案。
◦ 复古开发:Intel 80486 兼容 FPGA 软核(如 Xilinx LogiCORE IP
80486)可在现代 FPGA 开发板(如 Digilent Basys
3)上运行,保留历史代码兼容性。
五、总结
• 技术定位:AMD AM486SX2-66 是一款经典的 32 位微处理器,凭借与 Intel
80486 的高度兼容性,成为 1990 年代嵌入式系统的主流选择之一,现已被 64
位及以上处理器取代。
• 获取建议:若需样品,优先通过专业电子元件经销商(如 Rochester
Electronics)查询库存;二手市场存在风险,需确认封装类型(PGA-168)和型号后缀(-66)。
• 开发建议:依赖历史工具链(如 AS86 汇编器、SIM86
模拟器),现代开发可考虑移植至兼容架构(如 ARM 或 RISC-V)。
如需进一步帮助,可参考 Intel 80486 官方文档或访问嵌入式开发论坛(如 486
微处理器社区)获取支持。
|
