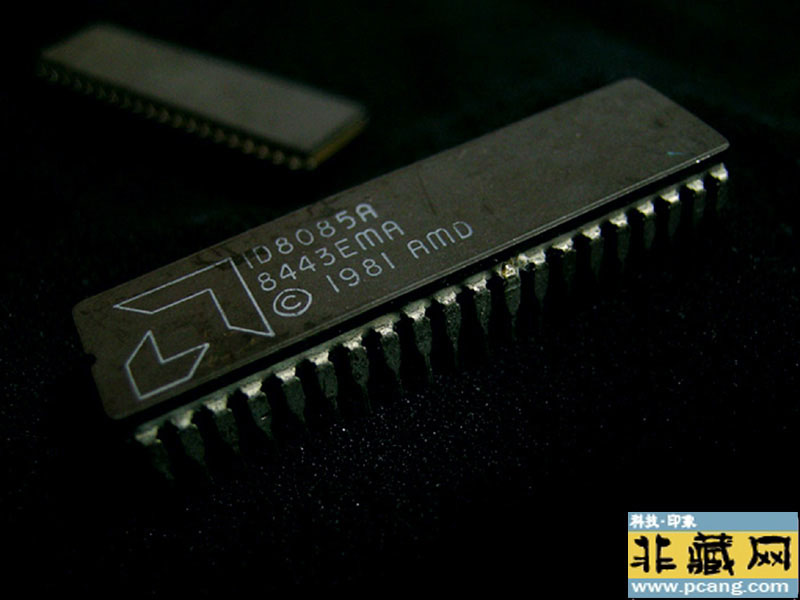

  AMD ID8085A

收藏者:Kane  藏品属地:广东深圳  藏品年代:1980  类目:CPU  核心缓存:0000MB  核心频率:5MHz  Socket:DIP40  价位代码:FC

amd_id8085

     AMD ID8085A 是一款基于Intel 8085 架构的 8 位微处理器,由AMD 生产并于1980 年代推出,主要面向嵌入式控制、工业自动化和消费电子领域。
一、核心规格与技术特性

1. 架构与制程

• 核心:采用 8085 架构,兼容 Intel 8085A-2 指令集,支持 74 条基本指令和 246 种操作码,集成独立的算术逻辑单元(ALU)和寄存器组,可直接运行 Intel 8085 软件。

• 制程:采用 NMOS 工艺,具体制程节点未明确,但参考同期产品推测为 3μm 或更早期工艺,核心电压 5V,功耗在正常模式下约 170mA,适合低功耗场景。

• 频率:主频 5MHz(型号后缀 "-2" 表示 5MHz,如 AM8085A-2DCT),性能指标为约 0.6 MIPS,适合对实时性要求不高的控制任务。

2. 接口与封装

• 封装:采用 DIP40 陶瓷封装(如 AM8085A-2CC)或塑料封装(如 AM8085A-2PCTB),引脚定义与 Intel 8085A-2 完全兼容,支持直接替换。

• 接口:

◦ 地址总线:16 位,支持 64KB 内存寻址。

◦ 数据总线:8 位,支持并行 I/O 操作。

◦ 外设接口:内置中断控制器(支持 5 级中断)、定时器/计数器及串行通信接口(SCI),可直接连接 UART 芯片(如 INS8250)。

3. 功能特性

• 指令集:完全兼容 Intel 8085A-2,支持 RST 0-7 硬件复位、HALT 指令及 XCHG 寄存器交换等经典功能,适合需要代码移植的场景。

• 电源管理:支持 HALT 模式(时钟停止,功耗降至最低),可通过外部中断唤醒,适用于电池供电设备。

• 扩展能力:通过外部锁存器(如 74LS373)扩展地址总线,支持连接 EPROM、SRAM 及 I/O 接口芯片(如 8255A),适合定制化硬件设计。

二、市场现状与样品获取

1. 停产与库存

◦ 该处理器已停产多年,AMD 官网未列出相关产品信息。二手市场(如 eBay、阿里巴巴)可能存在库存,但需注意 工程样品(ES)风险,例如部分卖家标注的“ID8085A”实际为 Intel 或其他厂商的兼容型号。

◦ 第三方平台(如 sysnapse.com)显示 Socket 604 Xeon 2800DP 库存价格约 300 马币(约合人民币 470 元),但 AMD ID8085A 相关库存较少,需通过专业电子元件经销商(如 Arrow、Digi-Key)查询。

2. 开发板与评估套件

◦ 历史开发板(如 Intel 8085 评估板)已停产,现代替代方案可考虑 Arduino Uno(基于 ATmega328P,兼容 8085 开发流程)或 Raspberry Pi Pico(基于 RP2040,支持 MicroPython 和 C/C++)。

◦ 开源项目(如 8085sim)提供软件模拟器,可在 PC 上调试 8085 汇编代码,无需硬件支持。

三、技术文档与兼容性

1. 技术资料

◦ 官方文档:AMD 未单独发布 ID8085A 数据手册,但可参考 Intel 8085A-2 的技术文档(如《Intel 8085A/8085AH-2 8-Bit Microprocessor Data Sheet》),AMD 产品在引脚和指令集上完全兼容。

◦ 驱动支持:无现代操作系统原生驱动,需通过 CP/M 2.2 或 MP/M 2.2 等历史操作系统运行,开发需依赖 Intel Hex 或 Motorola S-Record 格式的目标文件。

2. 兼容性与平台

◦ 主板设计:需定制 DIP40 接口电路板,典型设计包括外部 74LS373 地址锁存器、74LS245 数据缓冲器及 74LS00 逻辑门电路,参考电路可在《8085 微处理器应用手册》中查找。

◦ 内存支持:支持 EPROM 2716(2KB)、SRAM 6264(8KB)等存储芯片,最大内存容量取决于地址解码逻辑(通常为 16KB-32KB)。

◦ 外设扩展:可连接 8255A 并行 I/O 芯片(控制 LED 或键盘)、8253 定时器/计数器(产生定时中断)及 MC1488/1489 电平转换芯片(实现 RS-232 通信)。

四、应用场景与替代方案

1. 历史应用

◦ 工业控制:用于早期数控机床、自动化生产线的运动控制,例如通过 8255A 接口驱动步进电机。

◦ 消费电子:嵌入计算器、微波炉等设备,实现简单逻辑控制和显示驱动(如通过 8279 键盘/显示控制器)。

◦ 教学实验:作为高校计算机组成原理课程的实验平台,帮助学生理解 8 位处理器架构。

2. 现代替代方案

◦ 高性能嵌入式:ARM Cortex-M0+(如 STM32G0 系列)在能效和计算能力上显著提升,支持硬件乘法器和 DMA,适合替代复杂控制任务。

◦ 低成本方案:RISC-V 架构处理器(如 SiFive E31)提供开源生态,支持自定义指令集,适合教育和科研项目。

◦ 复古开发:Intel 8085 兼容 FPGA 软核(如 Xilinx LogiCORE IP 8085)可在现代 FPGA 开发板(如 Digilent Basys 3)上运行,保留历史代码兼容性。

五、总结

• 技术定位:AMD ID8085A 是一款经典的 8 位微处理器,凭借与 Intel 8085 的高度兼容性,成为 1980 年代嵌入式系统的主流选择之一,现已被 32 位及以上处理器取代。

• 获取建议:若需样品,优先通过专业电子元件经销商查询库存;二手市场存在风险,需确认封装类型(如陶瓷或塑料)和型号后缀(如 -2 表示 5MHz)。

• 开发建议:依赖历史工具链(如 AS8085 汇编器、SIM8085 模拟器),现代开发可考虑移植至兼容架构(如 ARM 或 RISC-V)。
