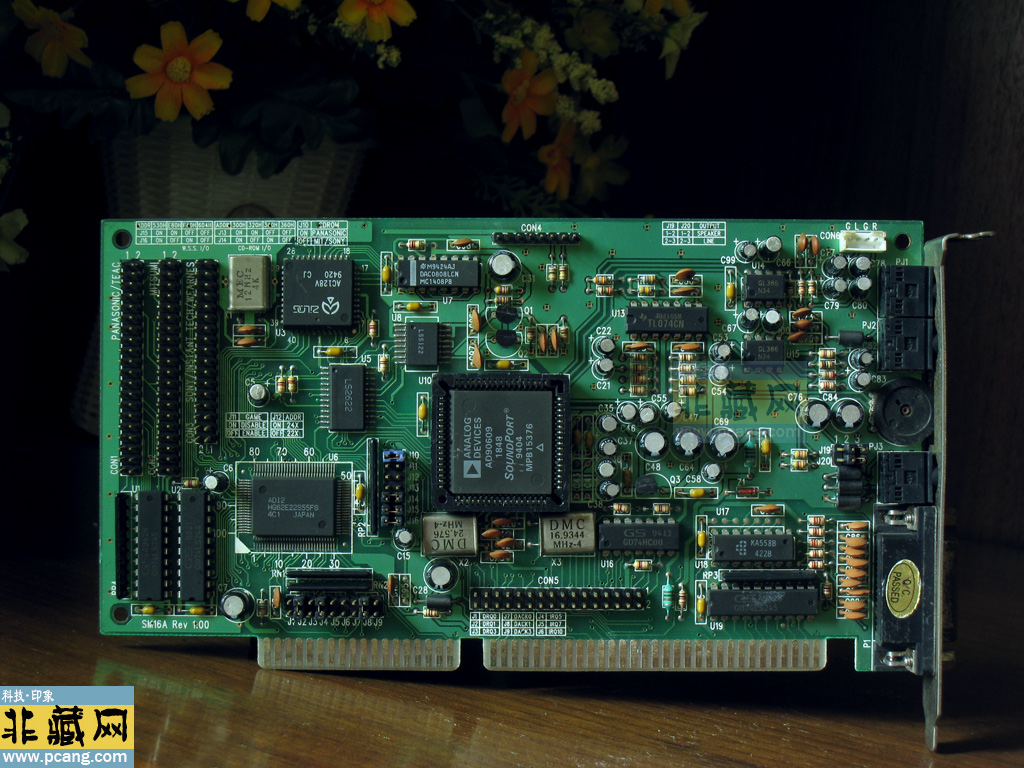

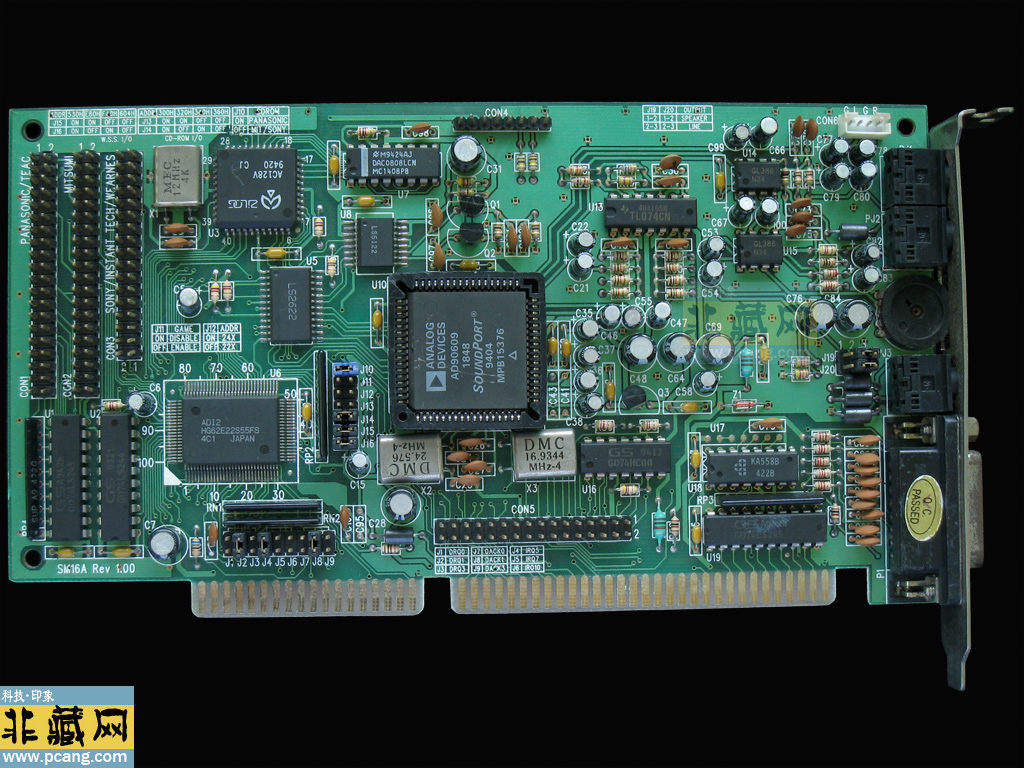

Analog Devices SM16A AD90609 1848 ISA声卡：

1. 芯片与架构：

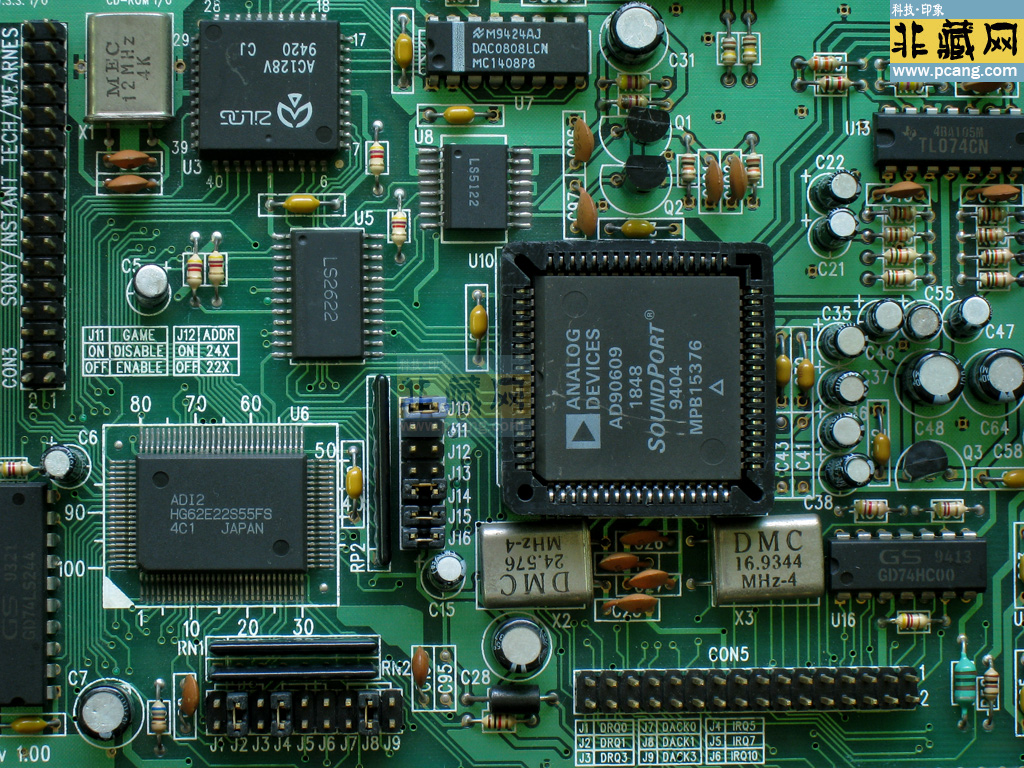

◦ AD1848 编解码器：

◦ 定位：Analog Devices（ADI）推出的16位ISA声卡核心芯片，属于SoundPort系列，兼容Sound Blaster Pro（SB Pro）和Windows Sound System（WSS）。

◦ 技术特性：

◦ 16位立体声：支持最高50kHz采样率，音质优于早期8位声卡。

◦ 总线类型：ISA，需占用特定I/O地址（如0x530）和IRQ。

◦ 兼容性：需搭配OPL3 FM合成芯片（如Yamaha YMF262）实现完整音频功能。

◦ SM16A AD90609：

◦ 可能是某厂商基于AD1848设计的ISA声卡型号（如Cardinal Electronics、Orchid等），命名中的“SM16A”可能代表“Sound Master 16-bit”或类似含义。

◦ AD90609 可能为内部部件号或版本标识，具体功能需结合硬件设计确认。

2. 典型配置与参数：

◦ 接口与功能：

◦ 输入/输出：Line-in、Mic-in、Line-out、Speaker-out、MIDI/游戏杆接口。

◦ FM合成：依赖外接OPL3芯片（需额外占用ISA插槽或集成在声卡上）。

◦ 驱动支持：

◦ DOS/Windows 9x：需通过厂商提供的配置工具设置IRQ（如IRQ 5/7）和DMA通道（如DMA 1/3）。

◦ UNIX类系统：Solaris 8支持sbpro驱动，但需手动配置资源（如/etc/conf/pack.d/audio/install）。

用户注意事项

1. 兼容性与限制：

◦ 现代系统：ISA接口已淘汰，需通过ISA转PCI转接卡（如Promise 2300）或复古PC（如Socket 7主板）使用。

◦ 多任务冲突：ISA设备依赖固定IRQ/DMA，可能与其他ISA卡（如SCSI控制器）冲突。

◦ 全双工限制：AD1848仅支持半双工（录音与播放不能同时进行）。

2. 性能与用途：

◦ 游戏兼容性：可流畅运行《仙剑奇侠传》《命令与征服》等DOS/Win95游戏，需配合OPL3芯片实现FM音乐。

◦ 录音质量：16位线性录音适合简单音频制作，但动态范围和抗噪能力弱于现代USB声卡。

对比与替代方案

1. 同期竞品：

◦ Creative Sound Blaster AWE32：集成EMU8000波表合成器，支持硬件混响，音质更优。

◦ ESS ES1868：集成OPL3克隆芯片，支持IDE接口，性价比高。

2. 现代替代方案：

◦ 复古PC：使用Voodoo 2 SLI搭配SB Live! Value（PCI接口），兼顾ISA兼容性与现代性能。

◦ 模拟需求：通过DOSBox或PCem虚拟机模拟ISA声卡，无需物理硬件。

建议

1. 硬件验证：

◦ 检查声卡是否集成OPL3芯片（如YMF262）或预留扩展插槽。

◦ 使用Sound Blaster Diagnostics工具测试IRQ/DMA配置是否生效。

2. 驱动与配置：

◦ 下载厂商驱动（如Cardinal Electronics官网），手动修改AUTOEXEC.BAT加载CTSB.COM等初始化程序。

◦ 在Windows 95中通过“控制面板→系统→设备管理器”调整声卡资源。

3. 升级建议：

◦ 若需全双工录音，可替换为Crystal Semiconductor CS4231（兼容AD1848但支持全双工）。

◦ 追求高音质时，选择Terratec Aureon 5.1 ISA（支持5.1声道，兼容SB 16）。
