Apple A9M0107 Drive

一、设备定位与核心特性

1.  型号溯源：

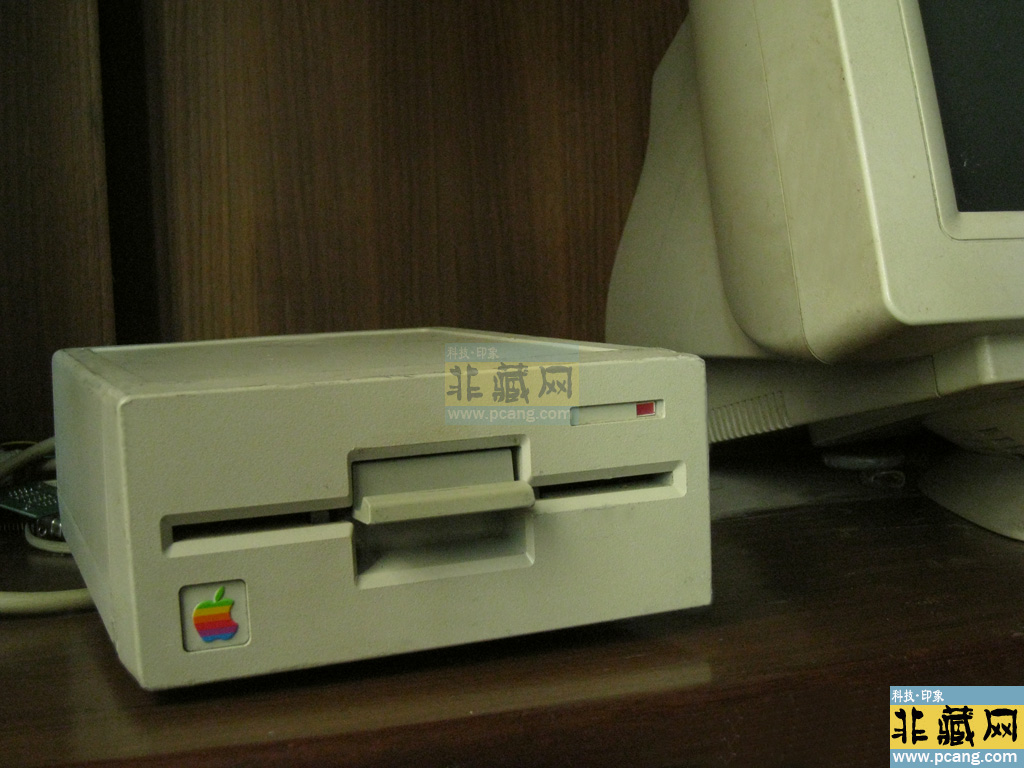

◦ A9M0107 是 Apple II 系列电脑（如 Apple IIe、Apple IIc）的 5.25英寸外置软盘驱动器，属于苹果早期存储设备。

◦ 设计背景：

◦ 1970年代末至1980年代初，Apple II 凭借软盘存储技术成为个人计算机的标杆，A9M0107 是其核心扩展组件。

◦ 对比同期竞品（如 Commodore VIC-20 的 1541 驱动器），A9M0107 的 单密度存储容量为 140KB，支持 单面双密度（SD/DD）模式，实际可用容量约 113KB。

◦ 技术参数：

◦ 接口类型：通过 Apple Disk II 控制器卡（型号 M0100）连接，采用 19针 DIN 接口，数据传输速率约 150KB/s。

◦ 物理规格：

◦ 尺寸：14.5 × 17 × 4.5 英寸（约 36.8 × 43.2 × 11.4 厘米）。

◦ 重量：约 5.75 磅（2.61 千克），内置电源适配器。

2. 功能与操作逻辑

◦ 存储介质：

◦ 兼容 5.25英寸软盘（Apple 官方编号 M0110），采用 FM（频率调制）编码，磁道数为 35 道，每道 16 扇区。

◦ 格式化后容量：单密度 140KB，双密度 280KB（需通过软件切换模式）。

◦ 用户交互：

◦ 正面配备 LED 状态指示灯（读写、错误）和 手动弹出按钮，侧面有 单/双密度切换开关。

◦ 支持 自动寻道 和 步进电机控制，但无缓存机制，读写延迟较高。

二、历史背景与市场地位

1. 发布时间与行业影响

◦ 推出时间：1978年随 Apple II 系列同步上市，是苹果首款量产的软盘驱动器。

◦ 市场定位：

◦ 定价约 $495（1978年），相当于当时 Apple II 主机价格的 60%，主要面向企业和教育市场。

◦ 对比同期产品：

◦ Commodore 1541（1981年）：容量 170KB，价格更低（$300），但兼容性较弱。

◦ IBM 5.25英寸驱动器（1981年）：容量 160KB，成为 PC 标准配置。

◦ 技术短板：

◦ 无纠错机制，软盘易因物理损伤导致数据丢失。

◦ 依赖控制器卡，扩展能力受限。

2. 应用场景与用户反馈

◦ 典型用途：

◦ 软件分发：早期 Apple II 游戏（如《俄勒冈小道》）和办公软件（VisiCalc）均通过软盘发布。

◦ 数据存储：企业用于财务记录、学校用于教学数据备份。

◦ 历史评价：

◦ 1980年《Byte》杂志称其“稳定可靠，但容量不足”，并指出 “双密度模式需手动切换，操作复杂”。

◦ 对比同期 IBM PC 的 5.25英寸驱动器，A9M0107 的兼容性更广，但性能稍逊。

三、兼容性与现代使用方案

1. 硬件适配

◦ 接口转换：

◦ 需通过 Apple Disk II 控制器卡（型号 M0100）连接至 Apple II 主机的 扩展槽。

◦ 若需在现代设备中使用，可通过 USB 转 19针 DIN 转接器（如 RetroUSB A2USB）实现，但需配合模拟器（如 AppleWin）。

◦ 电源要求：

◦ 输入电压 120V AC（早期型号）或 220V AC（后期型号），需使用原装变压器。

2. 软件支持

◦ 操作系统兼容性：

◦ 原生支持 Apple DOS 3.3（1978年）和 ProDOS 8（1983年），可通过命令行或图形界面（如 Apple IIe 的 AppleWorks）操作。

◦ 数据恢复：

◦ 若软盘损坏，可使用 HxC Floppy Emulator 读取磁道数据，再通过 AppleCommander 工具修复。

四、收藏价值与购买建议

1. 二手市场现状

◦ 价格范围：

◦ 成色良好的单驱动器（含电源线）约 $50-100，带控制器卡和原装软盘的套装价格可达 $200-300。

◦ 注意事项：

◦ 检查电机是否运转正常（听声音判断）。

◦ 优先选择 双密度型号（侧面有切换开关），提升存储灵活性。

2. 替代方案

◦ 复古系统体验：

◦ 搭配 Apple IIe 主机和原装控制器卡，原汁原味运行经典软件。

◦ 现代需求：

◦ 软盘镜像工具：如 WinImage 可将 A9M0107 的软盘镜像转换为 .dsk 文件，在虚拟机（如 AppleWin）中使用。

◦ USB 软盘驱动器：如 USB Floppy Drive（兼容 Windows/macOS），但需手动适配格式。

五、与其他 Apple 存储设备对比
型号 设备类型 容量 接口 发布时间 定位
A9M0107 5.25英寸软盘驱动器 140KB 19针 DIN 1978 企业/教育市场
M0100 控制器卡 - 扩展槽 1978 硬件适配
M0351 3.5英寸软盘驱动器 800KB SCSI 1984 高端用户
M2000 Apple IIc 内置驱动器 350KB 内置 1984 便携设备

六、总结

Apple A9M0107 Drive 是 1970年代末至1980年代初个人计算机存储技术的里程碑，其核心价值在于 历史兼容性 和 怀旧体验。尽管现代系统适配困难，但通过合理的硬件组合（如转接器 + 模拟器），仍可重温其存储魅力。对于日常使用，现代 USB 存储设备仍是更优选择。

选购建议：

• 收藏/怀旧：优先选择带控制器卡和原装软盘的版本，搭配 Apple IIe 主机还原历史场景。

• 数据恢复：使用 HxC Floppy Emulator 和 AppleCommander 工具，抢救软盘数据。

• 预算有限：A9M0107 在二手市场性价比突出，适合研究苹果早期存储技术。
