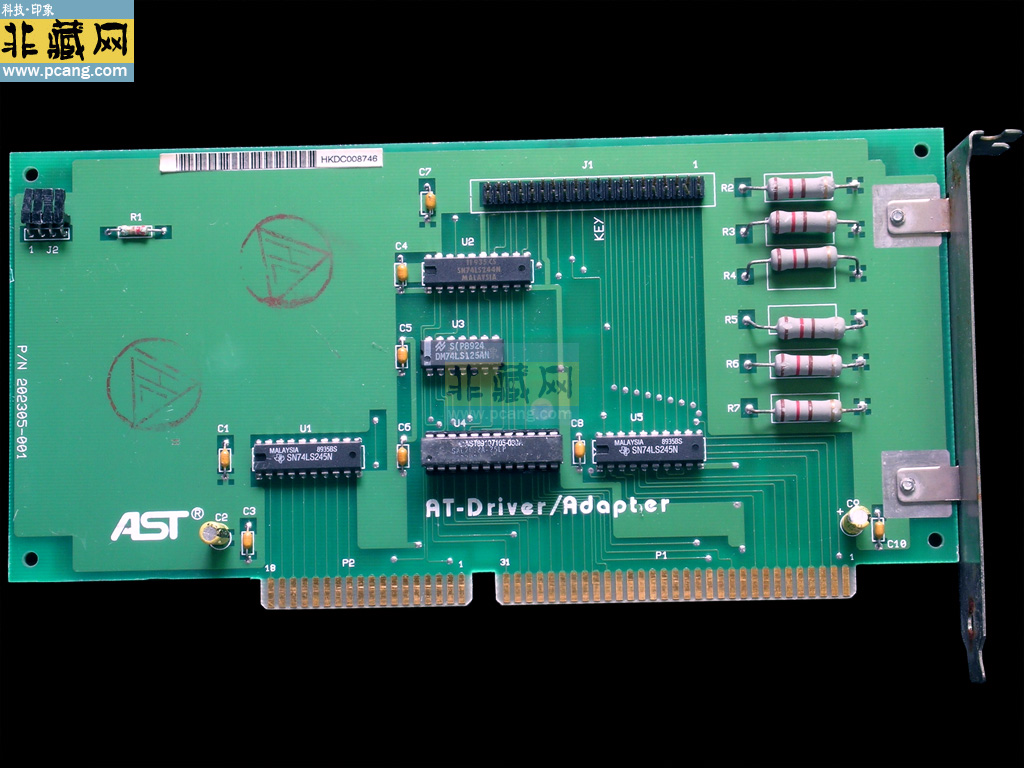

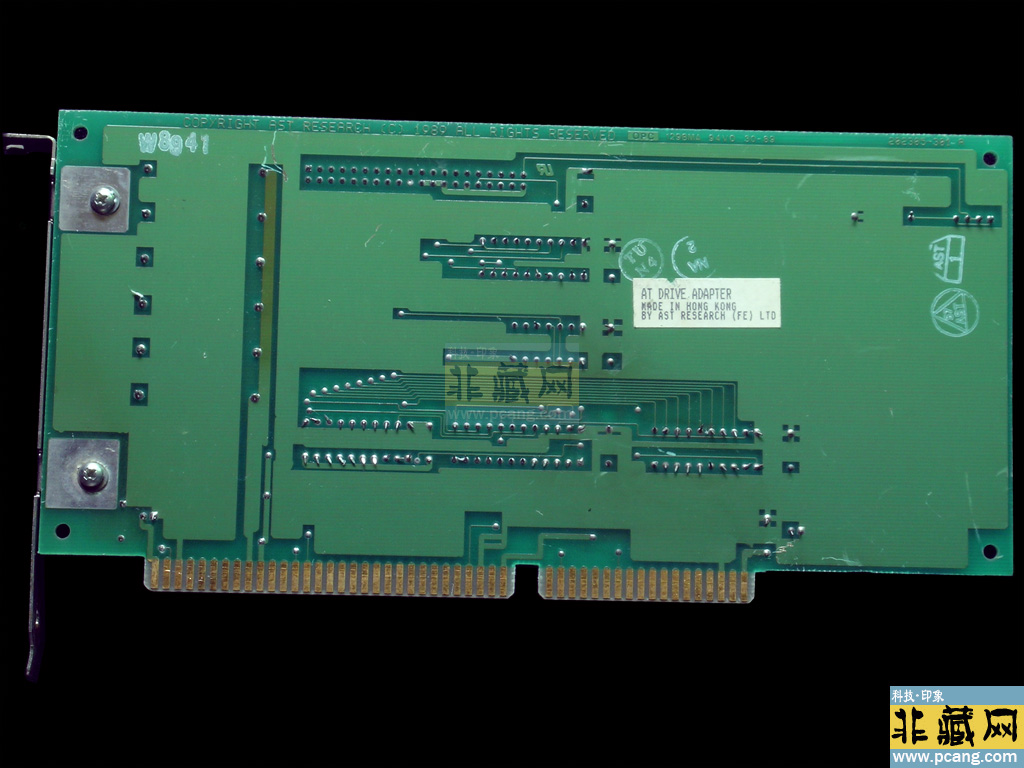

 AST AT-Driver Adapter(软驱接口卡)

收藏者:Kane  藏品属地:广东深圳  藏品年代:1989  类目:扩展卡  接口类型:IFDD  价位代码:FC

AST AT-Driver Adapter

AST AT-Driver Adapter

   AST AT-Driver Adapter :

1. 设备身份与技术背景

AST Research 与 AT 架构

• AST Research:是一家活跃于1980-1990年代的美国计算机制造商,专注于IBM PC兼容机,尤其擅长主板和扩展卡设计。

• AT 架构:指IBM AT兼容的16位ISA总线标准,常见于286/386时代的计算机,支持硬盘、软盘、显示等设备的扩展。

• AT-Driver Adapter:可能是一款 ISA总线接口的设备控制器,用于连接特定外设(如硬盘、软盘或显示器),需搭配驱动程序实现功能。

2. 功能与用途推测

可能的应用场景

• 硬盘控制器:
AST曾推出多款ISA接口的硬盘控制器(如支持ST-506/412接口的型号),用于连接早期MFM/RLL编码的硬盘。

◦ 技术参数:支持8位ISA总线,传输速率约5Mbps,需通过DIP开关或BIOS设置硬盘参数。

◦ 兼容性:适配IBM AT兼容主板,需搭配DOS/Windows 3.1系统。

• 软盘控制器:
部分AST主板集成软盘控制器,但独立适配器可能用于扩展多软盘驱动器支持(如5.25英寸和3.5英寸混合配置)。

• 显示适配器:
AST曾推出ISA接口的VGA显卡(如型号202262-003),推测“AT-Driver Adapter”可能为类似设备,支持CRT显示器的驱动与信号输出。

3. 硬件特性与接口设计

物理形态

• ISA插槽:需插入主板的16位ISA插槽(黑色,双排引脚),常见于486及更早的计算机。

• 接口类型:

◦ ST-506/412(硬盘控制器):通过20针或34针扁平电缆连接硬盘。

◦ FDD(软盘控制器):连接34针软盘驱动器接口。

◦ DB-15(显示适配器):输出VGA信号至显示器。

• 跳线与DIP开关:用于设置IRQ、I/O地址和设备参数(如硬盘柱面/磁头数)。

4. 驱动程序与配置

驱动需求

• DOS/Windows 3.x:需安装厂商提供的驱动程序(.SYS或.COM文件),通过CONFIG.SYS或AUTOEXEC.BAT加载。

• 现代系统适配:

◦ 兼容性问题:ISA设备无法直接在Windows 10/11中使用,需通过虚拟机(如DOSBox)或硬件仿真器(如ISA-to-PCI转接卡)间接支持。

◦ 驱动替代方案:若官网驱动丢失,可尝试在复古论坛(如 Vintage Computer Federation)求助或使用通用驱动(如第三方硬盘控制器驱动)。

配置步骤示例(以硬盘控制器为例)

1. 硬件安装:将适配器插入ISA插槽,连接硬盘电缆。

2. 参数设置:通过跳线或DIP开关配置IRQ(如IRQ14)和I/O地址(如1F0h)。

3. 系统设置:

◦ 在BIOS中手动输入硬盘参数(CHS值)。

◦ 运行AST提供的配置工具(如ASTSETUP.EXE)初始化控制器。

4. 驱动加载:在CONFIG.SYS中添加驱动语句(如 DEVICE=ASTDRV.SYS)。

5. 现代系统适配方案

数据迁移与仿真

• 数据备份:

◦ 在复古系统中通过串口(ZModem协议)或网络(IPX协议)将数据传输到现代PC。

◦ 使用工具如 WinImage 制作软盘/硬盘镜像,再在虚拟机中挂载。

• 硬件仿真:

◦ IDE转CF卡适配器:在复古系统中模拟IDE硬盘,需搭配支持LBA模式的控制器。

◦ USB转串口适配器:通过串口在复古系统中连接U盘,需第三方驱动支持(如 DOS USB驱动)。

替代设备推荐

• 硬盘控制器:若原适配器损坏,可使用 Promise Ultra100 IDE控制器卡(ISA接口)替代,支持更大容量硬盘。

• 显示适配器:选择 S3 Trio64V+ ISA显卡,兼容VGA标准且驱动易获取。

6. 社区资源与技术文档

关键参考资料

• AST Research 手册:

◦ AST Premium 286 用户手册(含ISA设备配置说明)。

◦ ISA总线技术文档(时序图和寄存器定义)。

• 论坛讨论:

◦ Retro Computing Stack Exchange(搜索“AST ISA adapter”查看用户经验)。

◦ Vintage Computer Forums(发布设备照片获取帮助)。

7. 总结与建议

• 结论:“AST AT-Driver Adapter”  是一款 ISA总线接口的设备控制器,用于连接硬盘、软盘或显示器等外设,需搭配驱动程序在复古系统中使用。

• 建议:

1. 硬件验证:检查设备接口类型(如ST-506、FDD或DB-15)和ISA插槽兼容性。

2. 驱动获取:访问 Internet Archive 或复古论坛搜索AST原厂驱动。

3. 功能替代:若无法修复,考虑使用现代适配器(如IDE转CF卡)或仿真方案。

4. 社区求助:在复古硬件论坛发布设备照片和具体问题,获取针对性解决方案。
