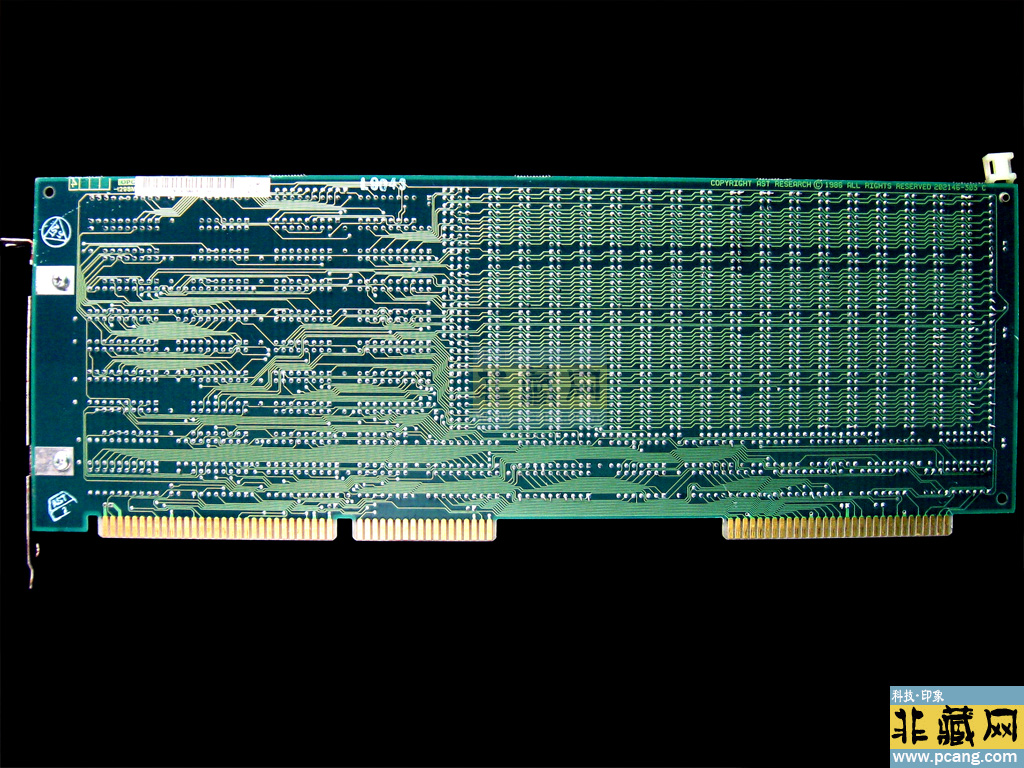

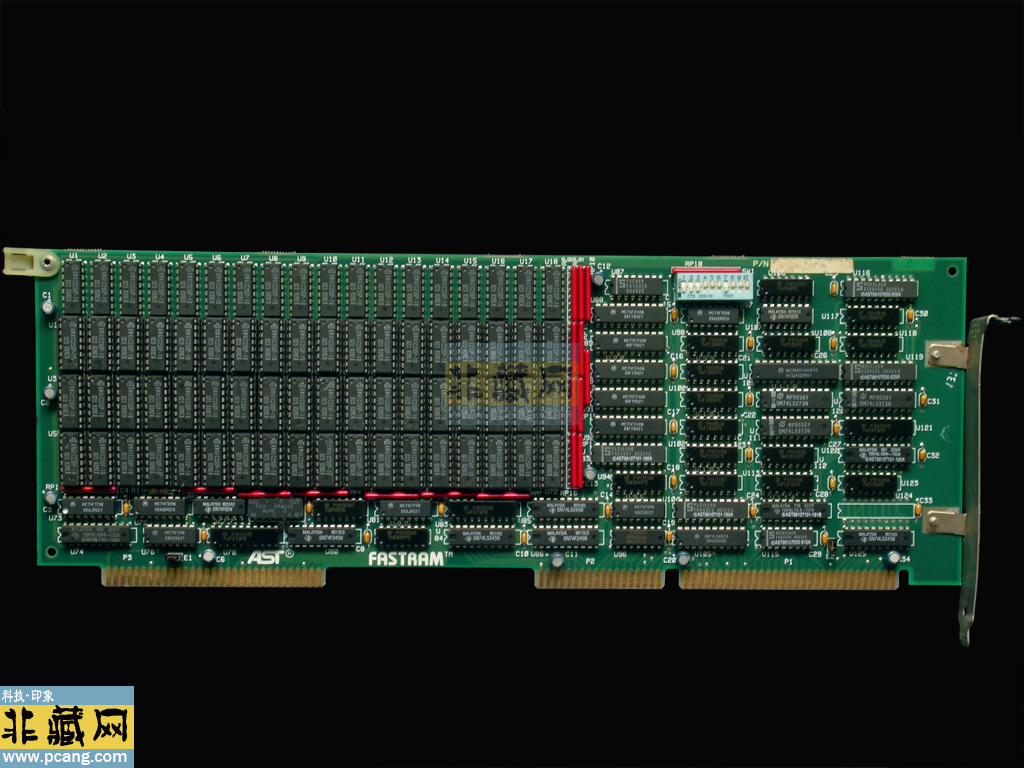

AST FASTRAM

收藏者:Kane  藏品属地:广东深圳  藏品年代:1986  类目:内存  容量:4MB  主频:10MHz  类型:DRAM  接口类型:16pin  价位代码:FC

AST FASTRAM

AST FASTRAM

AST FASTRAM

AST FASTRAM卡是AST Research(虹志电脑)在20世纪80年代末至90年代初推出的内存扩展卡,专为IBM PC兼容机设计,旨在提升系统内存容量和数据处理速度。

一、技术定位与核心设计

1. 功能定位

• 容量扩展:针对早期PC内存容量不足的问题(如IBM PC/AT标配640KB内存),FASTRAM卡通过板载DRAM芯片提供额外内存,最高可扩展至8MB(需多卡叠加)。

• 速度优化:采用Fast Page Mode DRAM(FPM DRAM)芯片,访问时间约80-100ns,相比主板原生内存(120-150ns)提升约30%。

• 总线适配:基于ISA总线设计,兼容8位/16位插槽,支持与主板内存混合使用(需跳线配置)。

2. 硬件架构

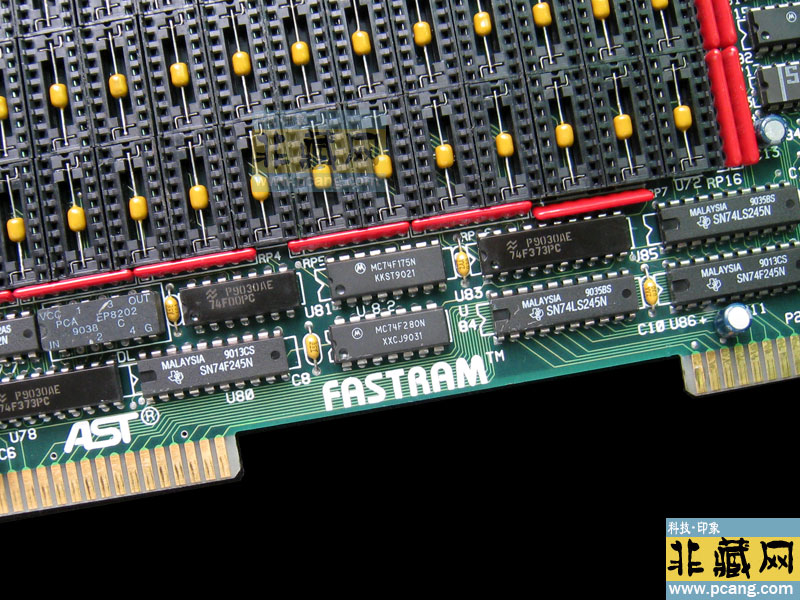

• 芯片配置:典型型号(如FASTRAM-16)搭载16颗256K x 4位DRAM芯片(如NEC μPD424256-10),组成2MB单卡容量,通过30针SIMM接口与主板通信。

• 时序控制:集成专用时钟发生器(如TOYOCOM TH2CIP2508A-NIO),同步内存与CPU外频(通常为8-16MHz),确保稳定运行。

• 奇偶校验:部分高端型号支持奇偶校验功能,通过额外芯片(如74LS280)检测数据错误,提升可靠性。

二、市场应用与历史意义

1. 典型场景

• 商用办公:为运行Lotus 1-2-3、WordPerfect等大型软件提供内存支持。例如,AST Premium 386电脑通过2片FASTRAM卡实现4MB内存,可流畅处理多任务。

• 游戏娱乐:《毁灭战士》(Doom)等早期3D游戏需至少2MB内存,FASTRAM卡成为玩家升级首选。

• 工程设计:AutoCAD R12等CAD软件在386系统上需4MB以上内存,FASTRAM卡为设计师提供必要资源。

2. 技术突破

• 模块化设计:将多颗DRAM集成于单卡,解决主板插槽不足问题。例如,AST Bravo 286通过2个ISA插槽安装2片FASTRAM卡,总内存达4MB,远超同期竞品。

• 兼容性创新:支持与主板内存混合使用,通过跳线设置内存地址范围(如A0000-DFFFF),灵活适配不同主板BIOS。

3. 行业影响

• 推动内存标准化:FASTRAM卡的30针SIMM接口成为早期内存扩展的行业标准,启发了后续72针SIMM的设计。

• 加速PC普及:通过低成本扩展方案,降低了高端软件的使用门槛,间接促进了PC在企业和家庭中的普及。

三、技术局限与市场竞争

1. 性能瓶颈

• 带宽限制:ISA总线的16位数据宽度(8MB/s带宽)成为瓶颈,无法充分发挥FPM DRAM的潜力。例如,FASTRAM卡的实际传输速率仅为理论值的60%(约5MB/s)。

• 功耗问题:板载芯片需额外供电,部分主板(如Compaq Deskpro 386)因供电不足导致稳定性下降。

2. 竞争对手

• Intel方案:Intel 82302芯片组主板支持板载内存扩展,价格更低且无需占用ISA插槽。

• 第三方品牌: Kingston、Micron等厂商推出兼容FASTRAM卡的通用型内存扩展卡,价格仅为AST原厂卡的70%。

3. 技术替代

• EDO DRAM崛起:1992年后,EDO DRAM卡(如AST UltraRAM)以更快速度(60ns)和更低功耗逐步取代FASTRAM卡。

• 72针SIMM普及:72针SIMM的32位带宽(33MB/s)彻底解决了ISA总线的瓶颈,FASTRAM卡于1994年前后停产。

四、市场现状与收藏价值

1. 二手市场流通

• 价格区间:完好的FASTRAM-16卡(2MB)价格在150-300元人民币,带原厂标签和包装的型号溢价约50%。

• 主要流通渠道:复古计算机论坛(如Vintage Computer Festival)、eBay及国内闲鱼平台。需注意检查电容是否鼓包、金手指是否氧化。

2. 收藏意义

• 技术标本:FASTRAM卡是ISA时代内存扩展的典型代表,其跳线配置和芯片布局反映了早期PC硬件的设计逻辑。

• 文化符号:AST作为中国市场早期PC领导品牌,其产品(如FASTRAM卡)成为一代人的技术记忆,盒装新品在拍卖平台可达2000元以上。

3. 维护建议

• 兼容性测试:使用MemTest 3.8软件检测内存稳定性,确保与主板BIOS设置(如Memory Wait States)匹配。

• 长期保存:存储时需使用抗静电袋封装,避免高温高湿环境。建议每半年通电运行2小时,防止电容电解液干涸。

五、技术参考与扩展资源

 历史文档

◦ 《AST Technical Reference Manual》(1991年版)提供FASTRAM卡的跳线配置和BIOS设置指南。

◦ 《PC Hardware Bible》第7章详细解析ISA总线内存扩展卡的信号协议。
