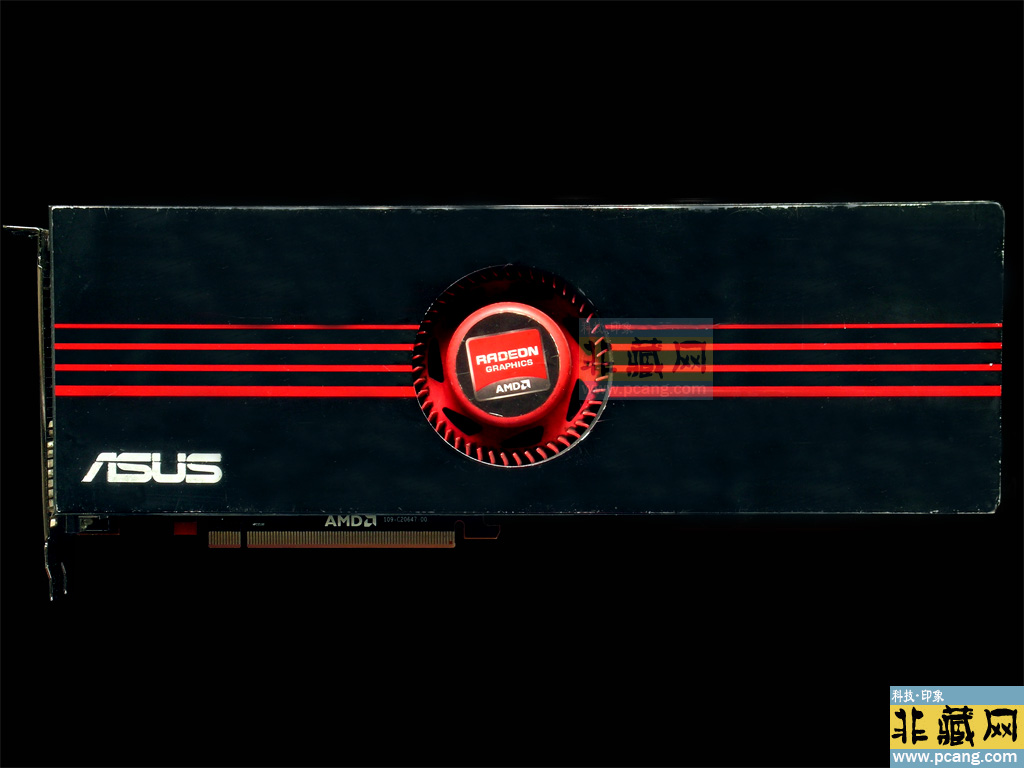

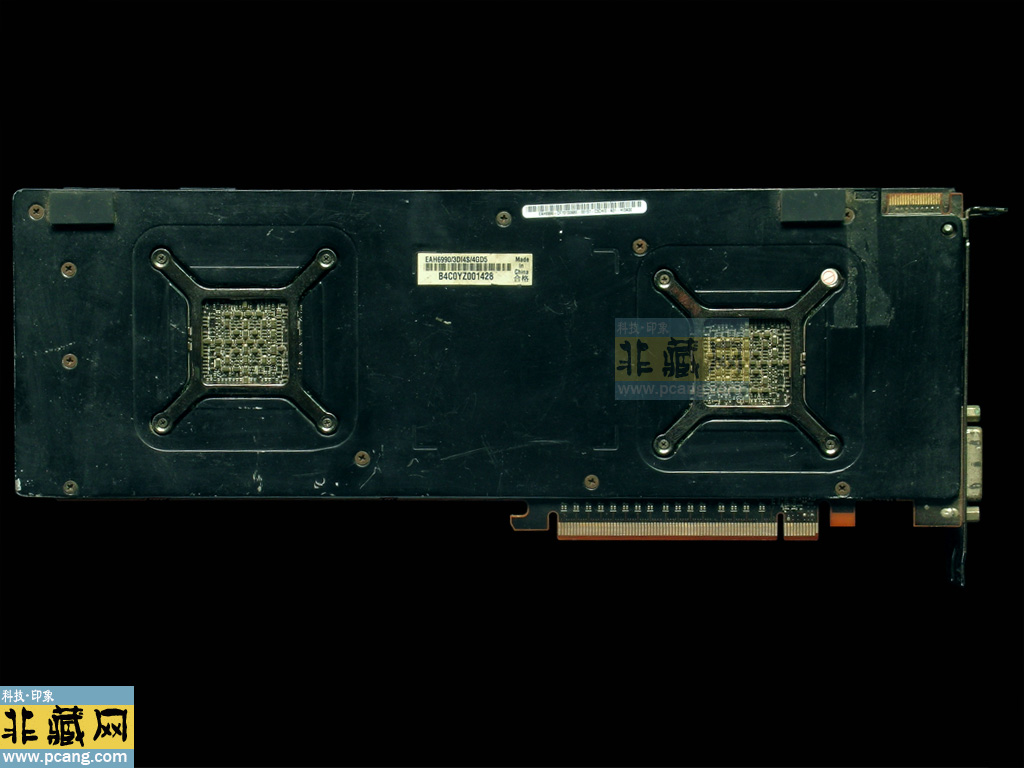

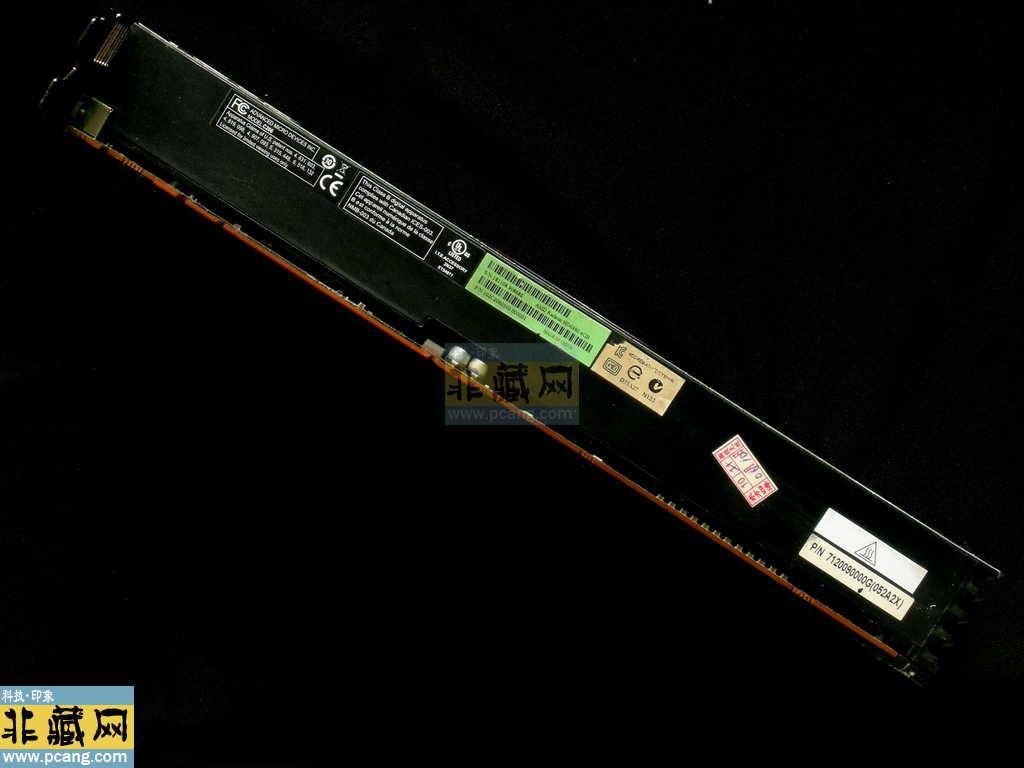

华硕EAH6990（HD6990公版方案）：

一、硬件架构与核心参数

1. 双芯架构与制程工艺

• 核心设计：

◦ 搭载2颗Cayman Pro核心（核心代号Cayman XT×2），基于40nm工艺制造，单卡等效“双HD6970交火”架构。

◦ 每颗核心集成1536个流处理器、96个纹理单元（TMU）、32个光栅单元（ROP），总规格达3072流处理器、192 TMU、64 ROP。

• 显存配置：

◦ 4GB GDDR5显存，由8颗512MB芯片组成，256bit×2位宽（总512bit），显存频率5000MHz（等效），显存带宽320GB/s，支持最高5120×3200分辨率。

• 供电与散热：

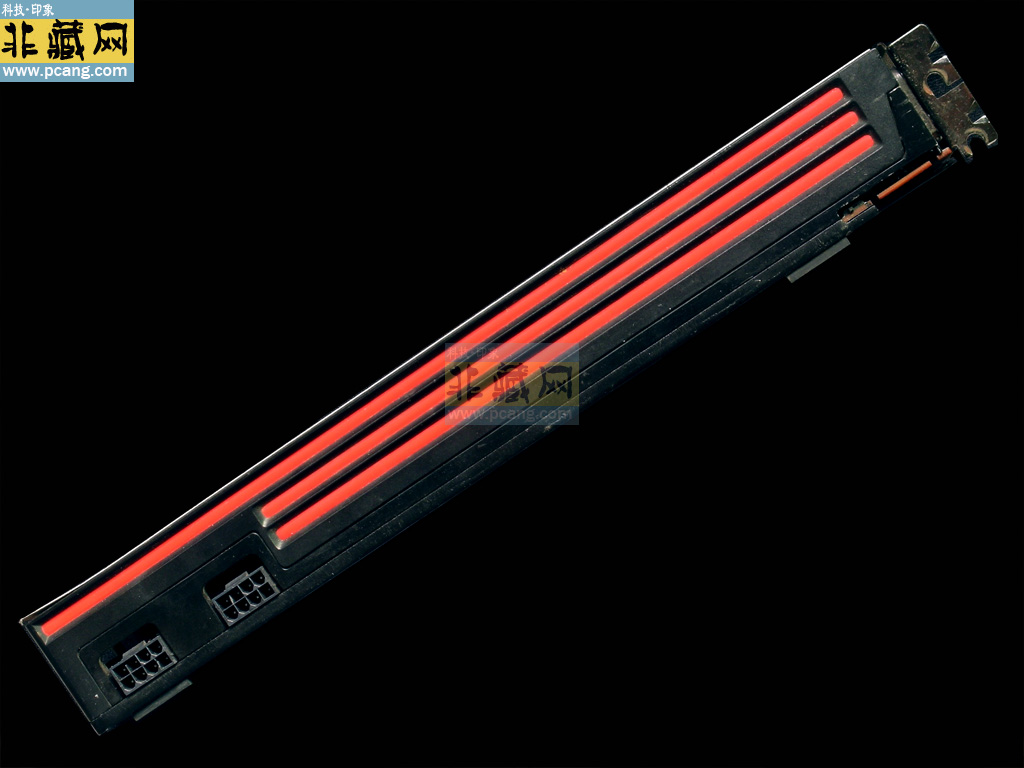

◦ 双8pin外接供电，TDP高达575W（史上功耗最高的显卡之一），需搭配750W以上电源。

◦ 公版采用双槽涡轮散热，配备独立风扇覆盖两颗核心，但高负载下温度易突破90℃，噪音可达65dB。

2. 接口与扩展性

• 输出接口：

◦ 2×DVI + 2×Mini-DisplayPort + 1×HDMI，支持Eyefinity 6多屏输出（需主动式DP转接器），单卡可驱动6台显示器。

• 多卡互联：

◦ 原生双芯设计无需桥接器，支持CrossFireX技术，理论性能接近两张HD6970交火（但效率受驱动优化影响较大）。

二、技术特性与性能表现

1. 图形技术革新

• DirectX 11.1支持：

◦ 完整支持DirectX 11.1、Shader Model 5.0及OpenGL 4.2，引入Tessellation曲面细分和Compute Shader计算着色器。

• Eyefinity多屏技术：

◦ 支持跨屏渲染、统一分辨率输出，在《鹰击长空2》等游戏中可实现5760×1080超宽视野，但对显存带宽需求极高。

• UVD3视频解码：

◦ 硬件加速H.264、VC-1、MPEG-4视频解码，支持蓝光3D和10bit HEVC（需软解辅助）。

2. 游戏性能实测（2011年基准）
游戏名称 分辨率 画质设置 帧率（FPS）
《战地3》 1920×1080 极高画质+4xAA 65-75
《上古卷轴5：天际》 2560×1440 高画质+ENB 30-40
《尘埃3》 1080p 极致画质 80-90
《孤岛危机2》 1080p 最高画质 55-65

• 瓶颈分析：

◦ 双芯架构在优化良好的游戏中（如《战地3》）表现优异，但部分单线程游戏（如《我的世界》）可能因调度问题导致帧率波动。

◦ 显存带宽优势：512bit位宽在4K纹理加载中表现突出，对比同期NVIDIA GTX 590（384bit），在《巫师2》等材质密集型游戏中帧率高10-15%。

三、驱动支持与系统兼容性

1. 官方驱动支持范围

• Windows系统：

◦ 原生支持Windows 7/8，最高官方驱动为Catalyst 15.7 Beta（支持部分Windows 10功能），需手动修改INF文件适配现代系统。

• 兼容性问题：

◦ Windows 10/11：驱动签名冲突导致无法直接安装，需通过以下方案解决：

◦ 使用DDU工具彻底清理旧驱动后，禁用驱动签名强制安装Catalyst 15.7。

◦ 部分功能（如Eyefinity）可能失效，建议搭配虚拟机（如VMware）运行经典游戏。

◦ Linux系统：开源驱动Mesa仅支持基础显示，3D加速需依赖AMDGPU-Pro驱动（仅支持至Ubuntu 16.04）。

2. 接口适配建议

• DisplayPort兼容性：原生Mini-DP接口需搭配主动式转接器（如DP 1.2转HDMI），被动转接可能导致4K@60Hz信号丢失。

• 多屏延迟优化：通过Catalyst Control Center启用“单卡多屏渲染模式”，可降低跨屏输入延迟。

四、历史定位与市场竞争

1. 双芯时代的绝唱

• 发布背景：2011年推出，作为AMD最后一代双芯旗舰，旨在对抗NVIDIA GTX 590，二者共同定义了“火炉级”显卡的功耗巅峰。

• 技术遗产：

◦ 首次实现单卡4GB显存配置，为后续HD7990等型号奠定基础。

◦ 华硕等厂商推出非公版（如EAH6990 DirectCU II），通过双风扇+热管散热将温度降低10-15℃，成为超频玩家首选。

2. 专业领域应用

• 科学计算：通过ATI Stream技术支持OpenCL 1.2，在Folding@home分布式计算中，单卡算力可达1.5 TFLOPS。

• 工业设计：在SolidWorks 2012中，复杂模型渲染速度比单芯HD6970快45%，适合中小型企业CAD工作站。

五、收藏价值与维护建议

1. 收藏市场行情

• 稀缺性：作为AMD双芯显卡的“末代皇帝”，完好盒装版存世量较少，目前二手市场价格约1500-3000元，带原装涡轮散热器的公版溢价30%。

• 避坑指南：

◦ 重点检查电容是否鼓包（尤其是供电模块），HD6990的680μF电容易因高温老化。

◦ 测试时需运行FurMark双烤30分钟，若温度超过100℃需立即停机清灰换硅脂。

2. 维护与改造方案

• 散热升级：

◦ 更换暴力熊液态金属（代替硅脂），并加装9cm机箱风扇直吹显卡背板，可使核心温度降低8-12℃。

◦ 进阶玩家可改装水冷（如EK-FC6990水冷头），将满载温度控制在70℃以内。

• 驱动存档：建议备份Catalyst 13.10 Beta驱动（兼容多数Win7游戏），并保存原生INF文件以防系统重装。

六、总结：双芯时代的余晖

     ASUS EAH6990（HD6990）是AMD在双芯显卡领域的谢幕之作，其512bit显存架构和4GB显存配置在2011年堪称颠覆性创新。尽管受限于40nm工艺的高功耗和驱动优化问题，它仍是复古硬件收藏中的“重型武器”，见证了GPU从单芯向多卡互联过渡的关键阶段。对于爱好者而言，它不仅是一块显卡，更是PC硬件“堆料时代”的缩影——用极致规格挑战物理极限，为后续架构创新积累了宝贵经验。
