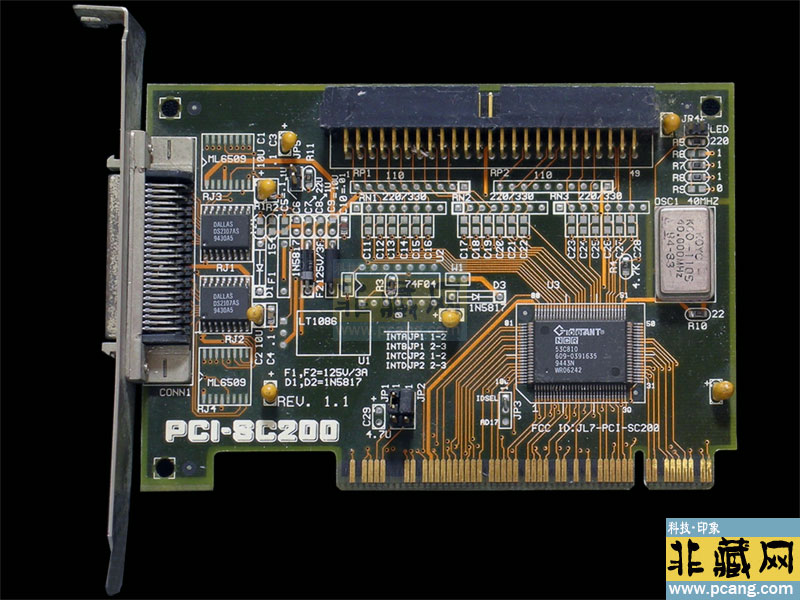

华硕PCI-SC200是一款基于PCI的SCSI主机总线适配器（HBA），专为将服务器或工作站连接至SCSI存储设备而设计。

1. 技术规格

• 接口与协议：
◦ 兼容PCI 2.1标准：工作于32位/33MHz模式，适用于老旧主板。
◦ SCSI控制器：采用NCR 53C810芯片组，支持快速SCSI-2（最高10MB/s），具备低电压差分（LVD）和单端信号传输能力。
◦ 物理接口：配备50针SCSI接口（用于连接内部设备），每通道最多支持7个SCSI设备。

• 外形规格：半长全高PCI卡。

2. 驱动与操作系统兼容性

• 驱动程序：
◦ Symbios SDMS 3.0/4.3驱动：适用于DOS、Windows NT 4、Windows 95、NetWare、SCO Unix和UnixWare系统。
◦ Linux支持：内核无原生支持，需手动编译驱动或使用第三方解决方案。

• 固件依赖性：驱动必须与BIOS版本匹配（如SDMS 4.x驱动需搭配Symbios固件4.x），避免数据损坏。

3. 安装与配置

• 跳线设置：
◦ JP5终端：可启用/禁用被动终端以确保SCSI总线稳定性。
◦ PCI中断分配：通过跳线可配置中断号，解决与其他PCI设备的冲突。

• SCSI ID：固定为ID 7（最高优先级），剩余ID 0–6分配给连接设备。

• 终端配置：SCSI链两端（内部/外部）需正确端接，防止信号衰减。

4. 性能与局限性

• 吞吐量：理论最大值为10MB/s（快速SCSI-2），适用于文件服务器或磁带备份等传统应用。

• RAID支持：无硬件RAID功能，需依赖软件RAID或外部控制器。

• 现代系统兼容性：PCI 2.1接口限制其在新型主板上的使用，且不支持Windows Server 2019+等新系统的驱动。

5. 市场状态与替代方案

• 停产情况：已停止生产，目前可通过翻新渠道（如MCAC、PriceBlaze）购买，价格约142–152美元，提供1年保修。

• 升级选项：
◦ LSI MegaRAID系列（如LSI 9207-8i）：支持SAS/SATA接口、硬件RAID及现代操作系统。
◦ 博通QLogic光纤通道HBA：适用于8Gb/s+速率的企业级SAN环境。

6. 用户反馈与常见问题

• 驱动与固件不匹配：混合使用不兼容版本可能导致数据损坏，安装时需验证BIOS版本。

• 设备识别问题：若设备无法初始化，需检查SCSI ID冲突、端接连接及电缆完整性。

• 性能瓶颈：多设备工作负载可能出现延迟，建议升级至SAS HBA以获得更高吞吐量。

7. 文档与支持

• 手册：用户手册（如《ASUS P/I-P55T2P4用户手册》）提供详细的安装指南和跳线示意图。

• 固件更新：固件嵌入于主板BIOS中，可通过ASUS工具或第三方工具更新。

8. 应用场景

• 遗留系统：适用于复古计算项目或延长旧服务器的使用寿命。

• 预算有限场景：在非关键应用中用于SCSI存储扩展，成本效益较高。

总结

      华硕PCI-SC200是专为遗留系统优化的小众SCSI HBA。尽管其10MB/s的吞吐量和有限的系统支持使其在现代工作负载中过时，但在维护旧有设置时仍有一定实用性。若追求性能，建议升级至LSI MegaRAID系列等SAS/SATA HBA。安装时务必验证驱动与固件的兼容性，并正确端接SCSI链以避免运行问题。
