ASUS AGP-V3400/TNT/16M是华硕在1998年推出的AGP接口主流级显卡，基于NVIDIA Riva TNT核心，定位入门级3D加速与多媒体应用。

一、硬件架构与核心参数

1. 芯片组与制程

◦ 核心型号：NVIDIA Riva TNT（NV4核心），采用0.35μm工艺，晶体管数量约1200万，支持AGP 4x接口。

◦ 图形处理：集成2条像素渲染管线和2个纹理单元（TMU），支持双纹理填充（Twin Texel架构），硬件T&L（Transform and Lighting）需依赖CPU。

◦ 显存配置：16MB SDRAM，128位位宽，核心频率90MHz，显存频率100MHz，显存带宽1.6GB/s，支持最高1600x1200@75Hz分辨率。

2. 接口与散热

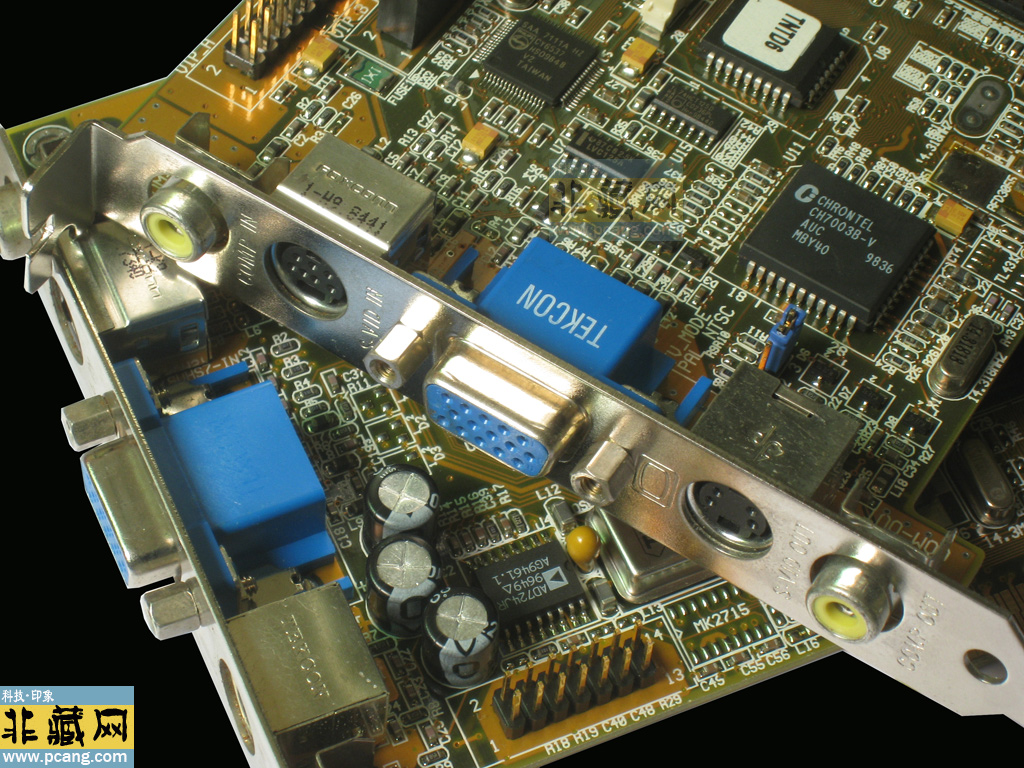

◦ 输出接口：单VGA接口，部分型号（如AGP-V3400TNT/TV）额外提供S-Video输出，可连接CRT显示器或早期电视机。

◦ 散热设计：采用被动式铝制散热片，无风扇设计，依赖主板插槽散热，功耗约12W，适合低负载场景。

◦ 供电需求：无需外接供电，直接通过AGP插槽取电，兼容早期440BX等主板。

二、技术特性与性能表现

1. 3D加速技术

◦ DirectX与OpenGL支持：完整支持DirectX 6.0和OpenGL 1.2，引入FSAA（全屏抗锯齿）和各向异性过滤，但需通过驱动手动开启。

◦ 双纹理填充：每个时钟周期可处理两个纹理，在《Quake II》等游戏中纹理细节表现优于同期Voodoo2，但缺乏硬件三角形生成能力。

◦ 视频输出优化：支持TV-out功能，可将画面输出至电视，但分辨率受限（最高640x480），适合观看MPEG-1视频。

2. 游戏性能实测

◦ 经典游戏表现：在《半条命》中，800x600分辨率下平均帧率约25 FPS；《雷神之锤III》中，640x480分辨率下帧率可达30 FPS，但复杂场景会出现明显卡顿。

◦ 显存带宽瓶颈：16MB显存限制了高分辨率纹理的加载，在《虚幻竞技场》中开启16位色后帧率下降约15%。

三、驱动支持与系统兼容性

1. 官方驱动覆盖范围

◦ Windows系统：支持Windows 95/98/ME/NT 4.0，驱动包集成NVIDIA雷管（Detonator）1.0版本，包含基础3D设置工具。

◦ Linux系统：开源驱动Xorg仅支持基础显示，3D加速需手动编译NVIDIA 1.0-116驱动，兼容性有限。

2. 现代系统适配方案

◦ Windows 10/11：官方驱动不兼容，可通过虚拟机（如VirtualBox）运行Windows 98，或使用第三方工具（如Win9x Drivers）强制安装，但3D加速功能无法使用。

◦ 接口转接：使用AGP转PCIe转接卡时，需注意信号衰减问题，部分用户反馈会导致花屏，建议搭配低功耗电源。

四、历史定位与市场竞争

1. 技术标杆地位

◦ 作为NVIDIA首款突破Voodoo2性能的显卡，Riva TNT凭借双纹理填充和128位显存位宽，在1998年成为主流市场的性价比之选，击败ATI Rage Pro和Matrox G200。

◦ 华硕通过全固态电容设计和强化PCB，提升了稳定性，成为品牌机厂商（如戴尔、惠普）的主要供应商之一。

2. 专业应用场景

◦ 2D办公与娱乐：硬件加速的2D图形渲染（如Windows桌面）流畅度优于同期集成显卡，适合早期Office套件和视频播放。

◦ 入门级3D设计：支持OpenGL 1.2，在AutoCAD R14等软件中可实现简单3D模型预览，但复杂场景需依赖CPU计算。

五、常见问题与解决方案

1. 驱动冲突与安装

◦ 症状：安装驱动后系统蓝屏或显示异常。

◦ 解决：通过设备管理器彻底卸载旧驱动，使用DDU工具清理残留文件，再安装官方驱动。若仍报错，尝试禁用主板集成显卡。

2. 散热与稳定性

◦ 症状：长时间游戏后出现画面撕裂或死机。

◦ 解决：清理散热片积灰，确保机箱通风良好；若核心温度过高，可加装小型风扇（如80mm机箱风扇）辅助散热。

3. 多显示器设置

◦ 症状：仅支持单显示器输出，无法扩展桌面。

◦ 解决：该显卡硬件不支持多显示器，需更换为TNT2 Ultra或更高型号。

六、与竞品的差异化对比
特性 ASUS AGP-V3400/TNT/16M 3dfx Voodoo2 12MB ATI Rage Pro 8MB
核心频率 90MHz 90MHz 120MHz
显存带宽 1.6GB/s 1.44GB/s 1.2GB/s
特色功能 双纹理填充、TV-out 多卡SLI、硬件T&L 硬件DVD解码、AGP 4x
市场定位 主流3D/办公 高端游戏加速 全能娱乐
驱动支持 雷管驱动优化 仅支持DirectX 5.0 早期催化剂驱动

七、总结

ASUS AGP-V3400/TNT/16M是1998年NVIDIA主流显卡的代表作品，其双纹理填充架构和128位显存位宽重新定义了入门级3D性能标准。尽管在现代系统中兼容性有限，但其在复古游戏收藏、经典软件运行及硬件历史研究中的价值不可替代。对于硬件爱好者，它不仅是一块显卡，更是NVIDIA从Riva时代向GeForce过渡的技术见证。
