AT Mach64 VT4
P264是ATI推出的一款图形芯片，相关信息如下：
ATI Mach64 VT4 P264 是 ATI 在 1990 年代中期推出的 PCI
接口图形卡，属于 Mach64 系列的 高端衍生型号，主打 2D 加速与基础 3D 功能。
一、型号与定位
1. 命名规则解析
• Mach64：代表 ATI 第二代 2D 图形加速芯片（1994年发布），强调 GUI 渲染性能。
• VT4：
◦ VT：Video Technology（视频技术），指集成 TV
输出和视频叠加功能（需外接子卡实现完整视频处理）。
◦ 4：版本号，较早期的 VT2 增加了对 16位色深的支持（VT2 仅支持 8位）。
• P264：
◦ P：可能代表 PCI 接口（区别于 ISA/VLB 版本）。
◦ 264：ATI 内部芯片代号（如 264 VT4 对应 Mach64 VT4
核心），部分资料显示其基于 Rage II 架构简化。
2. 市场定位
• 目标用户：
面向 商用办公和 入门级游戏玩家，平衡 2D 性能与有限 3D 支持（如早期 Direct3D 游戏）。
• 竞品对比：
同期竞争对手包括 S3 Virge DX、Trident 9685，但 Mach64 VT4 在 2D
渲染速度上更具优势。
二、核心技术规格
1. 硬件架构
• 芯片：
◦ 基于 ATI 264 VT4 核心，采用 600nm 工艺，晶体管数量约 100 万，Die 尺寸
90 mm²。
◦ 集成 135 MHz RAMDAC，支持最高 1600×1200@256色或
1024×768@16位色分辨率。
• 显存：
◦ 2MB EDO DRAM（64位总线），带宽 496 MB/s，支持纹理缓存但无专用 3D
显存控制器。
◦ 部分 OEM 版本可扩展至 4MB（需外接子卡）。
2. 接口与功能
• 总线：
PCI 2.1（兼容 3.3V/5V 主板），无 AGP 版本。
• 输出接口：
◦ 标准 VGA（DB-15），部分型号集成 TV 输出（需通过 AMC 接口连接子卡）。
◦ 支持 视频叠加（Video Overlay），可在 Windows 下播放 MPEG-1
视频（需软件解码）。
3. 图形能力
• 2D 加速：
◦ 硬件加速块传输、缩放、抗锯齿，Windows 95/98 下窗口拖动流畅度优于同期竞品。
◦ 支持 双缓冲（Double Buffering），减少动画闪烁。
• 3D 功能：
◦ 基于 Rage II 架构简化，支持 Direct3D 5.0 和 OpenGL
1.1，但性能极弱：
◦ 仅能运行《雷神之锤1》等早期 3D 游戏（320×240 分辨率下约 10 FPS）。
◦ 无硬件 T&L（几何变换），所有 3D 计算依赖 CPU。
三、历史背景与应用场景
1. 时代背景
• 发布时间：1996–1997年，正值 PC 从纯 2D 向 3D 过渡的初期，ATI 借此试水入门级
3D 市场。
• 技术意义：
◦ 是 ATI 从纯 2D 转向 3D 加速的过渡产品，为后续 Rage Pro 系列积累了经验。
◦ 其 TV 输出功能成为后期 All-in-Wonder 系列的雏形。
2. 实际用途
• 办公与多媒体：
◦ 在 Windows 95/98 下流畅运行 Office 97、Photoshop 4.0 等 2D
软件。
◦ 通过 TV 输出连接 CRT 电视，实现简单的视频演示（如 Powerpoint 投影）。
• 游戏表现：
◦ 2D 游戏（如《命令与征服》《暗黑破坏神1》）可稳定运行。
◦ 3D 游戏体验有限，需降低分辨率和特效（如《古墓丽影1》在 640×480 分辨率下勉强可玩）。
• OEM 预装：
常见于戴尔、康柏等品牌机，作为 “性价比图形方案” 捆绑销售。
四、局限性与历史地位
1. 技术短板
• 显存与带宽瓶颈：
2MB 显存无法满足高分辨率 3D 纹理需求，PCI 总线带宽（最高 133
MB/s）限制了数据传输效率。
• 3D 性能不足：
缺乏专用 3D 加速单元，实际游戏表现远落后于同期的 3dfx Voodoo 1。
2. 历史意义
• 过渡性产品：
标志着 ATI 开始重视消费级 3D 市场，但受限于技术积累，未能撼动 S3、3dfx 的地位。
• 复古收藏价值：
因其 TV 输出功能和早期 3D 尝试，成为复古计算爱好者研究 ATI 技术演进的重要样本。
五、驱动与兼容性
1. 操作系统支持
• 原生支持：
DOS 6.22、Windows 95/98（需安装专用驱动）。
• 现代系统兼容性：
◦ Windows XP 及以上需通过第三方工具（如 DriverDoc）安装兼容驱动，但可能存在稳定性问题。
◦ 不支持 DirectX 9+ 或 OpenGL 2.0 以上 API。
2. 驱动特性
• 2D 优化：
提供 TrueType 字体抗锯齿和 颜色深度动态切换（需重启系统）。
• 3D 限制：
驱动面板仅支持基本参数调整（如分辨率、刷新率），无高级 3D 设置。
六、如何获取更多信息
1. 硬件识别：

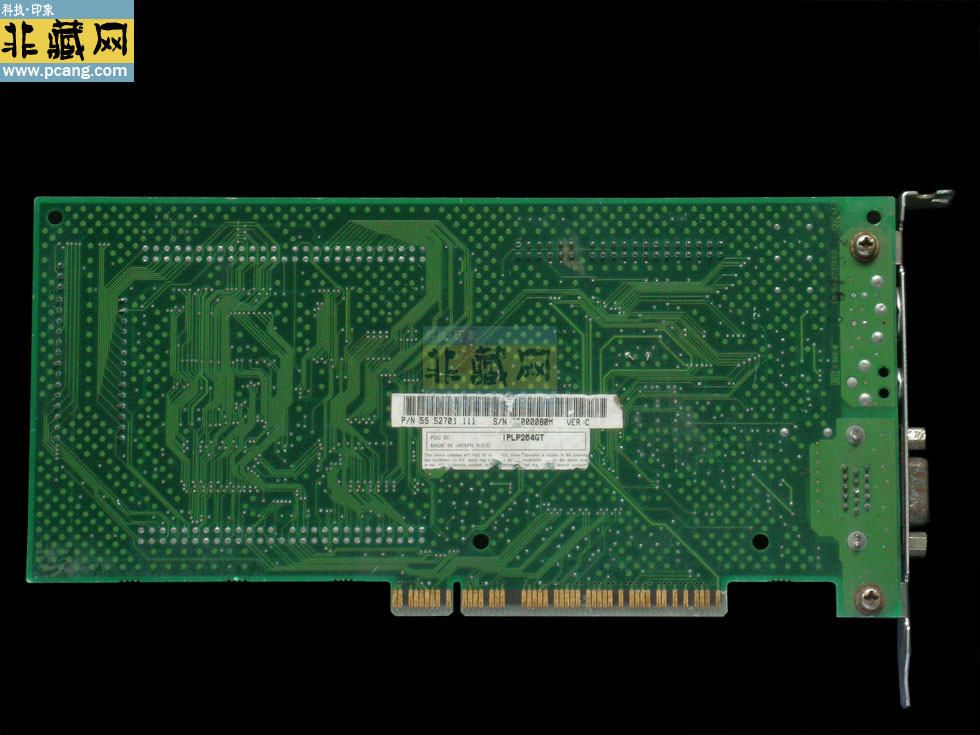

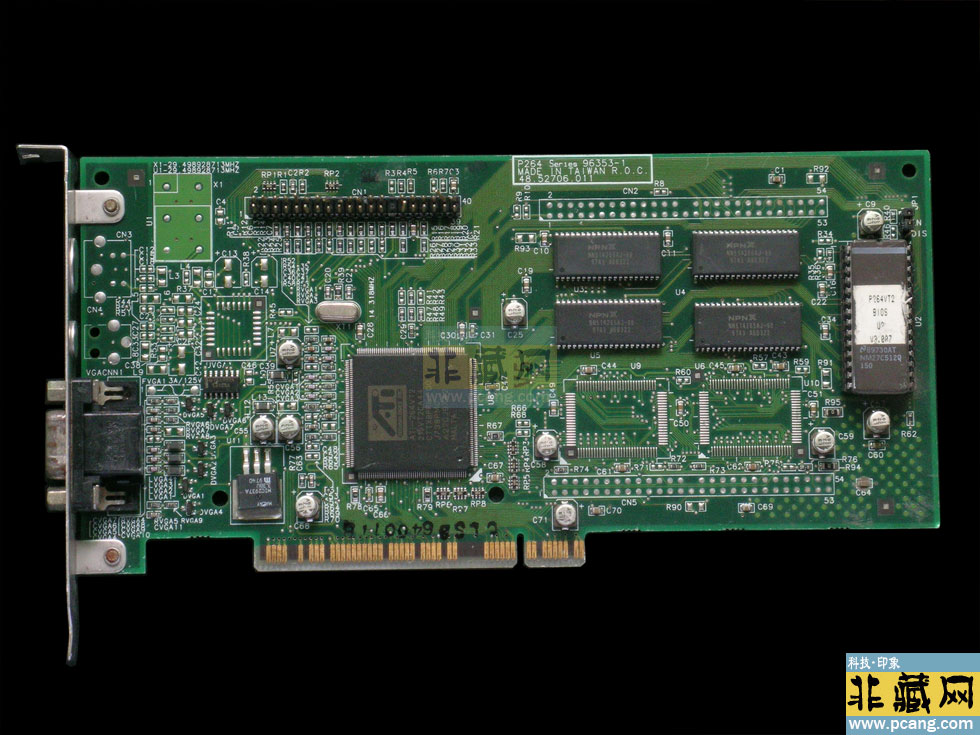

◦ 检查显卡 PCB 上的标签，核心芯片通常印有 “ATI 264 VT4” 或 “Rage II”
字样。
◦ 通过 Windows 设备管理器查看硬件 ID（如 PCI\VEN_1002&DEV_7120）。
2. 驱动下载：
◦ 复古驱动可从 VOGONS 驱动库 搜索 “ATI Mach64 VT4”。
◦ 现代系统驱动可尝试 Solvusoft 驱动更新工具。
3. 性能测试：
◦ 在 DOSBox 或 VirtualBox 中模拟 Windows 98，测试 2D 加速效果和
3D 游戏兼容性。
总结
ATI Mach64 VT4 P264 是 ATI 在 1990 年代中期推出的 2D 强化型显卡，凭借 TV 输出和基础
3D 功能在 OEM 市场占据一席之地。尽管其 3D 性能有限，但作为 ATI
技术转型的重要节点，它见证了 PC 图形从 2D 向 3D
过渡的关键时期。对于复古硬件爱好者而言，该卡是研究 ATI 早期产品线的理想样本。
|
