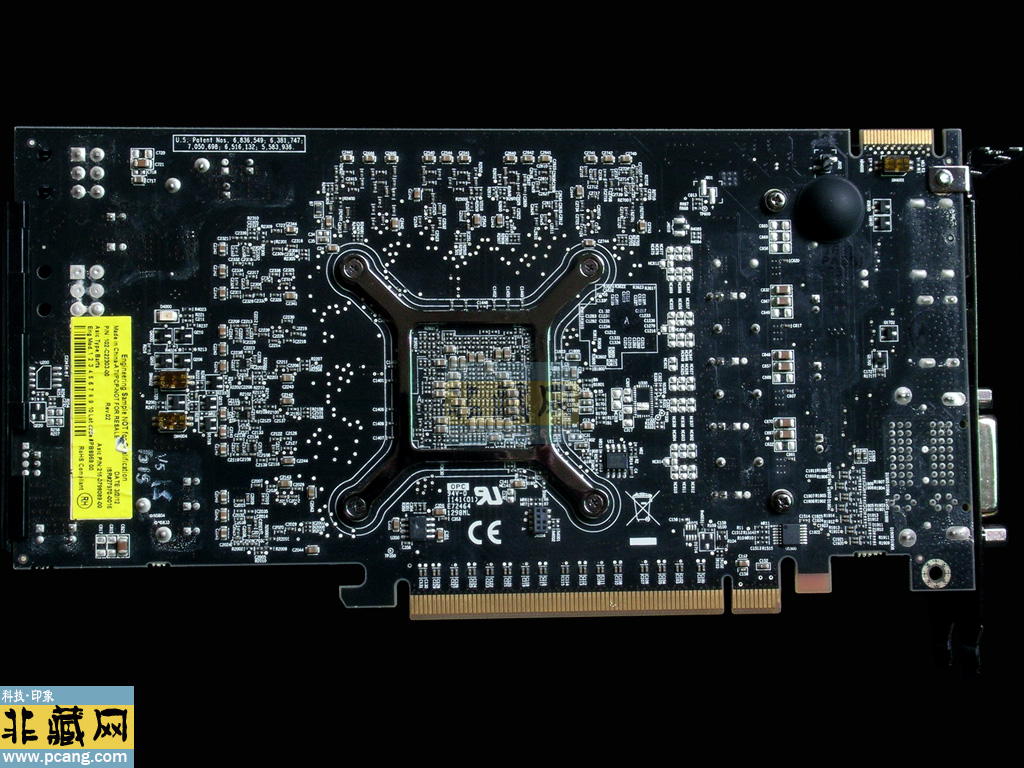

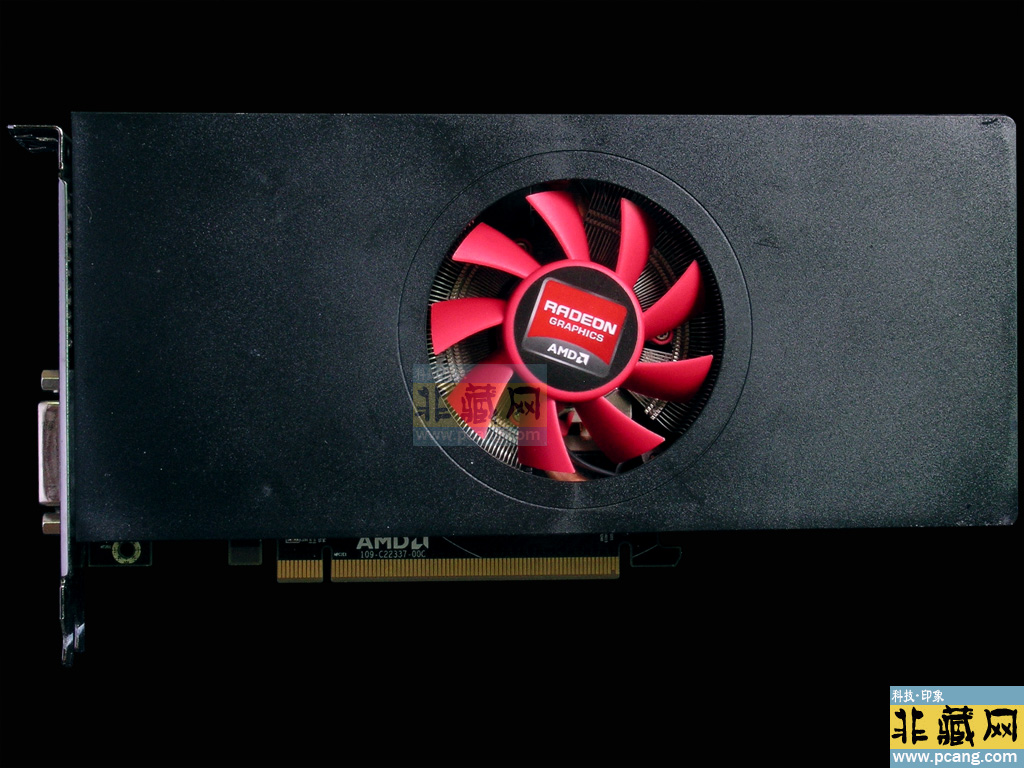

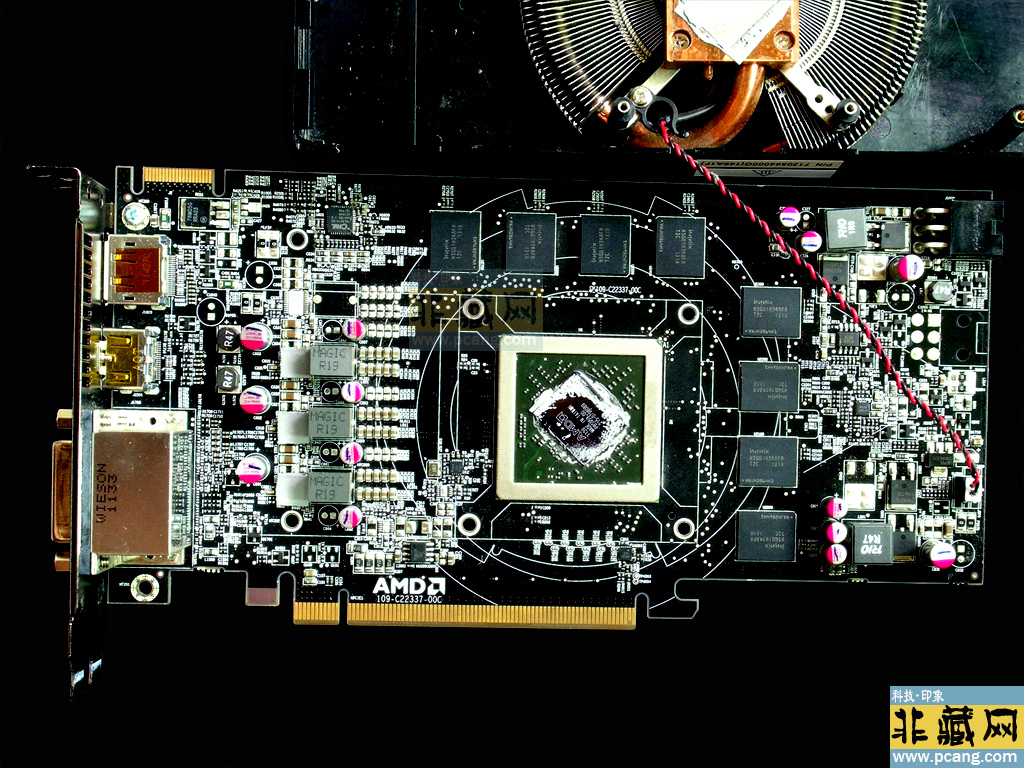

ATI Barts（HD6870）Engineering Sample显卡是AMD推出的Radeon HD6870系列中的工程样品显卡。

核心架构

基于Barts核心，采用40nm制造工艺，流处理器数量为1120个，线程管理器有两个，相比之前的Cypress核心，在流处理器数量减少的情况下，通过效率提升，能实现更好的性能表现。还支持MLAA形态抗锯齿，这是一种后期处理特效，可在渲染后通过DirectCompute计算找出画面中对比度高的地方，然后在边缘添加过渡像素以实现抗锯齿功能。

规格参数

• 接口类型：PCI - E 2.1。

• 核心频率：通常为900MHz或915MHz。

• 显存：类型为GDDR5，容量1G，位宽256 - bit，显存频率4200MHz。

• 3D API：DirectX版本11，OpenGL版本4.2。

• 接口：有2个DVI接口、1个HDMI接口和2个MINI - DP接口，最大分辨率2560×1600。

• 电源接口：6pin×2。

工程样品显卡通常是在显卡正式量产前用于测试和研发的版本，与最终的零售版在某些方面可能存在差异，如BIOS设置、频率稳定性、散热设计等。

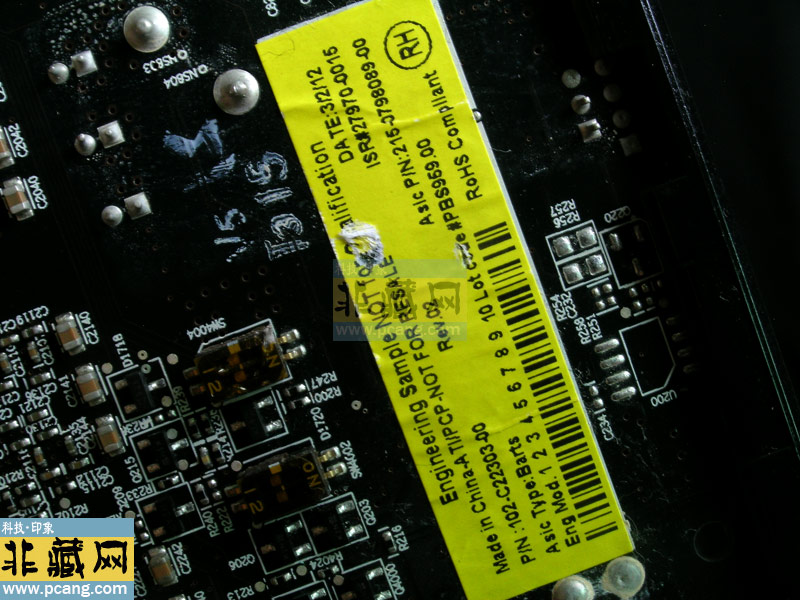

工程样品（Engineering Sample，ES ，prototype），为产品工程设计阶段、产品开发中期、或提供给顾客和合作伙伴的非公开产品样品。通常外观标有"ES"或者“Not for Sale”等明显标记。由于非公开阶段和技术保密阶段的样品无官方资料，相关资料待收集补充。
