ATI Mach8 Graphics Ultra是ATI在1992年推出的一款面向发烧友级别的图形卡。以下是其详细介绍：

• 核心参数：基于800nm工艺的Mach8图形处理器，芯片面积为90mm²，拥有1个像素着色器，没有顶点着色器、纹理映射单元，只有1个ROP。配备1MB的VRAM，位宽32位，GPU和内存频率均为10MHz，带宽为40.00MB/s。

• 性能特点：由于不支持DirectX等现代图形接口，无法运行最新的游戏，只能在一些较老的游戏和图形应用中发挥作用。推荐的游戏分辨率为640×480、1280×720和1366×768。

• 硬件设计：采用单插槽设计，无需额外的电源连接器，显示输出接口为1个VGA接口。

• 市场情况：推出时的价格为899美元，在当时属于较高端的产品，但随着图形技术的快速发展，其性能很快就被后续产品所超越。

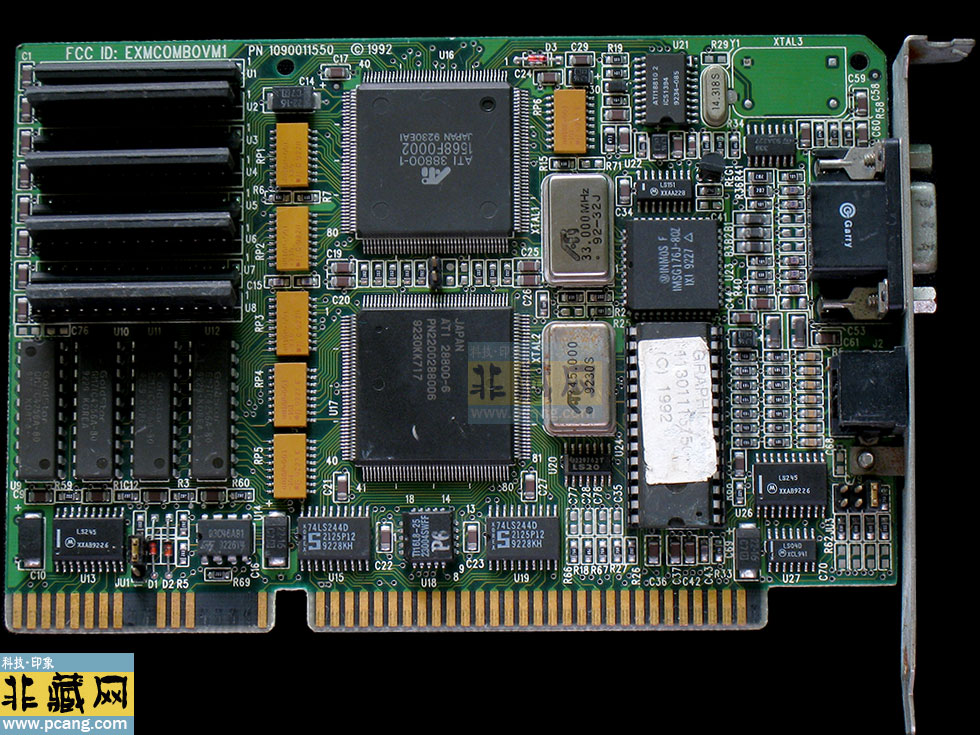

  ATI Graphics Ultra 是ATI 于1992年推出的ISA 接口显卡，基于Mach8 图形处理器，定位 高端2D 加速市场，主打 Windows 图形性能与创新功能。

一、核心技术规格

1. 硬件架构

• 芯片：

◦ 采用 ATI Mach8 核心（型号 38800-1），基于800nm 工艺，Die 尺寸90 mm²，集成约 100 万晶体管。

◦ 独立协处理器设计：主芯片负责显示输出，Mach8 协处理器专门加速 Windows 图形界面（如块传输、字体渲染），显著提升 GUI 流畅度。

• 显存：

◦ 1 MB VRAM（32位总线），带宽80 MB/s，支持双缓冲（Double Buffering）减少动画闪烁。

◦ 显存分为 协处理器专用区（512 KB）和VGA 显示区（256-512 KB），可通过SIPPs 扩展至 1 MB。

2. 接口与输出

• 总线：
ISA 16-bit，兼容早期PC 主板，但带宽受限（最高 8 MB/s）。

• 显示接口：

◦ 标准 DB-15 VGA，支持最高 1024×768@256色或 800×600@16位色分辨率。

◦ 部分型号集成 总线鼠标接口，捆绑 3 键机械鼠标（虽兼容但手感一般）。

3. 特色功能

• Crystal Font 技术：
硬件加速矢量字体渲染，支持实时生成高分辨率字体（如 300 DPI 级效果），Windows 下字符显示速度达 40,000 字符/秒，远超同期竞品。

• 视频叠加：
支持硬件 YUV-to-RGB 转换，可流畅播放MPEG-1 视频（需软件解码），但无 TV 输出功能。

二、市场定位与历史背景

1. 目标用户与竞品

• 定位：
面向 商业办公和早期Windows 用户，强调2D 性能与多任务处理能力，价格高达899 美元（1992年），属高端产品线。

• 竞品对比：

◦ 性能优势：
在 Windows 3.1 下，图形渲染速度比同期 S3 801 快 30%，尤其在多窗口切换和字体显示上表现突出。

◦ 局限性：
无 3D 加速功能，ISA总线带宽成为瓶颈，无法满足高端图形需求。

2. 技术意义

• 过渡性产品：
是 ATI 从 纯 VGA 显卡转向图形加速卡的关键节点，为后续 Mach32 系列积累了经验。

• 行业影响：
Crystal Font 技术被微软借鉴，推动了Windows 字体渲染标准的发展；ISA 接口设计反映了 1990 年代初 PC 硬件的局限性。

三、实际应用与性能表现

1. 办公与多媒体

• 软件兼容性：

◦ 原生支持Windows 3.1、DOS 6.22，驱动可适配AutoCAD 等专业软件。

◦ 配合Crystal Font 技术，在 Word 6.0 和Excel 5.0 中实现平滑字体显示，显著提升办公体验。

• 视频播放：
可通过软件解码播放 MPEG-1 视频（如《侏罗纪公园》片段），但受限于显存带宽，分辨率最高仅 320×240。

2. 游戏表现

• 2D 游戏：

◦ 《毁灭战士》《德军总部 3D》等早期 2D 游戏可稳定运行（640×480 分辨率，20-30 FPS）。

◦ 支持双缓冲技术，减少动画闪烁，优于同期 PCI 显卡。

• 3D 游戏：
无硬件 3D 加速，仅能通过软件模拟运行《雷神之锤1》等早期 3D 游戏（320×240 分辨率，5-8 FPS）。

四、驱动与兼容性

1. 操作系统支持

• 原生支持：
DOS 6.22、Windows 3.1/95（需安装专用驱动）。

• 现代系统兼容性：

◦ Windows XP 及以上需通过 第三方驱动工具（如 DriverDoc）安装兼容驱动，但可能存在稳定性问题。

◦ 不支持 DirectX 9+ 或 OpenGL 2.0 以上 API。

2. 驱动特性

• 2D 优化：
提供 TrueType 字体抗锯齿和 颜色深度动态切换（需重启系统）。

• 配置工具：
附带 Ultra-8514 工具包，可测试显卡性能、设置启动分辨率，并支持 DOS 下的高级模式调整。

五、型号衍生与混淆点

1. 常见变种

• Graphics Ultra Plus（1993年）：

◦ 升级为 Mach32 核心，显存增至 2 MB EDO DRAM，支持 1280×1024@16色分辨率，价格降至 499 美元。

◦ 移除内存孔径（Memory Aperture）功能，稳定性显著提升。

• Graphics Ultra Pro（1993年）：

◦ 采用 VLB 接口，显存 2 MB VRAM，支持 1280×1024@65536色非交错模式，定位高端工作站市场。

2. 命名混淆

• Mach8 vs. Mach32：
用户常将 Mach8 与后期的 Mach32 混淆。Mach8 是 双芯片设计（主芯片+协处理器），而 Mach32 为 单芯片集成方案，性能提升约 50%。

• OEM 定制版：
戴尔、康柏等品牌机可能将 Graphics Ultra 改名为 “PremierColor” 或 “Advantage”，但核心规格不变。

六、收藏与复古计算价值

1. 历史意义：
作为 ATI 首款 Windows 图形加速卡，其 Crystal Font 技术和双芯片架构具有里程碑意义，是研究 PC 图形技术演进的重要样本。

2. 收藏建议：

◦ 注意区分 Mach8 核心（芯片编号 38800-1）与后期 Mach32 变种，后者更常见但性能更强。

◦ 优先选择带 完整驱动软盘和 捆绑鼠标的版本，提升收藏完整性。

3. 实际用途：

◦ 在 DOSBox 或 VirtualBox 中模拟 Windows 3.1，可体验其 2D 加速效果。

◦ 搭配 CRT 显示器，可还原 1990 年代早期 PC 的图形界面风格。

七、驱动与资源获取

1. 驱动下载：

◦ 复古驱动可从 VOGONS 驱动库 搜索 “ATI Mach8” 获取，支持 Windows 3.1 和 DOS。

◦ 现代系统驱动可尝试 Solvusoft 驱动更新工具，但兼容性有限。

2. 技术文档：

◦ 官方手册可从 dosdays.co.uk 下载，包含硬件配置指南和性能测试工具。

3. 社区支持：

◦ 访问 VOGONS 论坛 的 “ATI” 板块，获取玩家经验和改装建议。

总结

     ATI Graphics Ultra 是ATI 在 1990 年代初期推出的高端 2D 加速卡，凭借Mach8 协处理器和 Crystal Font 技术在Windows 图形市场占据一席之地。尽管其 3D 性能薄弱且受限于ISA总线，但作为ATI技术转型的关键产品，它见证了PC从文本界面向图形化时代的过渡。对于复古硬件爱好者而言，该卡不仅是技术史的活化石，也是体验早期 Windows 系统的理想平台。
