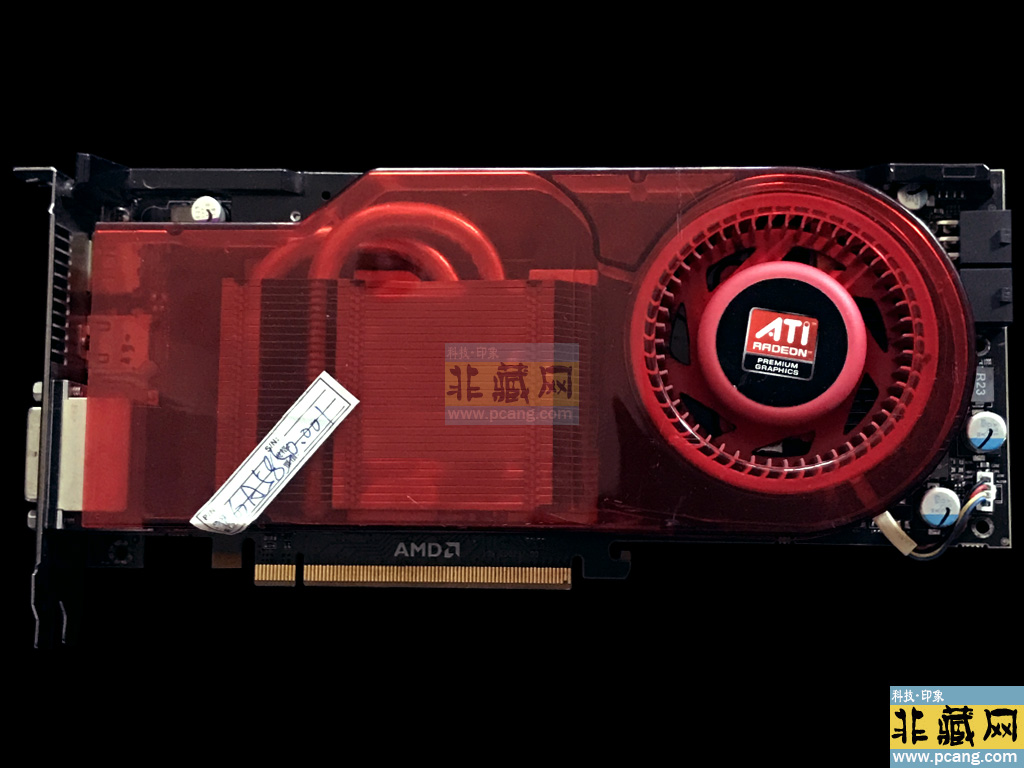

ATI HD5850
SAMPLE是ATI（现AMD）于2009年推出的基于Cypress架构的工程样品显卡，核心代号RV870，采用40nm工艺制造，晶体管数量约21.5亿，定位高端桌面图形市场。作为Radeon
HD 5850量产版的早期测试版本，其技术特性和市场定位与最终产品存在显著差异：
一、技术架构与规格
1. 核心设计
HD5850 SAMPLE基于Cypress架构，与量产版共享1440个流处理器、72个纹理单元（TMU）和32个光栅单元（ROP），支持DirectX
11和OpenGL
4.1。但作为工程样品，其核心频率可能存在调试性波动，早期版本可能低于量产版的725MHz，后期测试版可能提升至760MHz以上。显存配置方面，样品可能搭载三星0.4ns
GDDR5颗粒，默认频率4000MHz（等效），带宽128GB/s，但部分测试版可能支持更高的4200MHz超频潜力。
2. 供电与散热

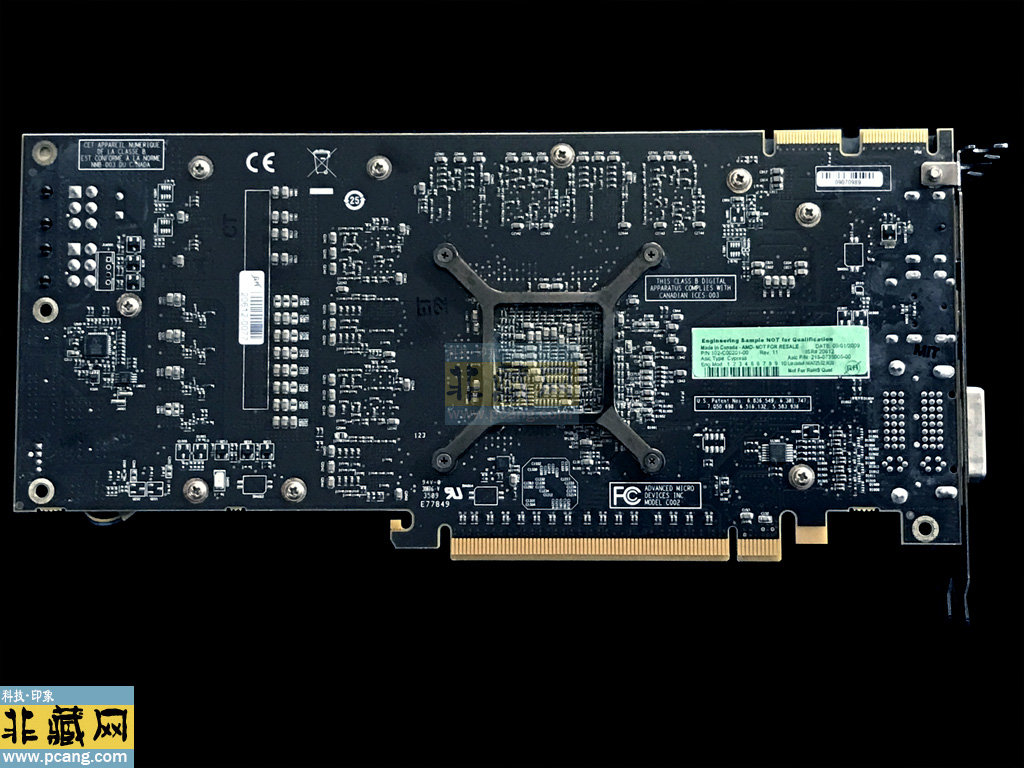

采用6相数字供电（量产版为4+2相），搭配双6-pin外接供电接口，支持更高的电压调节范围，部分样品可能配备未公开的散热模组（如真空腔均热板+4热管设计），以应对高频测试需求。PCB设计上，样品可能采用10层板（量产版为8层），并预留更多测试焊点，方便工程师监测信号稳定性。
3. 接口与功能

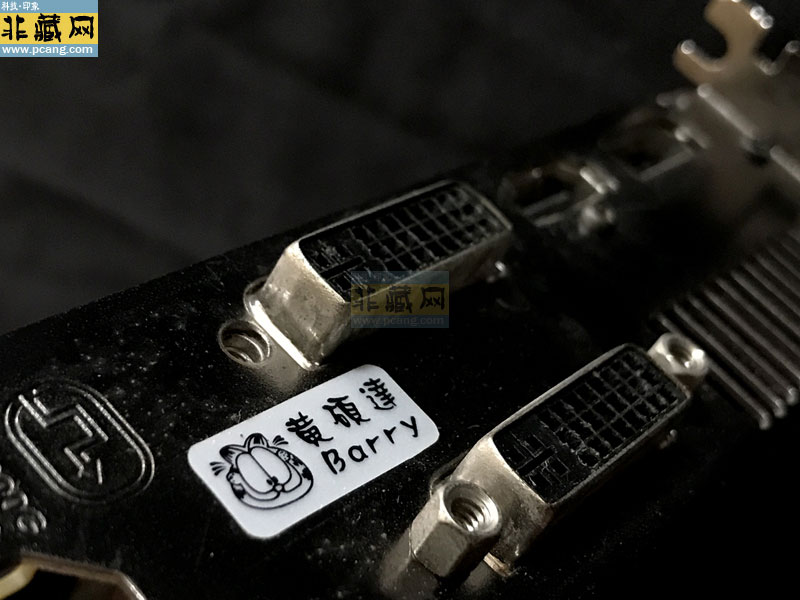

输出接口通常为双DVI+HDMI+DisplayPort，但部分工程样品可能配备6个DisplayPort接口（如Radeon HD 5850
6DP型号），用于测试Eyefinity多屏技术的极限扩展性。此外，样品可能支持未公开的BIOS功能，如解锁PCIe 3.0兼容性（量产版仅支持PCIe
2.0）。
二、性能表现与测试
1. 理论性能
◦ 浮点运算：在725MHz核心频率下，单精度浮点性能约2.08 TFLOPS，与量产版相当；若超频至800MHz，性能可突破2.3 TFLOPS，接近同期NVIDIA
GeForce GTX 460。
◦ 游戏表现：在《孤岛危机》1920×1080分辨率下，中画质帧率约30 FPS，复杂场景可能降至20 FPS，略逊于量产版的优化驱动表现。
2. 与量产版差异
◦
频率与稳定性：量产版通过BIOS锁定核心/显存频率，而样品可能存在未校准的电压控制，导致长时间负载下稳定性下降。例如，部分样品在超频至850MHz时显存可能出现花屏。
◦ 功能验证：样品可能包含未启用的硬件单元（如额外的ROP单元），但量产时因良率问题被屏蔽。
三、驱动与兼容性
1. 系统支持
官方仅提供Windows 7/Vista测试驱动，缺乏对DirectX 12的支持。现代系统（如Windows 10/11）需通过修改版驱动（如使用AMD
Legacy驱动）实现有限兼容，但可能出现显存管理错误或性能下降。
2. 软改潜力
部分用户尝试通过刷写量产版BIOS解锁隐藏功能，但可能导致硬件损坏。此外，由于工程样品的PCB设计差异，无法通过更换显存或核心提升性能。
四、历史地位与收藏价值
1. 行业意义
HD5850 SAMPLE是ATI在消费级显卡中首次完整实现DirectX 11特性的技术验证平台，其Eyefinity多屏输出和UVD 3.0视频解码为后续FirePro系列奠定了基础。样品中测试的功耗控制技术（如PowerPlay
6.0）也被应用于移动显卡。
2. 收藏市场

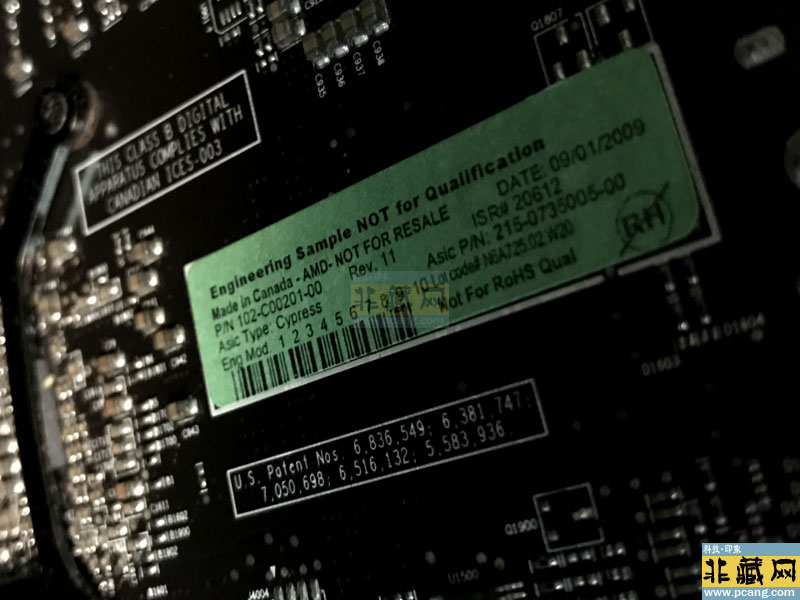

作为未正式发售的工程样品，HD5850
SAMPLE流通量极少，主要存在于硬件博物馆或资深收藏者手中。二手市场价格约800-1500美元，成色良好且带有原厂测试报告的版本可达2000美元，但实际交易案例罕见。其收藏价值主要体现在：
◦ 技术稀缺性：早期测试版可能包含未公开的架构调整，如流处理器分组方式。
◦ 设计独特性：部分样品采用非标准PCB布局（如双BIOS设计），或配备定制散热模组。
3. 替代选择
现代用户若需体验复古硬件，可选择二手HD5850量产版（价格约50-100美元），其驱动支持更完善，且能通过超频接近样品性能。
五、总结
ATI HD5850
SAMPLE作为一款未量产的工程样品，展现了ATI在旗舰显卡技术上的探索与试错。其核心架构和供电设计为后续Radeon HD
6800系列提供了宝贵经验，但受限于驱动兼容性和现代系统支持，实际应用价值较低。如今，它更多作为硬件历史的见证，在复古计算爱好者和收藏者中具有特殊意义。对于普通用户而言，HD5850
SAMPLE的技术细节和市场稀缺性使其成为了解显卡发展历程的重要案例，但实际使用仍需依赖量产版或现代替代品。 |
