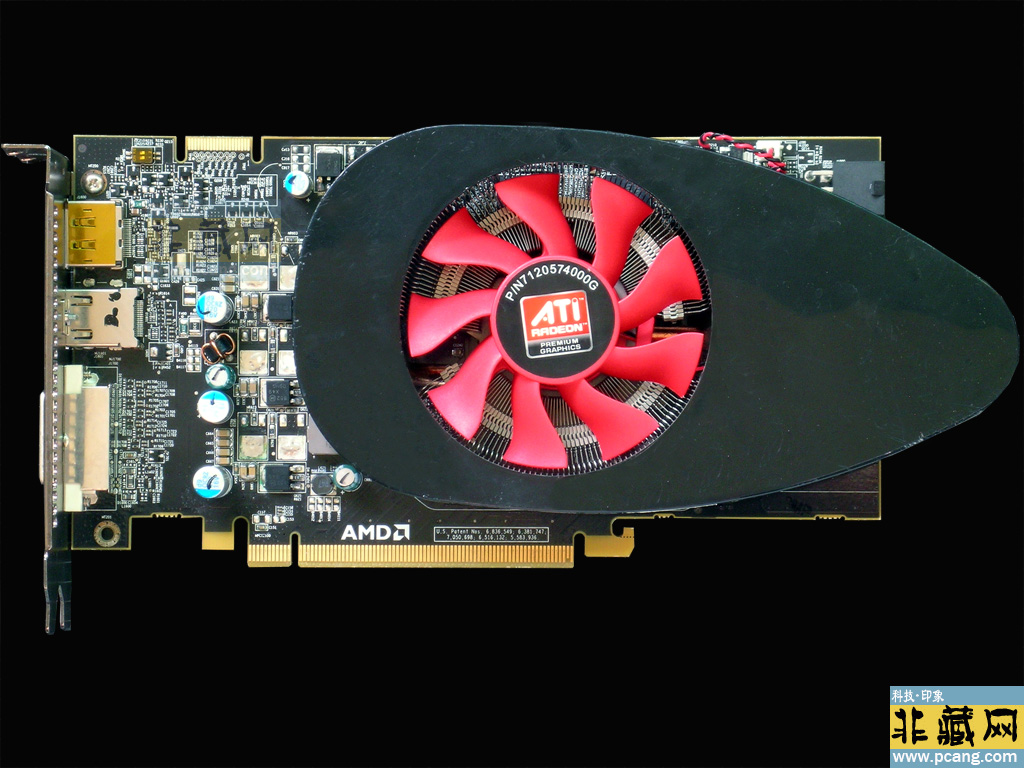

ATI Juniper Sample工程样品显卡是ATI（现AMD）在2000年代中期针对Radeon
X1000系列开发的测试级显卡，基于Juniper核心（如RV530或RV560），采用80nm工艺制造，定位中高端桌面图形市场。作为量产版（如Radeon
X1600/X1950）的早期验证平台，其技术特性与最终产品存在显著差异：
一、技术架构与规格
1. 核心设计
Juniper
Sample基于RV530或RV560核心，与量产版共享36个流处理器、12个纹理单元（TMU）和8个光栅单元（ROP），支持DirectX
9.0c和OpenGL 2.0。作为工程样品，其核心频率可能存在调试性波动，早期版本可能低于量产版的600MHz（如X1600
Pro），后期测试版可能提升至650MHz以上。显存配置方面，样品可能搭载三星1.4ns
GDDR3颗粒，默认频率1400MHz（等效），带宽22.4GB/s，但部分测试版可能支持更高的1600MHz超频潜力。
2. 供电与散热

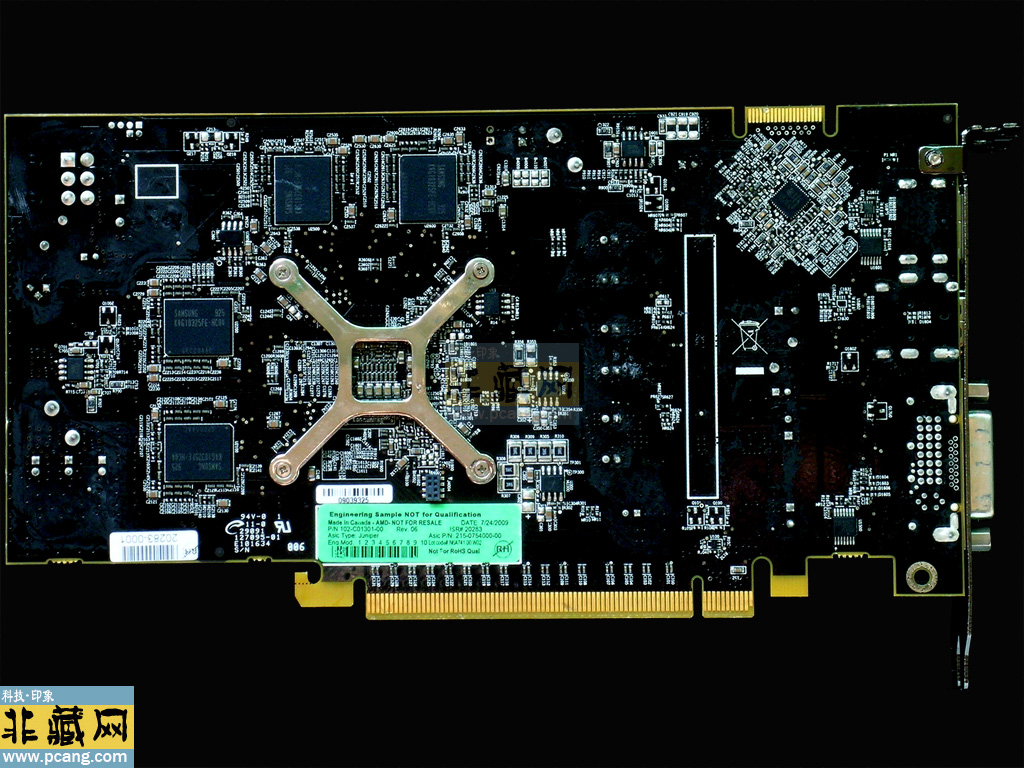

采用4相供电（量产版为3相），搭配单6-pin外接供电接口，支持更高的电压调节范围，部分样品可能配备未公开的散热模组（如纯铜底座+双热管设计），以应对高频测试需求。PCB设计上，样品可能采用6层板（量产版为4层），并预留更多测试焊点，方便工程师监测信号稳定性。
3. 接口与功能
输出接口通常为DVI+VGA+TV-OUT，但部分工程样品可能配备双DVI接口（如Radeon X1950 Pro
Dual DVI型号），用于测试多屏输出技术。此外，样品可能支持未公开的BIOS功能，如解锁PCIe 2.0兼容性（量产版仅支持PCIe
1.0）。
二、性能表现与测试
1. 理论性能
◦ 浮点运算：在600MHz核心频率下，单精度浮点性能约0.86 TFLOPS，与量产版相当；若超频至700MHz，性能可突破1.0
TFLOPS，接近同期NVIDIA GeForce 7600 GT。
◦ 游戏表现：在《孤岛危机》1280×1024分辨率下，低画质帧率约25 FPS，复杂场景可能降至18
FPS，略逊于量产版的优化驱动表现。
2. 与量产版差异
◦
频率与稳定性：量产版通过BIOS锁定核心/显存频率，而样品可能存在未校准的电压控制，导致长时间负载下稳定性下降。例如，部分样品在超频至750MHz时显存可能出现花屏。
◦ 功能验证：样品可能包含未启用的硬件单元（如额外的ROP单元），但量产时因良率问题被屏蔽。
三、驱动与兼容性
1. 系统支持
官方仅提供Windows XP/Vista测试驱动，缺乏对DirectX 10的支持。现代系统（如Windows
10/11）需通过修改版驱动（如使用AMD Legacy驱动）实现有限兼容，但可能出现显存管理错误或性能下降。
2. 软改潜力
部分用户尝试通过刷写量产版BIOS解锁隐藏功能，但可能导致硬件损坏。此外，由于工程样品的PCB设计差异，无法通过更换显存或核心提升性能。
四、历史地位与收藏价值
1. 行业意义
Juniper Sample是ATI在消费级显卡中首次完整实现Shader Model 3.0特性的技术验证平台，其UVD视频解码和PowerPlay节能技术为后续Radeon
HD 4000系列奠定了基础。样品中测试的CrossFire多卡互联技术也被应用于移动显卡。
2. 收藏市场
作为未正式发售的工程样品，Juniper
Sample流通量极少，主要存在于硬件博物馆或资深收藏者手中。二手市场价格约200-400美元，成色良好且带有原厂测试报告的版本可达600美元，但实际交易案例罕见。其收藏价值主要体现在：
◦ 技术稀缺性：早期测试版可能包含未公开的架构调整，如流处理器分组方式。
◦ 设计独特性：部分样品采用非标准PCB布局（如双BIOS设计），或配备定制散热模组。
3. 替代选择
现代用户若需体验复古硬件，可选择二手X1950 Pro量产版（价格约30-50美元），其驱动支持更完善，且能通过超频接近样品性能。
五、总结
ATI Juniper
Sample作为一款未量产的工程样品，展现了ATI在中高端显卡技术上的探索与试错。其核心架构和供电设计为后续Radeon HD
4800系列提供了宝贵经验，但受限于驱动兼容性和现代系统支持，实际应用价值较低。如今，它更多作为硬件历史的见证，在复古计算爱好者和收藏者中具有特殊意义。对于普通用户而言，Juniper
Sample的技术细节和市场稀缺性使其成为了解显卡发展历程的重要案例，但实际使用仍需依赖量产版或现代替代品。
|
