深圳的市场上，有很多用于工厂测试芯片和存储器用的工具，这种基于一般常用板卡改造的工具用卡，专业称之为“治具”。我们常见的有用一些杂牌显卡改造的GPU检验治具、显存检测治具和控制芯片检验治具。如果将这些“工具”放到内地市场，很容易被一些人误认为是“原厂样品”或“实验室样品”，并造成一种概念性的混淆。其实区分这两者的性质，除了一些理论性的硬性条件之外，有一个最简单的方法和根据，就是判断承载治具的板卡是为原厂工程样品，或者是专为治具开发的母版。否幸好我们经常浏览这些工具，很容易识别出原厂样品与“工具”之间的差别。

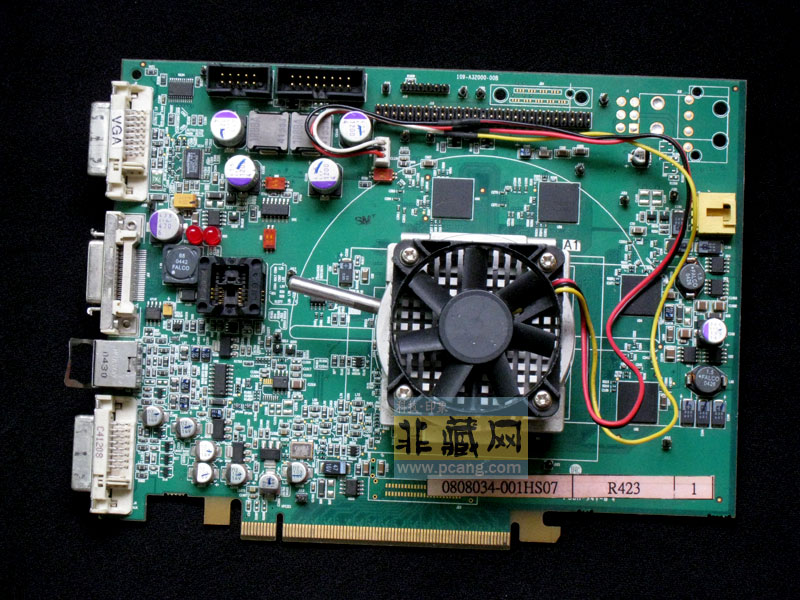

   老华强的3楼，不泛有一些特别的板卡出现。这张ATI的原厂工程样品，是在一个比较熟悉的柜台，尘封了好久也没有被注意到。原来在这个柜台也场找些比较旧款的板卡，和柜台的杨老板也算是熟悉。才得知这张少有的样品显卡，是被老板 质押下欠维修费客户的暂存物品，因为客户有意躲避债务，这张原本客户要带回的样品显卡就被扣下了一年多，直到被我偶然间发现，才让这张原来只有在网络论坛上传看多年的图片，有了实物的验证。 同时也刷新了一些人对治具和改造工具之间的错误认知。

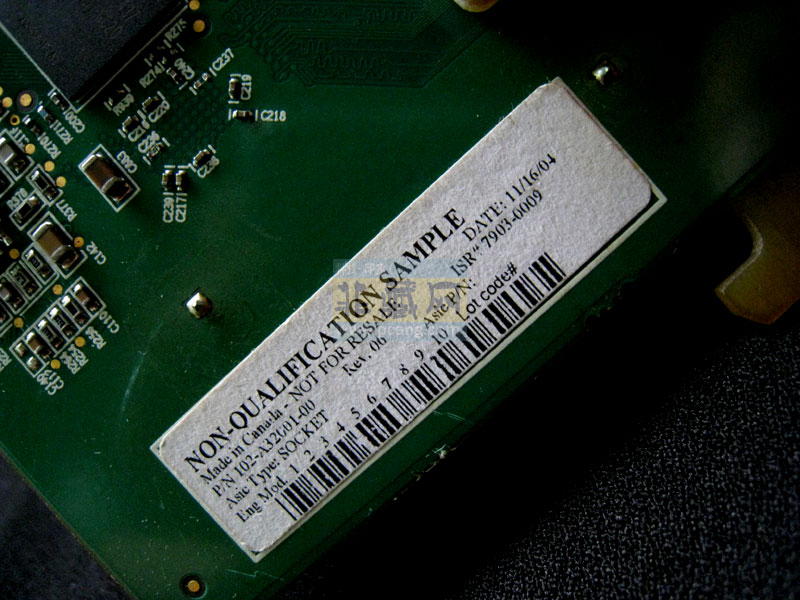

      ATI R423 SAMPLE带主芯片治具的工程样品显卡属于ATI（现AMD）早期PCI-E时代的测试产品，基于R423核心设计，主要用于验证X800系列显卡的技术可行性。

一、技术定位与核心架构

      R423是ATI X800系列的核心代号之一，属于R420核心的升级版，采用0.13微米工艺制造，原生支持PCI-E接口。其硬件规格与R420完全一致，包括16条像素管线和6组顶点处理器，但通过优化工艺提升了频率上限。工程样品如HIS Radeon X800XT PCI-E ES的核心频率为475MHz（量产版通常为500MHz以上），搭配Samsung GDDR3-2.0ns显存，显存位宽256bit，带宽达32GB/s。这类显卡支持DirectX 9.0c和OpenGL 1.5，具备双头输出能力，最大分辨率可达2048×1536。

二、主芯片治具的功能设计

主芯片治具是工程样品的核心特征，用于测试芯片的稳定性与电气性能。根据芯片测试治具的通用设计原理，R423工程样品的治具可能包含以下特性：

1. 精密接触结构：通过镀金探针阵列与显卡核心引脚直接连接，确保信号传输稳定性，支持高频率测试（如GDDR3显存的1000MHz等效频率）。

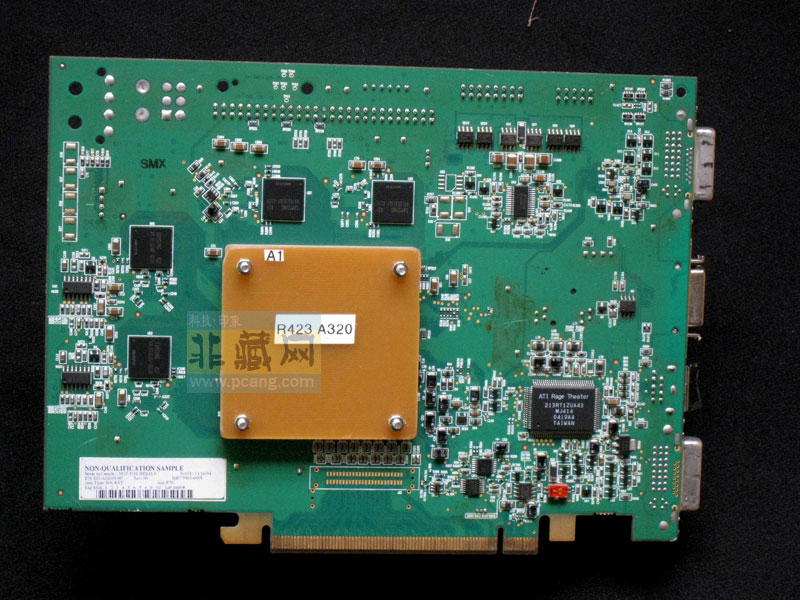

2. 导热与散热设计：采用铜块或铝合金材质的导热块，配合护板结构，将核心产生的热量快速导出，避免测试过程中过热导致数据偏差。

3. 多维度测试接口：集成独立供电接口（如6Pin外接电源）、信号监测点和可编程逻辑控制器，可模拟不同负载条件下的芯片表现。

4. 兼容性扩展：部分治具可能预留额外接口，用于连接示波器、逻辑分析仪等专业设备，便于工程师实时监控信号完整性。

三、工程样品的特殊属性

1. 非量产特征：工程样品通常采用手工焊接工艺，部分元件（如供电模块）可能使用临时替代方案。例如，HIS X800XT ES的6Pin外接电源接口未焊接电容，需通过主板供电补足。

2.性能验证目的：早期工程样品的频率设定保守（如475MHz核心），主要用于验证PCI-E接口兼容性和显存稳定性，后期量产版通过优化工艺将频率提升至520MHz（X800XT PE）

3.测试数据价值：这类显卡的测试结果直接影响量产版的最终规格。例如，R423工程样品的显存延迟数据促使ATI在X800XT PE中采用1.6ns GDDR3颗粒，将显存频率提升至1.1GHz

四、市场流通与收藏价值

1. 稀有性：工程样品通常仅生产数百片，主要用于厂商内部测试和合作伙伴评估，极少流入公开市场。目前可查证的R423工程样品案例集中在2004-2005年的技术评测中。

2. 收藏渠道：可能通过以下途径获取：

◦ 专业电子元件拍卖平台（如eBay企业级卖家）

◦ 退役实验室设备回收渠道

◦ 显卡收藏爱好者社区的私下交易

3. 价值评估：由于缺乏公开交易记录，其市场价值难以量化。参考同类历史工程样品（如NVIDIA NV30工程卡），R423 SAMPLE的收藏价格可能在500-2000美元之间，具体取决于品相、测试报告完整性及附带治具的功能完整性。

五、技术历史意义

R423工程样品是ATI向PCI-E过渡的关键节点产品，其测试数据为后续R430核心（X850系列）的优化提供了重要依据。例如，R423在PCI-E信号完整性测试中暴露的问题，促使ATI在R430中引入更稳定的电源管理方案。此外，这类样品的治具设计理念直接影响了后续显卡测试设备的发展，如自动化探针台的普及。

六、使用与维护建议

1. 功能限制：工程样品可能存在未修复的硬件缺陷（如部分像素管线未完全启用），不建议用于日常游戏或图形工作。

2. 保存条件：需放置在干燥、防静电环境中，治具探针建议定期使用无水乙醇清洁，避免氧化导致接触不良。

3. 技术研究：可通过开源工具（如Radeon BIOS Editor）分析其BIOS文件，获取早期PCI-E显卡的寄存器配置信息，用于历史技术研究。

     ATI R423 SAMPLE带主芯片治具的工程样品显卡是ATI PCI-E时代的重要技术见证，其设计细节和测试数据对理解显卡发展史具有重要价值。对于收藏者而言，这类样品的稀有性和技术特殊性使其成为极具吸引力的藏品，但需注意其非量产属性带来的使用限制。
