ATI Radeon X800 XT是ATI（现AMD）于2004年3月推出的旗舰级AGP接口显卡，基于R420核心（0.13微米工艺），主打DirectX 9游戏性能与多卡互联技术。

一、核心技术规格

1. 硬件架构

• 芯片：

◦ 集成约 1.6亿晶体管，Die尺寸281 mm²，核心频率 500 MHz（AGP版本），浮点运算能力达 8.0 GFLOPS。

◦ 支持 16条像素渲染管线和 6个顶点着色单元，纹理填充率 8.0 GTexel/s，像素填充率 8.0 GPixel/s。

• 显存：

◦ 256 MB GDDR3（256位总线），显存频率 1000 MHz，带宽 32 GB/s，支持 4x/8x各向异性过滤和 256-bit Z/Stencil缓冲。

◦ 显存颗粒多为 三星K4J52324QC-BC12（2.0 ns），超频潜力有限。

2. 接口与输出

• 总线：
AGP 8x（兼容AGP 4x主板），带宽 2.1 GB/s，需外接 4-pin Molex电源接口（最大功耗54W）。

• 显示接口：

◦ 1× DVI-I、1× VGA、1× S-Video，部分型号集成 电视调谐器（如All-in-Wonder版本）。

◦ 支持 双显示器输出，最高分辨率 2048×1536@85Hz（DVI）。

3. 图形能力

• DirectX 9.0b 支持：

◦ 完整支持 SM 2.0b 和 HDR动态范围渲染，但需通过软件模拟实现（如《孤岛惊魂》的伪HDR效果）。

◦ 硬件 抗锯齿（AA）支持最高 16x超采样（SSAA），但性能损耗显著。

• 多卡互联：

◦ 不支持CrossFire技术（缺乏Composting Engine芯片），无法与其他显卡组建多卡系统。

二、市场定位与历史背景

1. 目标用户与竞品

• 定位：
面向 高端游戏玩家和 AGP平台用户，定价 499美元（2004年），对标NVIDIA GeForce 6800 Ultra AGP。

• 竞品对比：

◦ 性能优势：
在《孤岛惊魂》《半条命2》等游戏中，X800 XT AGP平均帧率比6800 Ultra AGP高5-10%，且功耗更低（54W vs 81W）。

◦ 局限性：
缺乏 SM 3.0支持，无法运行《毁灭战士3》的高级特效；AGP 8x带宽成为瓶颈。

2. 技术意义

• AGP时代的性能标杆：
X800 XT AGP是R420架构的巅峰之作，其16条渲染管线和256-bit显存设计为后续PCI-E显卡奠定了基础。

• 多卡技术的试水：
尽管AGP版本不支持CrossFire，但X800 XT的架构设计为ATI后续多卡技术积累了经验。

三、性能表现与游戏实测

1. 理论性能

• 3DMark 05：约 7855分，落后于PCI-E版X800 XT（约8200分）。

• 像素填充率：8.0 GPixel/s，纹理填充率8.0 GTexel/s，接近同期顶级水平。

2. 游戏实测

• DirectX 9 游戏：

◦ 《孤岛惊魂》：1280×1024分辨率，高画质下约 45 FPS（比PCI-E版低3 FPS）。

◦ 《魔兽世界》：1024×768分辨率，中画质下稳定 35 FPS。

• 局限性：

◦ 《毁灭战士3》：需关闭动态光影和抗锯齿，1024×768分辨率下约 28 FPS。

◦ 《光晕2》：因SM 3.0依赖，需通过补丁模拟，性能下降15%。

3. 高清视频

• 硬件解码：
支持 MPEG-2硬件加速，但需搭配ATI AVIVO软件实现流畅播放（如720p视频）。

• HDMI输出：
需外接转接器，仅支持 480p分辨率，不支持HDCP加密。

四、驱动与兼容性

1. 操作系统支持

• 原生支持：
Windows XP/2000（需安装催化剂驱动5.10及以上）。

• 现代系统兼容性：

◦ Windows 7/10需通过 第三方工具（如Omega Drivers）安装兼容驱动，但稳定性较差。

◦ 不支持DirectX 10+或OpenGL 3.0以上API。

2. 驱动特性

• Catalyst Control Center：

◦ 提供 智能超频（Overdrive）和 显存时序调整，但需手动解锁隐藏选项。

◦ 支持 抗锯齿与各向异性过滤组合优化（如4x AA + 8x AF）。

• 稳定性问题：
部分主板可能出现 AGP供电不足导致的花屏，需更新BIOS或搭配外接电源解决。

五、型号衍生与市场策略

1. 常见变种

• X800 XT Platinum Edition（PE）：

◦ 核心频率 520 MHz，显存频率 1120 MHz，性能提升约5%，价格高50美元。

• All-in-Wonder X800 XT：

◦ 集成 电视调谐器和视频输入输出接口，适合多媒体用户，但价格更高。

• 非公版型号：

◦ 蓝宝石、迪兰恒进等厂商推出 超频版（如七彩虹镭风X800 XT白金版，核心520 MHz/显存1120 MHz），采用双槽散热设计。

2. 市场策略

• 价格战：
面对NVIDIA 6800 Ultra AGP的竞争，ATI通过 显存容量差异化（256MB固定配置）和 捆绑游戏（如《波斯王子：时之砂》）提升性价比。

• OEM市场：
戴尔、惠普等品牌机将X800 XT AGP作为 高端游戏PC 的标配显卡，推动AGP平台普及。

六、局限性与历史地位

1. 技术短板

• 架构老化：
R420核心基于2002年的R300架构，相比NVIDIA的NV40系列缺乏 统一渲染架构，能效比偏低。

• 散热设计：
公版单槽涡轮散热器虽压制核心温度（满载约70°C），但显存散热不足，超频潜力受限。

2. 历史意义

• AGP时代的句号：
X800 XT AGP是ATI在AGP接口下的 性能巅峰，其16管线设计为后续PCI-E显卡（如X1800 XT）提供了重要参考。

• 图形技术的里程碑：
尽管缺乏SM 3.0支持，X800 XT的HDR和抗锯齿表现推动了PC游戏画面质量的提升。

七、收藏与复古计算价值

1. 硬件识别：

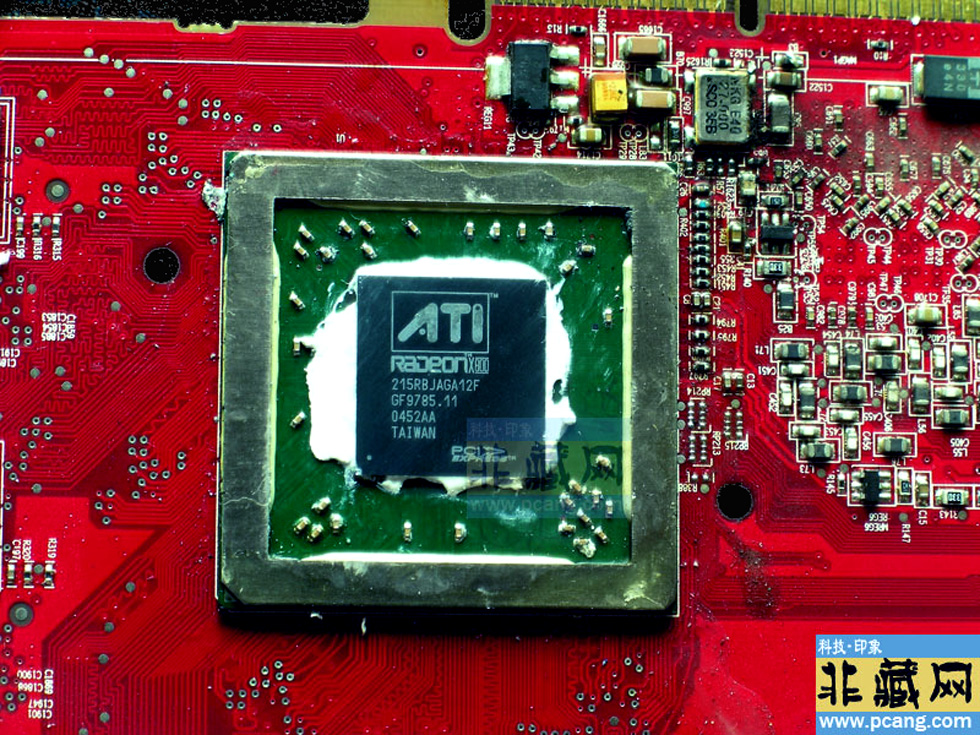

◦ 检查显卡PCB上的 R420核心编号（如“ATI RADEON X800 XT”）和 三星GDDR3显存颗粒。

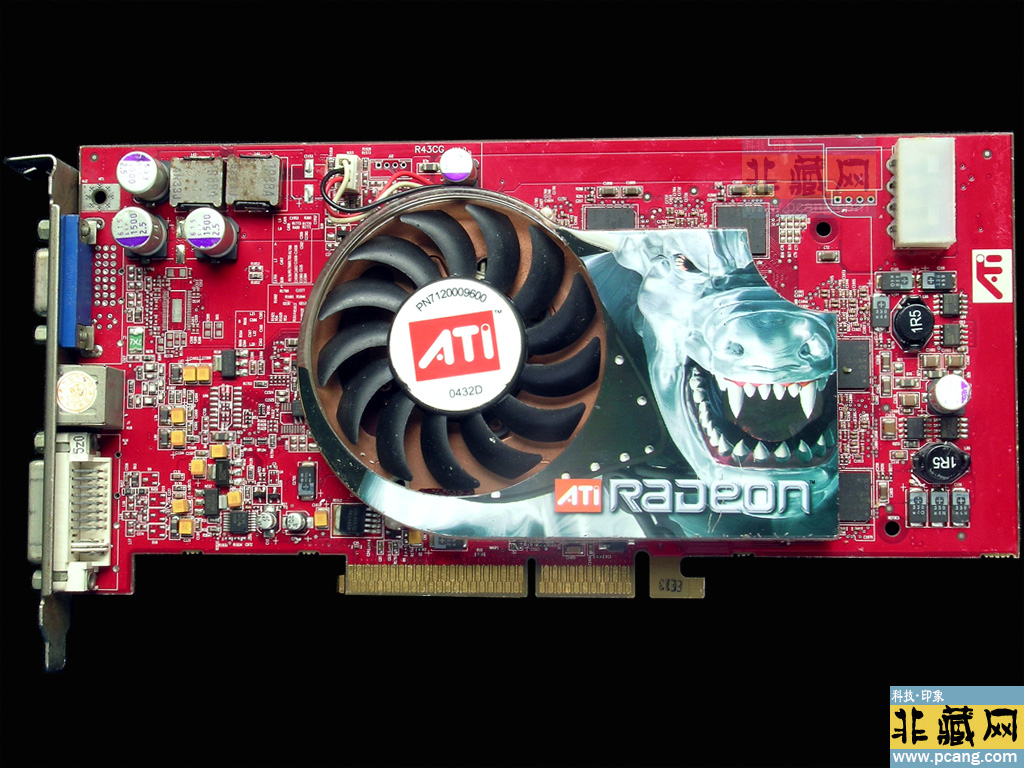

◦ 公版卡采用 蓝色PCB 和 单槽涡轮散热器，而非公版（如蓝宝石）可能推出 双槽散热或 超频版。

2. 性能测试：

◦ 在虚拟机（如VMware）中安装Windows XP，测试《使命召唤2》等DirectX 9游戏的兼容性。

◦ 使用 3DMark 05 对比同期显卡性能。

3. 社区支持：

◦ 访问 VOGONS论坛 的“ATI”板块，获取驱动修改和超频教程。

◦ 加入 Retro PC Gaming 社区，分享复古硬件使用经验。

总结

ATI Radeon X800 XT AGP是ATI在AGP时代推出的 DirectX 9旗舰显卡，凭借16条渲染管线和256-bit显存位宽在高端市场占据一席之地。尽管受限于AGP带宽和架构老化，但其性能表现和技术探索为后续显卡技术演进提供了重要参考。对于复古硬件爱好者而言，该卡不仅是研究ATI技术史的样本，也是体验早期PC 3D游戏黄金时代的理想平台。
