ATI Radeon X850 XT PE（AGP）是ATI于2005年推出的高端AGP接口显卡，基于R480
核心（部分型号采用 R481 原生AGP 核心），主打DirectX 9 游戏性能与多卡互联技术。
一、核心技术规格
1. 硬件架构
• 芯片：
◦ 采用 0.13微米工艺，集成约 1.6 亿晶体管，Die 尺寸 267 mm²，核心频率 540
MHz（与 PCI-E 版本一致）。
◦ 支持 16条像素渲染管线和 6个顶点着色单元，浮点运算能力达 8.6 GFLOPS。
• 显存：
◦ 256 MB GDDR3（256位总线），显存频率 1180 MHz，带宽 37.8 GB/s，支持
4x/8x 各向异性过滤和 256-bit Z/Stencil 缓冲。
◦ 显存颗粒为 三星 K4J52324QC-BC12，默认时序 2.0 ns，超频潜力有限。
2. 接口与输出
• 总线：
AGP 8x（兼容 AGP 4x 主板），带宽 2.1 GB/s，需外接 6-pin 电源接口（最大功耗
120W）。
• 显示接口：
◦ 1× DVI-I、1× VGA、1× TV-OUT（支持 S-Video 和复合视频），部分型号集成
HDMI 转接器。
◦ 支持 双显示器输出，最高分辨率 2048×1536@85Hz（DVI）。
3. 图形能力
• DirectX 9.0c 支持：
◦ 完整支持 SM 2.0+ 和 HDR 动态范围渲染，但需通过软件模拟实现（如《孤岛惊魂》的伪 HDR
效果）。
◦ 硬件 抗锯齿（AA）支持最高 16x 超采样（SSAA），但性能损耗显著。
• 多卡互联：
◦ 支持 CrossFire 技术，需搭配 CrossFire Edition 主卡（含
Composting Engine 芯片），性能提升约 43%。
◦ 受限于 AGP 带宽，实际帧率提升略低于 PCI-E 版本。
二、市场定位与历史背景
1. 目标用户与竞品
• 定位：
面向 高端游戏玩家和 AGP 平台用户，定价 449 美元（2005年），对标 NVIDIA
GeForce 6800 Ultra AGP。
• 竞品对比：
◦ 性能优势：
在《孤岛惊魂》《半条命2》等游戏中，X850 XT PE AGP 平均帧率比 6800 Ultra
AGP 高 10-15%。
◦ 局限性：
缺乏 SM 3.0 支持，无法运行《毁灭战士3》的高级特效；AGP 8x 带宽成为瓶颈。
2. 技术意义
• AGP 时代的绝唱：
X850 XT PE AGP 是 ATI 推出的 最后一款高端 AGP 显卡，标志着 AGP
接口的性能巅峰。
• 多卡技术的试水：
CrossFire 的推出迫使 NVIDIA 加速 SLI 技术迭代，但 AGP
版本因带宽限制未广泛普及。
三、性能表现与游戏实测
1. 理论性能
• 3DMark 05：约 6500 分，落后于 PCI-E 版 X850 XT PE（约 6800
分）。
• 像素填充率：8.64 GPixel/s，纹理填充率 8.64 GTexel/s，接近同期顶级水平。
2. 游戏实测
• DirectX 9 游戏：
◦ 《孤岛惊魂》：1280×1024 分辨率，高画质下约 40 FPS（比 PCI-E 版低 5
FPS）。
◦ 《魔兽世界》：1024×768 分辨率，中画质下稳定 30 FPS。
• 局限性：
◦ 《毁灭战士3》：需关闭动态光影和抗锯齿，1024×768 分辨率下约 25 FPS。
◦ 《光晕2》：因 SM 3.0 依赖，需通过补丁模拟，性能下降 20%。
3. 高清视频
• 硬件解码：
支持 MPEG-2 硬件加速，但需搭配 ATI AVIVO 软件实现流畅播放（如 1080i 视频）。
• HDMI 输出：
需外接转接器，仅支持 480p/720p 分辨率，不支持 HDCP 加密。
四、驱动与兼容性
1. 操作系统支持
• 原生支持：
Windows XP/2000（需安装催化剂驱动 5.10 及以上）。
• 现代系统兼容性：
◦ Windows 7/10 需通过 第三方工具（如 Omega
Drivers）安装兼容驱动，但稳定性较差。
◦ 不支持 DirectX 10+ 或 OpenGL 3.0 以上 API。
2. 驱动特性
• Catalyst Control Center：
◦ 提供 智能超频（Overdrive）和 显存时序调整，但需手动解锁隐藏选项。
◦ 支持 CrossFire 模式切换（Alternate Frame Rendering/SuperTiling）。
• 稳定性问题：
部分主板在启用 CrossFire 时可能出现 AGP 带宽冲突，需更新 BIOS 解决。
五、型号衍生与市场策略
1. 常见变种
• X850 XT AGP（标准版）：
◦ 核心频率 520 MHz，显存频率 1080 MHz，价格低 50 美元，性能差距约 5%。
• X850 XT PE 液态金属版（限量）：
◦ 采用 液态金属散热，核心频率可稳定超频至 570 MHz，显存至 1250
MHz，但仅在部分市场发售。
2. 市场策略
• 价格战：
面对 NVIDIA 6800 Ultra AGP 的竞争，ATI 通过 CrossFire
捆绑销售（如购买 X850 XT PE AGP 赠送 CrossFire Edition
子卡）提升性价比。
• OEM 市场：
戴尔、惠普等品牌机将 X850 XT PE AGP 作为 高端游戏 PC
的标配显卡，捆绑《波斯王子：时之砂》等游戏。
六、局限性与历史地位
1. 技术短板
• 架构老化：
R480 核心基于 2003 年的 R420 架构，相比 NVIDIA 的 NV40 系列缺乏
统一渲染架构，能效比偏低。
• 功耗与散热：
双插槽涡轮散热器虽压制核心温度（满载约 75°C），但噪音较大，且显存散热片易积灰。
2. 历史意义
• AGP 时代的句号：
X850 XT PE AGP 是 ATI 在 AGP 接口下的 性能巅峰，其性能表现为后续 PCI-E
显卡技术演进提供了重要参考。
• 多卡技术的里程碑：
CrossFire 的推出迫使 NVIDIA 加速 SLI 技术迭代，推动 PC 图形进入
多卡并行计算时代。
七、收藏与复古计算价值
1. 硬件识别：
◦ 检查显卡 PCB 上的 R480 或 R481 核心编号（如 “ATI RADEON X850 XT
PE”）和 三星 GDDR3 显存颗粒。

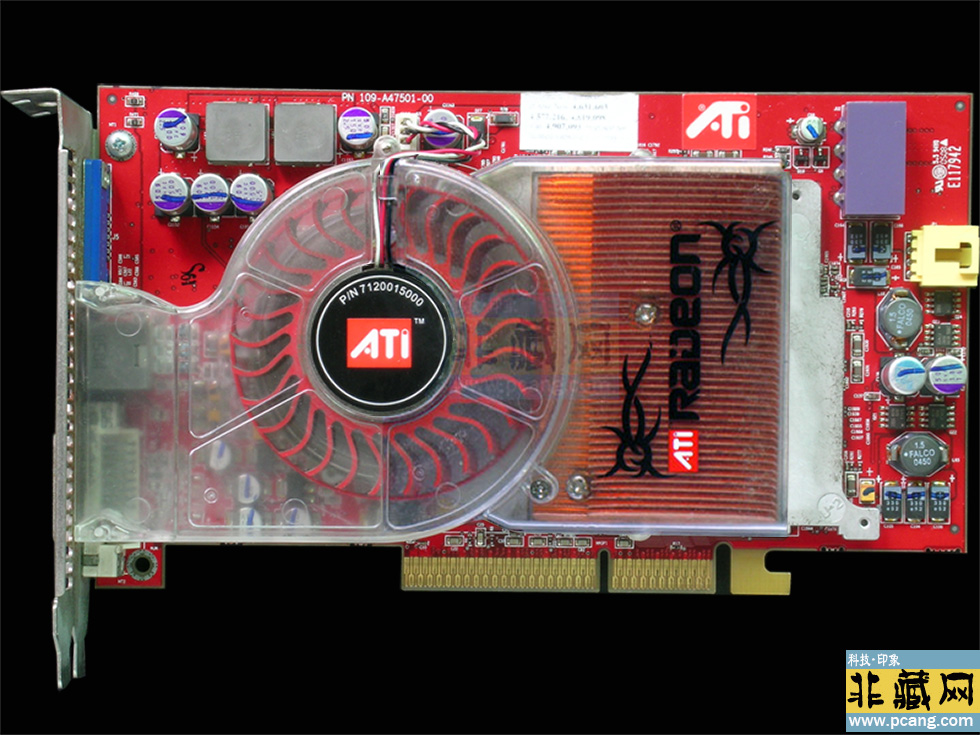

◦ 公版卡采用 红色 PCB 和 涡轮散热器，而蓝宝、迪兰恒进等厂商可能推出 双槽散热或 超频版。
2. 性能测试：
◦ 在虚拟机（如 VMware）中安装 Windows XP，测试《使命召唤2》等 DirectX 9
游戏的兼容性。
◦ 使用 3DMark 05 对比同期显卡性能。
3. 社区支持：
◦ 访问 VOGONS 论坛 的 “ATI” 板块，获取驱动修改和超频教程。
◦ 加入 Retro PC Gaming 社区，分享复古硬件使用经验。
总结
ATI Radeon X850 XT PE AGP 是 ATI 在 AGP 时代末期推出的
DirectX 9 旗舰显卡，凭借 16 条渲染管线和 CrossFire
技术在高端市场占据一席之地。尽管受限于 AGP
带宽和架构老化，但其性能表现和多卡互联尝试为后续显卡技术演进提供了重要参考。对于复古硬件爱好者而言，该卡不仅是研究
ATI 技术史的样本，也是体验早期 PC 3D 游戏黄金时代的理想平台。
|
