BXD07 Card(Made in Japan)

收藏者:Kane  藏品属地:广东深圳  藏品年代:1986  类目:扩展卡  接口类型:HDD FDD  价位代码:FC

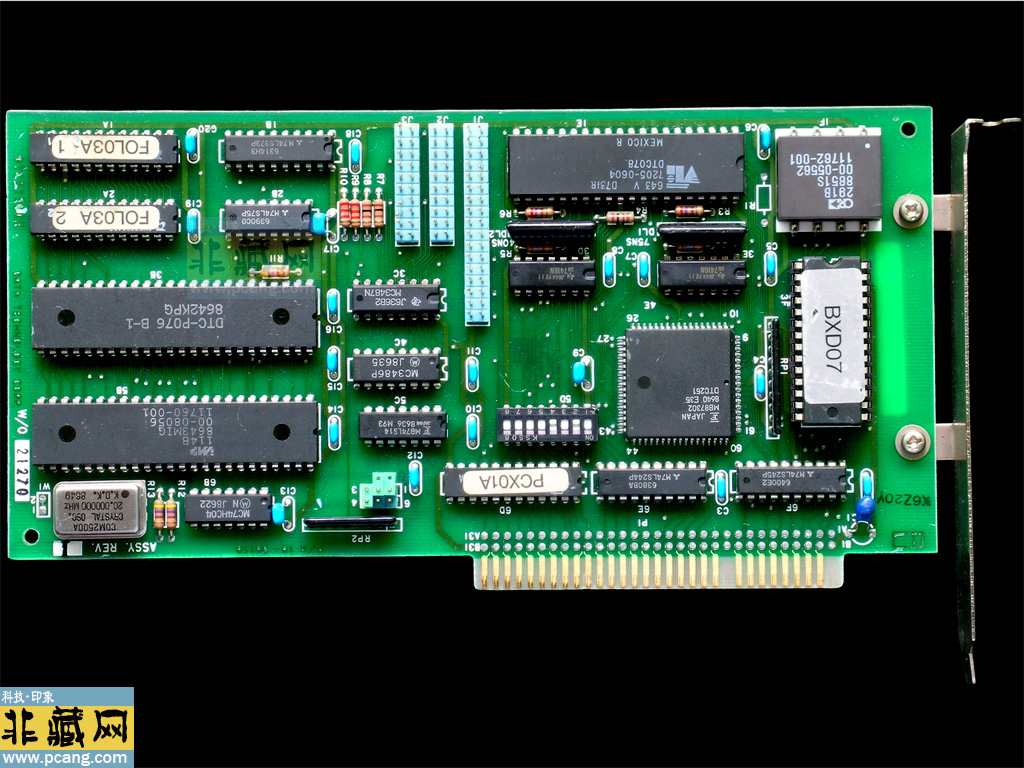

BXD07 IO Card

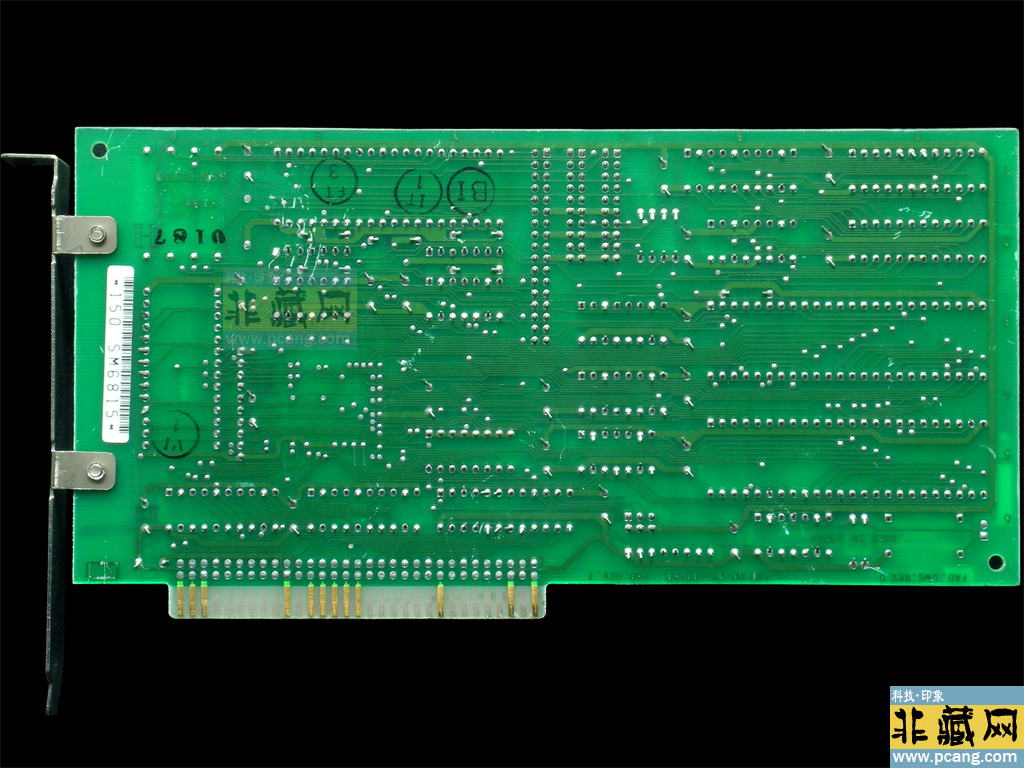

BXD07 IO Card

     Data Technology Corporation(DTC) 是一家历史悠久的美国计算机硬件公司,活跃于20世纪70至90年代,主要生产输入输出(I/O)控制器、磁盘控制器及扩展卡等产品。是早期计算机扩展卡领域的重要厂商,其产品(如DTC 7280 IO卡)在ISA总线时代广泛应用于工业和个人计算机。尽管公司已停止运营,但其技术遗产仍被复古硬件爱好者研究和使用。

  DTC BXD07是一款ST-506/412接口磁盘控制器,适配ISA总线,用于连接5.25英寸硬盘,需在复古系统中通过跳线和驱动程序配置。

1. 产品定位与技术背景

历史背景

• DTC(Data Technology Corporation):活跃于1970-1990年代的美国计算机硬件公司,专注于ISA总线扩展卡,如磁盘控制器、多串口卡等。1988年收购Qume Corporation后停止运营,技术可能被整合到Qume产品线中。

• BXD07的定位:

◦ 磁盘控制器:根据复古硬件论坛讨论,BXD07为ST-506/412接口磁盘控制器,适配ISA总线,用于连接5.25英寸硬盘(如Seagate ST-225)。

◦ MFM/RLL编码支持:支持改进调频制(MFM)或游程长度受限编码(RLL),需通过跳线设置编码模式。

2. 硬件特性与接口设计

核心技术参数

• 总线类型:

◦ 8/16位ISA:适配IBM PC/XT/AT兼容机,需手动配置IRQ和I/O地址。

• 接口类型:

◦ ST-506/412接口:通过20针数据电缆和34针控制电缆连接硬盘,支持模拟信号传输。

◦ ISA总线接口:默认I/O地址范围为0x1F0-0x1F7(主盘)、0x3F0-0x3F7(从盘),IRQ通常为IRQ14。

• 主控芯片:

◦ 推测采用Western Digital WD1003或类似方案,负责信号转换和数据传输。

• 跳线与DIP开关:

◦ 主从模式:设置Drive 0为主盘(Master),Drive 1为从盘(Slave)。

◦ 编码模式:MFM(17扇区/磁道)或RLL(26扇区/磁道),需与硬盘匹配。

◦ 终端电阻:硬盘末端需安装终端电阻以避免信号反射。

3. 配置与驱动建议

硬件安装步骤

1. 连接硬盘:

◦ 使用20针数据电缆连接控制器与硬盘,34针控制电缆级联多个硬盘(Daisy Chain)。

◦ 确保硬盘末端安装终端电阻。

2. 跳线设置:

◦ 主从模式:通过跳线选择Drive 0或Drive 1。

◦ 编码模式:根据硬盘类型设置MFM或RLL。

◦ I/O地址:默认主盘0x1F0,从盘0x3F0,避免与主板集成设备冲突。

软件配置与驱动

• BIOS设置:

◦ 在主板BIOS中禁用内置硬盘控制器,启用ISA总线设备。

◦ 手动输入硬盘参数(柱面数、磁头数、扇区数)。

• 驱动加载:

◦ DOS系统:需加载专用驱动程序(如DEVICE=C:\BXD07.SYS),或通过驱动盘引导。

◦ Windows 3.x:通过“控制面板→驱动程序”手动添加,指定软盘路径。

• 测试工具:

◦ 使用DEBUG命令测试读写(如g=100执行磁盘访问程序)。

◦ 运行FDISK分区,FORMAT格式化硬盘。

4. 兼容性与故障排查

常见问题解决方案
问题 排查步骤
硬盘无法识别 1. 检查跳线是否正确设置。2. 确认电缆连接稳固,终端电阻安装正确。3. 重置BIOS参数。
数据读写错误 1. 使用SCANDISK检查坏道。2. 降低传输速率(如从RLL切换到MFM)。3. 清洁ISA插槽和金手指。
系统启动失败 1. 确保启动盘设置为Drive 0。2. 检查引导扇区是否损坏(使用FDISK /MBR修复)。

硬件维护

• 清洁与防静电:定期用橡皮擦清洁ISA插槽和金手指,避免氧化;操作前触摸金属接地释放静电。

• 替代方案:若BXD07损坏,可使用兼容ST-506的ISA控制器(如Western Digital WD1003、Adaptec AHA-1522)替代。

5. 社区资源与技术文档

关键参考资料

• ST-506技术规范:

◦ ST-506接口详解(含引脚定义和时序图)。

• 复古硬件论坛:

◦ Vogons论坛:搜索“DTC BXD07”或“ST-506控制器”查看用户经验。

◦ Vintage Computer Federation:讨论BXD07与ST-225硬盘的兼容性问题。

• 历史文档:

◦ 通过Internet Archive搜索“DTC BXD07 manual”或类似关键词,可能找到技术手册。

6.建议

1. 硬件验证:检查设备接口类型(20针数据电缆、34针控制电缆)和ISA插槽兼容性,拍照上传至复古论坛获取确认。

2. 驱动获取:访问 Internet Archive 搜索“DTC BXD07驱动”或类似型号的驱动。

3. 功能替代:若无法修复,考虑使用USB转ST-506适配器或GPIO扩展板替代,结合虚拟机模拟复古环境。
