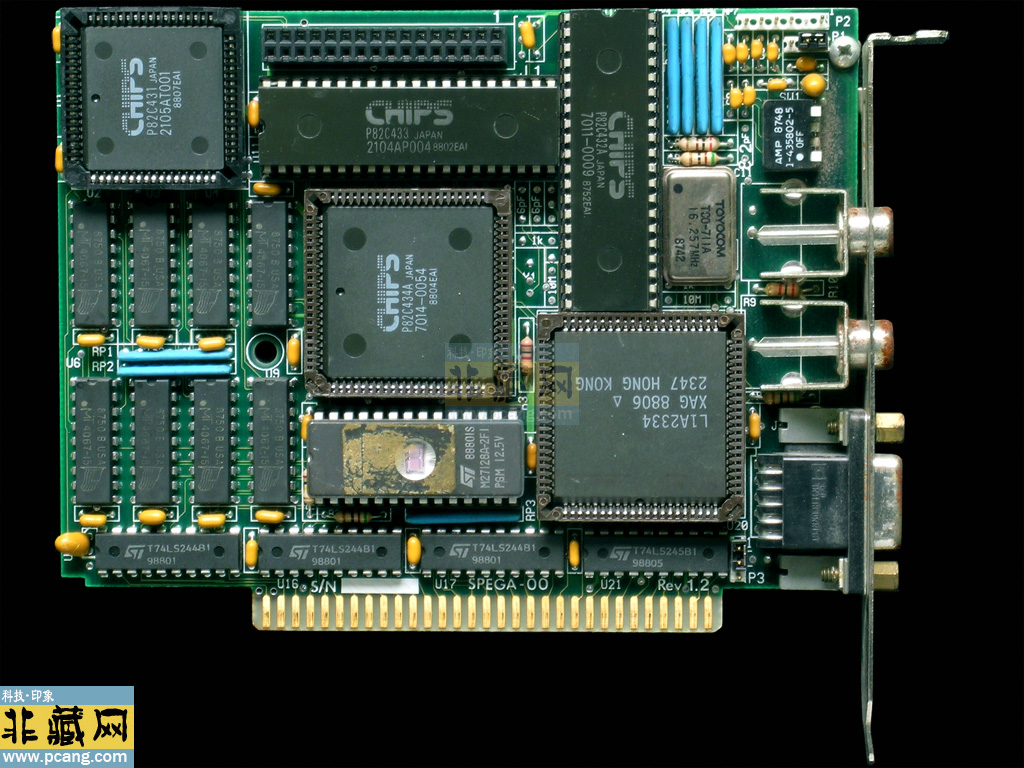

CHIPS SPEGA-OO是CHIPS and Technologies（已被英特尔收购）在1980年代末至1990年代初推出的一款8位ISA接口显卡，主要面向IBM PC兼容机市场。

一、技术特性与功能

1. 接口与兼容性
    该显卡采用8位ISA总线，支持IBM PC/AT兼容主板，可直接插入早期PC的扩展槽中。其核心设计兼容MDA（单色显示适配器）、CGA（彩色图形适配器）和EGA（增强图形适配器）标准，能够输出单色或16色的图形信号，最大分辨率可达640×480像素（EGA模式）。

2. 显存与性能

◦ 显存容量：1-2MB（参考同期ISA显卡如ET4000的2MB配置），用于存储图形数据和纹理。

◦ 图形处理：依赖CPU完成大部分图形运算，显卡仅负责信号转换和输出，因此在复杂3D场景下性能有限，主要适用于2D应用（如办公软件、早期游戏）。

◦ 多模式切换：通过板载跳线或软件指令切换MDA/CGA/EGA模式，适应不同显示器和应用需求。

3. 集成功能
部分资料显示，该显卡可能集成串行端口（通过DE-9接口），允许用户在不占用额外扩展槽的情况下连接调制解调器或其他串行设备，这在早期PC中较为常见。

二、市场定位与历史背景

1. 发布时间
推测于1986-1990年间推出，正值ISA总线普及和EGA标准推广期。CHIPS and Technologies作为PC硬件集成化的先驱，其显卡产品旨在为兼容机市场提供低成本图形解决方案。

2. 竞争对手

◦ 高端市场：IBM原厂EGA显卡（如IBM 8514）和后来的VGA显卡（如Cirrus Logic CL-GD5420）。

◦ 中低端市场：泰鼎（Trident）、S3 Graphics等品牌的ISA显卡，以及3DFX早期的2D产品。

◦ 差异化优势：CHIPS SPEGA-OO凭借多标准兼容和集成串行端口，在预算有限的企业和个人用户中具有一定竞争力。

3. 行业影响
该显卡是CHIPS and Technologies“集成化”战略的一部分，通过将图形控制器与其他功能（如串行通信）整合到单一芯片，降低了主板设计复杂度和成本。这一思路为后续芯片组技术的发展奠定了基础。

三、使用场景与局限性

1. 典型应用

◦ 办公场景：支持文本处理、电子表格等2D任务，兼容早期DOS和Windows 3.x系统。

◦ 游戏娱乐：可运行《俄勒冈之旅》《指挥官基恩》等2D游戏，但无法流畅运行《毁灭战士》等3D游戏。

◦ 工业控制：因其稳定性和低功耗，被用于早期工业计算机和嵌入式系统。

2. 技术局限

◦ 带宽瓶颈：8位ISA总线的数据传输速率仅为8MB/s，远低于后续PCI总线的133MB/s，限制了图形数据的吞吐量。

◦ 无硬件加速：缺乏专用图形处理单元（GPU），所有图形运算依赖CPU，导致性能低下。

◦ 显存限制：1-2MB的显存容量在高分辨率或复杂纹理场景下易出现卡顿。

四、现存资料与收藏价值

1. 历史文档
      由于CHIPS and Technologies已被收购，其官方技术文档稀缺。目前关于SPEGA-OO的信息主要来源于爱好者论坛和硬件收藏社区，例如Vintage Computer Federation的讨论中提到该显卡在IBM 5150等老机型中的实际应用。

2. 收藏市场
      作为早期PC硬件的代表，CHIPS SPEGA-OO在复古计算爱好者中具有一定收藏价值。其稀有性和历史意义使其价格在二手市场上可达50-200美元，具体取决于成色和功能完整性。

五、总结

      CHIPS SPEGA-OO是PC图形发展史上的过渡性产品，其设计体现了1980年代硬件厂商对兼容性和成本的权衡。尽管在性能上远不及现代显卡，但它为EGA标准的普及和ISA总线的推广做出了贡献。对于复古计算爱好者而言，该显卡不仅是技术演进的见证，也是探索早期PC生态的重要实物资料。
