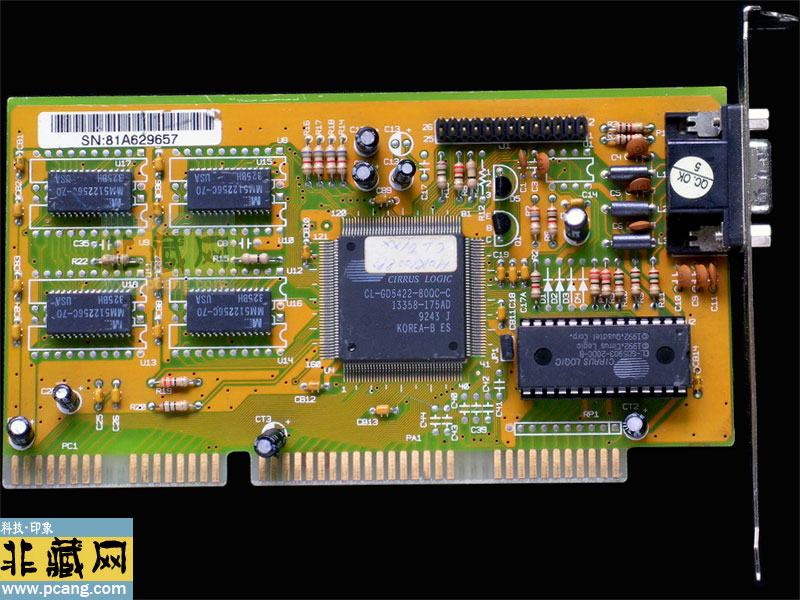

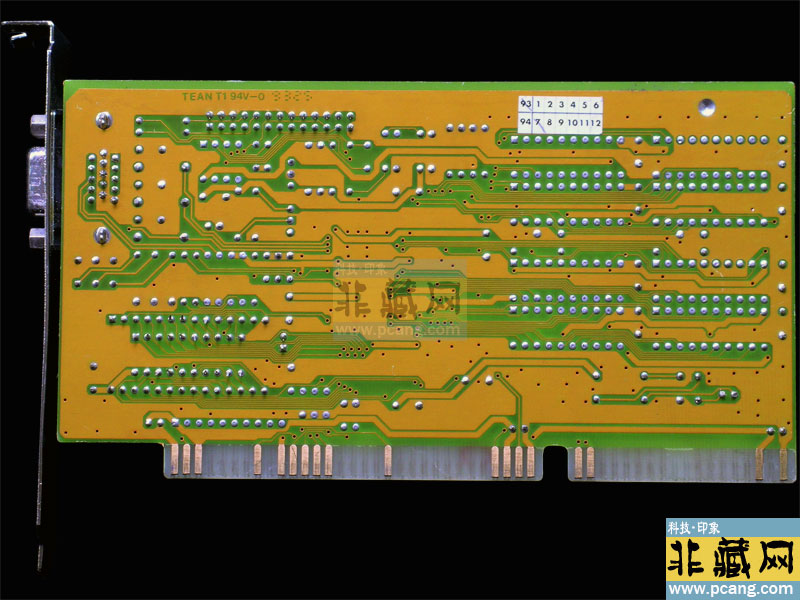

Cirrus Logic CL-GD5422 EVAL BOARD

收藏者:Kane  藏品属地:广东深圳  藏品年代:1992  类目:显示卡  核心代码:GD5422  DX:0.0  总线接口:ISA  显存容量:1MB  价位代码:FC

Cirrus Logic CL-GD5422 EVAL BOARD

Cirrus Logic CL-GD5422 EVAL BOARD

“Cirrus Logic CL-GD5422”:ES&EVAL
1. 芯片组与定位:

◦ CL-GD5422 是 Cirrus Logic 于 1992年 推出的 Super VGA 芯片组,定位中低端市场,常见于兼容机和品牌机(如AST Bravo 486)。

◦ 核心技术:

◦ 32位显存总线(相比前代16位提升带宽),支持 256KB/512KB/1MB FPM DRAM(70-100ns)。

◦ 内部RAMDAC,支持 15/16/24位色深(最高24位真彩色)。

◦ 总线类型:ISA 16位(CL-GD5422)或 VESA局部总线(CL-GD5424/5425)。

2. 性能参数:

◦ 核心频率:80MHz(部分版本75MHz)。

◦ 显存频率:50MHz(CL-GD5425为60MHz,支持TV输出)。

◦ 最大分辨率:1024×768(256色)或 800×600(24位真彩色)。

◦ 功能:支持硬件加速(8/16位色深),无GUI加速(需软件驱动)。

用户注意事项

1. 兼容性问题:

◦ 驱动支持:

◦ 需使用 Cirrus Logic 官方驱动(支持 DOS/Win3.x/Win95),或通过第三方渠道获取兼容驱动(如Vogons Drivers)。

◦ 现代系统(如Win10/11)无法原生支持,需依赖虚拟机(如DOSBox)或旧主板。

◦ 总线限制:

◦ ISA接口带宽低,仅适合低分辨率图形任务(如文本处理、2D绘图)。

2. 硬件差异:

◦ 版本区分:

◦ CL-GD5424:VESA局部总线,兼容ISA,支持更高显存带宽。

◦ CL-GD5425:VESA局部总线+TV输出,显存频率提升至60MHz。

建议

1. 复古 PC 维护:

◦ 保留用途:用于驱动CRT显示器、运行DOS/Win95时代软件(如AutoCAD R14)或旧游戏(如《德军总部3D》)。

◦ 替代方案:若需更高性能,可更换为 Tseng Labs ET4000(支持2D加速)或 ATI Mach64(支持3D纹理)。

2. 升级路径:

◦ 预算有限:二手市场寻找 Matrox Mystique 220(8MB SGRAM,支持DirectX 6)或 NVIDIA Riva 128(16MB SDRAM)。

◦ 现代需求:升级至 NVIDIA GT 710(2GB DDR5)或 AMD Radeon RX 6400(4GB GDDR6),支持4K解码和主流游戏。

3. 购买注意事项:

◦ 二手市场:CL-GD5422显卡约 20-80美元,需确认显存容量(1MB优先)和备件号(如“CL-GD5422-80QC-D”)。

◦ 兼容性测试:购买前要求卖家提供测试视频,确保无花屏或稳定性问题。
