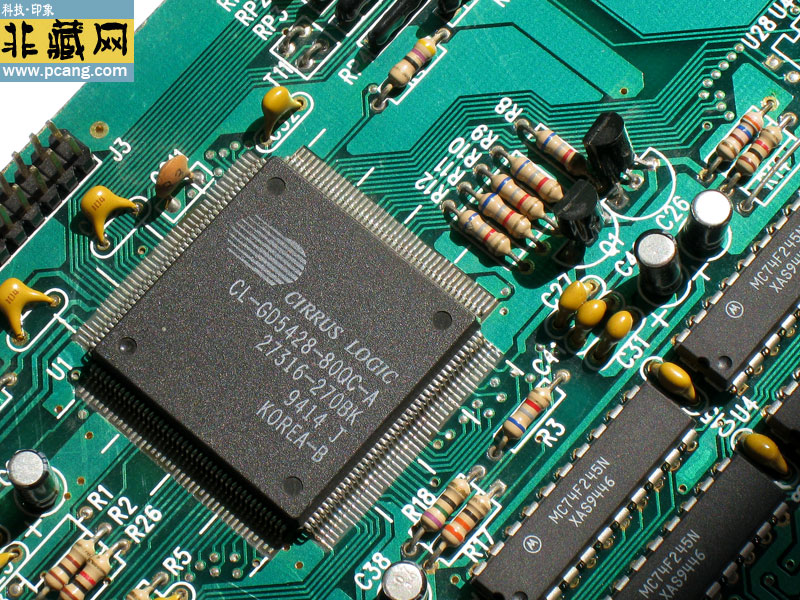

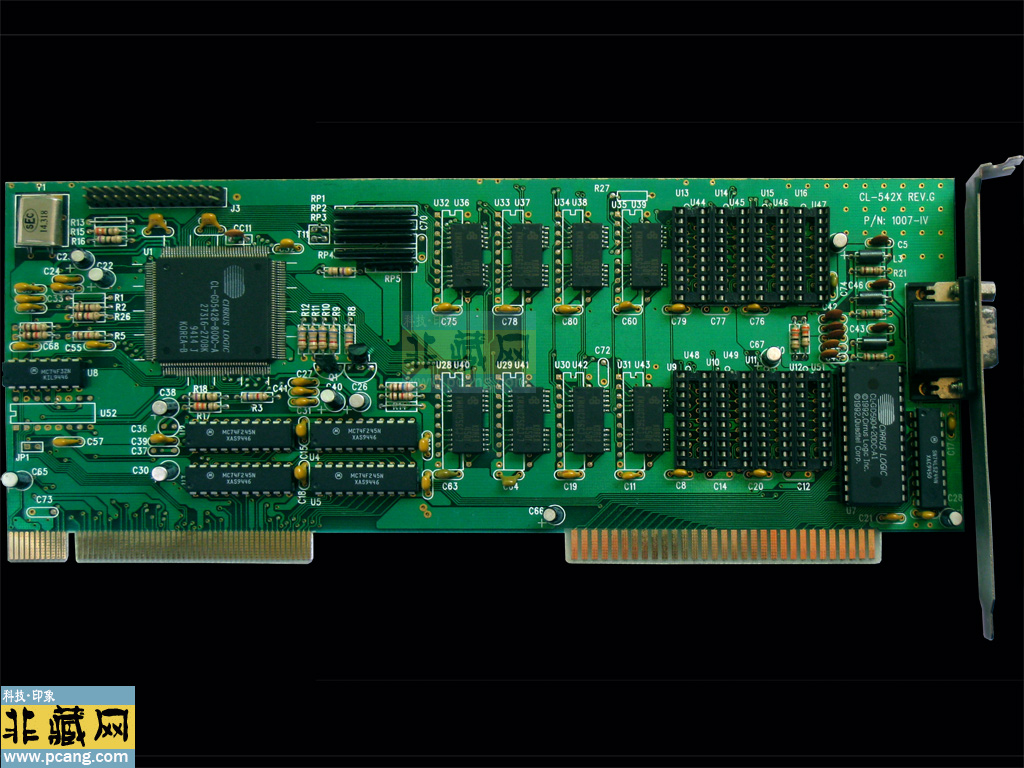

Cirrus Logic CL-GD5428 VL-Bus ：
1. 定位与技术背景：

◦ CL-GD5428 是 Cirrus Logic 于 1993年 推出的 VL-Bus/ISA显卡，属于“Alpine”系列，定位中高端市场，是 CL-GD5426 的升级版，主打 2D图形加速 和 高分辨率支持。

◦ 核心技术：

◦ 增强型BitBlt引擎：相比CL-GD5426，2D图形操作速度提升约20%。

◦ 32位内存总线：支持1-2MB FPM DRAM（70/80/100ns），显存带宽达 160MB/s（32位×50MHz）。

◦ 多总线兼容性：支持 VL-Bus（高速本地总线）和 ISA 16位总线，适配多种主板。

2. 性能参数：

◦ 核心频率：80MHz（CL-GD5426为80MHz），显存频率 50MHz。

◦ 分辨率：最高 1280×1024@256色 或 1024×768@16位色深。

◦ 兼容性：支持MDA/Hercules/CGA/EGA/VGA标准，兼容CRT显示器。

用户注意事项

1. 硬件限制：

◦ VL-Bus兼容性：需搭配 Socket 7主板（如Intel 430FX芯片组），ISA版本性能受限。

◦ 显存瓶颈：FPM DRAM速度低于同期VRAM（如S3 86C928），高分辨率下图形密集应用可能卡顿。

2. 驱动支持：

◦ 系统支持：DOS、Windows 3.x/95，驱动可通过 Vogons Drivers 获取（如“CL-GD5428VL.zip”）。

◦ 现代系统：需通过 DOSBox 或复古硬件（如486DX4-100）运行。

用途与对比

1. 典型应用：

◦ 办公与多媒体：适合Windows 3.x时代的2D图形处理、电子表格、VGA游戏（如《DOOM》《Command & Conquer》）。

◦ 复古PC构建：低成本升级VL-Bus主板的图形性能。

2. 与同期产品对比：

◦ S3 86C928：支持VRAM，3D性能更强，但价格较高。

◦ ATI Mach 32：平衡2D/3D性能，兼容性更好。

◦ Trident TVGA 8900CL-C：ISA总线版本性能接近，但VL-Bus版本差距明显。

购买与验证

1. 二手市场：

◦ 价格约 50-150美元（VL-Bus版本稀有度较高），常见型号包括：

◦ Octek VL-VGA-28（FCC ID: EP20094R11）

◦ Diamond SpeedStar Pro VLB（FCC ID: FTUVL5426A）

◦ Cirrus Logic P202（FCC ID: J6N4LVLDM7）

◦ 需确认显存容量（1MB/2MB）和总线类型（VLB/ISA）。

2. 兼容性测试：

◦ 使用 WinBench 94 测试2D性能（预期BitBlt得分约200-250）。

◦ 验证高分辨率支持（如1280×1024@256色）和色深切换。

◦ 检查驱动安装后是否支持Windows 3.x的“增强模式”。
