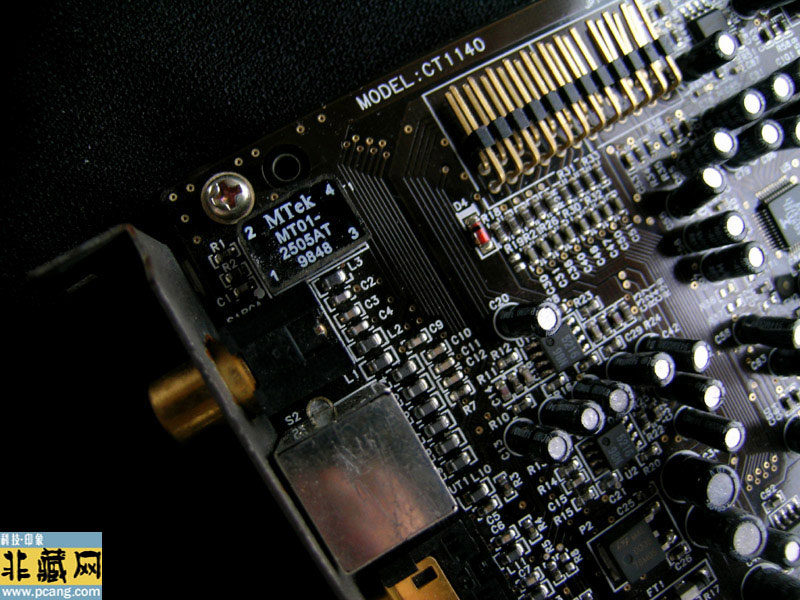

Creative CT1140声卡
一、基本定位与历史背景
• 型号归属：
◦ 属于Creative Sound Blaster
Pro系列，发布于1992年，是早期ISA总线声卡的经典型号，主打多媒体音频与游戏音效，兼容IBMPC及兼容机。
• 市场定位：
◦ 面向中端用户，介于入门级的Sound Blaster 1.0（CT1320）与高端的Sound
Blaster 16（CT2230）之间，主打性价比与兼容性。
二、硬件架构与技术参数
1. 接口与物理规格
• 总线接口：
◦ ISA 8/16位（插槽类型：PC/AT ISA，16位数据宽度），需手动设置IRQ（默认IRQ7）、DMA通道（DMA1/3）。
• 物理尺寸：
◦ 半高卡设计（130mm×100mm），金属屏蔽罩，支持3.5mm音频接口与15针游戏端口（Game
Port）。
2. 音频处理能力
• 核心芯片：
◦ Creative DSP
1600A（CT1335芯片），支持8位/16位采样（仅限单声道16位，立体声仅8位），采样率范围4kHz-44.1kHz（需软件调节）。
• 合成技术：
◦ FM合成：内置Yamaha YMF262芯片，支持20复音FM音色（兼容Ad
Lib标准），可外接MIDI设备（需通过游戏端口转接）。
• 信号指标：
◦ 信噪比（SNR）：约75dB（LINE
OUT），THD+N：0.5%（8位采样），音质接近CD-ROM音频水平。
3. 扩展接口
• 输入/输出：
◦ LINE IN（3.5mm）：连接录音机、CD播放器等外部音频源。
◦ LINE OUT（3.5mm）：连接音箱或耳机，支持立体声输出。
◦ MIC IN（3.5mm）：单声道麦克风输入，增益可调（需软件设置）。
◦ CD音频接口：4针IDE接口，支持连接CD-ROM驱动器（如Sony
CDU55E）直接播放CD音轨。
• 控制接口：
◦ 游戏端口：15针D-SUB，兼容摇杆（如Logitech WingMan）、MIDI键盘（需转接器）。
三、软件生态与系统兼容性
1. 操作系统支持
• 经典系统：
◦ DOS 5.0+：原生支持，通过驱动程序（.SYS/.COM）初始化硬件。
◦ Windows
3.x/95/98：需安装随附的驱动程序（软盘或CD-ROM版），支持即插即用（PnP）但需手动解决IRQ冲突。
• 现代系统：
◦ Windows 10/11：仅支持在虚拟机（如VirtualBox模拟Windows
98）中运行，或通过ISA转PCI-E转接卡（需硬件支持）。
2. 驱动与工具
• 驱动程序：
◦
随卡附带3.5英寸软盘，包含CT1140.SYS（DOS驱动）和CT1140.VXD（Windows虚拟设备驱动）。
◦ 第三方兼容驱动：如SBPro 2.0 Universal Driver（适用于Windows
95/98，支持增强音频功能）。
• 实用软件：
◦ Creative Wave Studio：基础音频编辑工具，支持录制、播放WAV文件。
◦ Sound Blaster Setup：图形化界面配置IRQ/DMA/采样率等参数。
3. 游戏兼容性
• DOS游戏：
◦ 完美支持《DOOM》《德军总部3D》《魔兽争霸2》等，通过Sound Blaster
Pro兼容模式实现立体声音效。
• Windows游戏：
◦ 《仙剑奇侠传》《命令与征服》等早期32位游戏，支持DirectSound 1.0基础音效。
四、市场竞争与用户群体
1. 同期竞品
• Ad Lib Gold：纯FM合成声卡，无PCM采样功能，CT1140凭借“FM+PCM”双模式占据优势。
• Sound Blaster
16（CT2230）：16位立体声采样，支持更高音质，但价格贵50%（CT1140上市价约80美元，CT2230约120美元）。
2. 目标用户
• 家庭用户：用于播放CD、录制语音、简单音频编辑。
• 游戏玩家：追求比PC喇叭更丰富的音效（如枪声、爆炸声），但预算有限。
• DIY装机者：作为90年代中期兼容机的标准音频配置，适配486/Pentium早期主板。
五、技术局限与替代方案
1. 缺陷与不足
•
立体声限制：16位采样仅支持单声道，立体声模式下强制降为8位，音质明显低于后期16位声卡（如CT2230）。
• CPU占用率：处理高码率音频时需占用20-30% CPU资源（Pentium 75MHz环境）。
• MIDI功能薄弱：依赖FM合成器，无法外接波表模块，音乐表现力有限。
2. 升级路径
• 同代升级：1993年推出的Sound Blaster Pro
2.0（CT1350），优化了采样算法，支持立体声16位采样（需软件驱动）。
• 跨代替代：1995年发布的Sound Blaster
16（CT2230），支持真正的16位立体声、CD音质采样，成为多媒体PC的标配。
六、二手市场与收藏价值
• 现状与价格：
◦
eBay/闲鱼：品相良好的CT1140（带原包装及驱动软盘）售价约20-50美元，稀有度低于后期16位声卡。
◦ 收藏亮点：作为Sound Blaster Pro系列的代表型号，适合复古PC装机（如还原486
DX2-66系统）。
• 选购注意：
◦ 检查电容是否鼓包（常见问题：Nichicon电解电容老化），更换后可延长寿命。
◦ 测试CD音频接口是否正常（需搭配IDE接口CD-ROM驱动器）。
七、使用场景与建议
1. 复古装机：
◦ 搭配486/Pentium MMX主板，运行DOS/Windows
95系统，体验原汁原味的90年代游戏音效。
2. 音频怀旧：
◦ 通过DOSBox模拟环境，在现代PC上回放经典游戏音频（需映射虚拟声卡为Sound Blaster
Pro）。
3. 硬件收藏：
◦ 作为Creative声卡发展史的重要节点，建议与CT1320（SB 1.0）、CT2230（SB
16）等型号成套收藏。
总结
Creative CT1140声卡是1990年代早期多媒体PC的关键组件，通过“FM合成+PCM采样”的双模式设计，在性价比与功能之间取得平衡，推动了PC音频从单声道向立体声的过渡。尽管受限于技术规格，它仍是复古计算爱好者和硬件收藏家眼中的经典型号，见证了PC音频从“能用”到“好用”的重要阶段。若需体验，建议搭配同期硬件构建完整复古系统，避免在现代平台强行适配导致兼容性问题。
|
