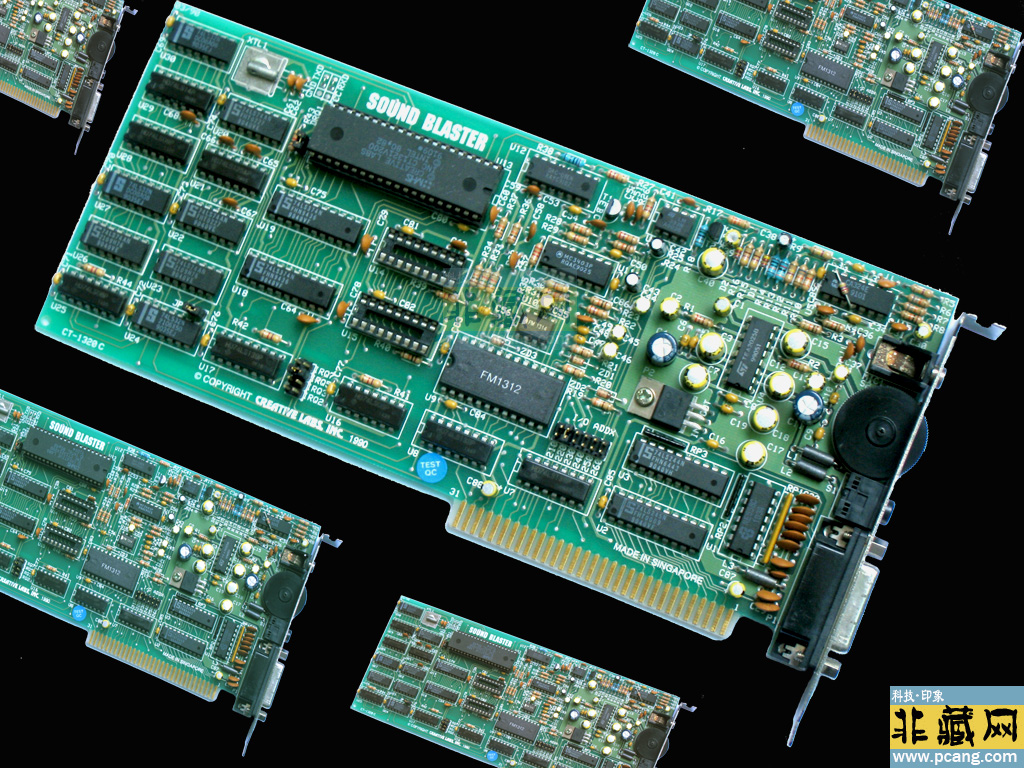

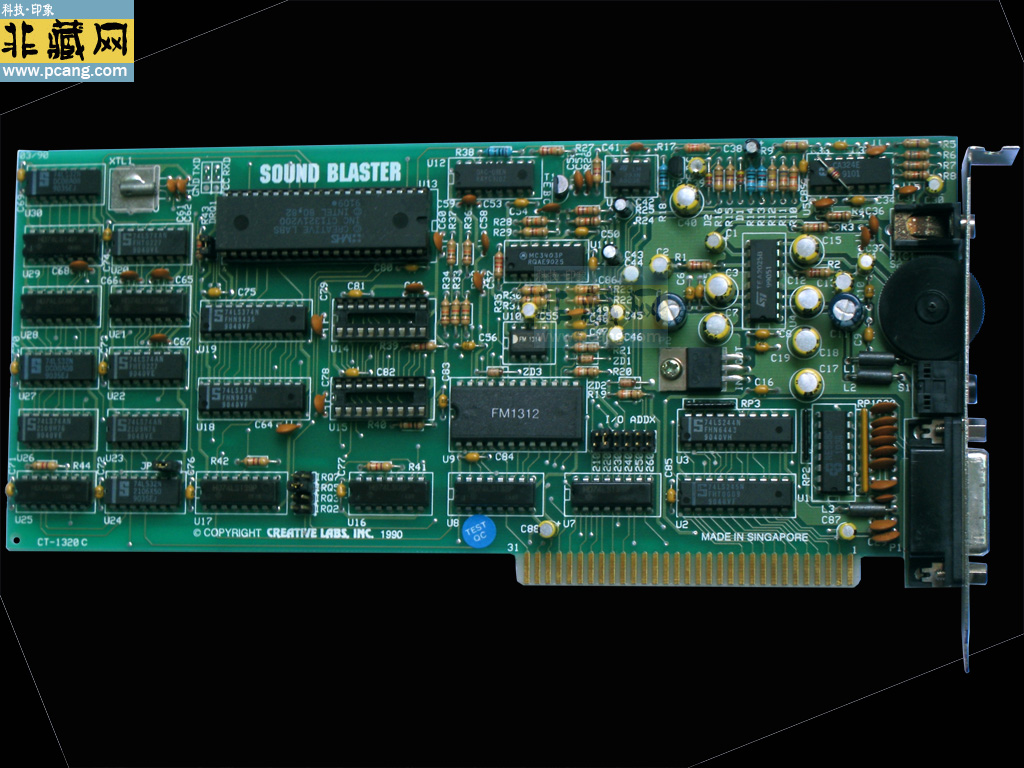

Creative CT1320C
是创新科技（Creative）于1990年代初推出的 Sound Blaster 1.0 系列 ISA 声卡，定位为入门级多媒体音频设备。
一、硬件规格与功能定位
1. 核心参数

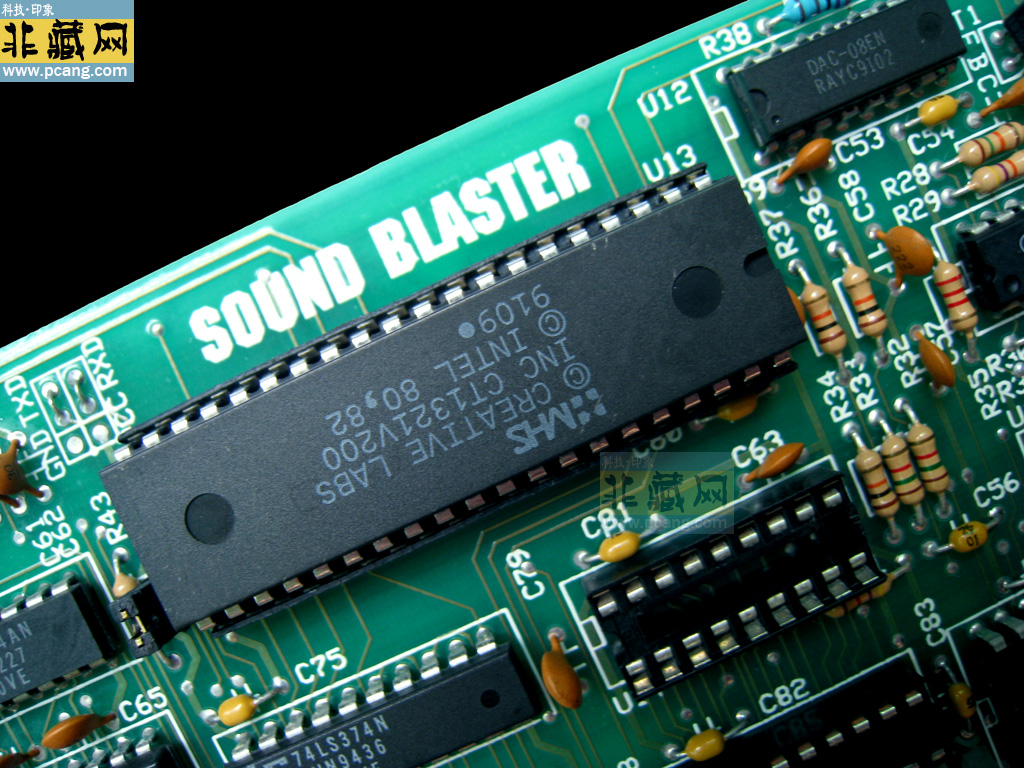

• 芯片组：基于 Creative CT1320 主芯片，支持 8 位 ISA 总线，无独立 DSP 芯片。
• 声道支持：仅支持 单声道或立体声输出，无多声道解码能力。
• 音频处理：
◦ 数字音频：8 位采样率（8-bit/22kHz），音质接近 AM 广播水平。
◦ MIDI 合成：通过 OPL2 芯片（Yamaha YM3812） 实现 9 复音 FM 合成，支持游戏音效和简单音乐。
• 接口类型：
◦ 输入：麦克风（3.5mm）、线性输入（3.5mm）。
◦ 输出：扬声器（3.5mm）、游戏/MIDI 端口（DB-15）。
◦ 跳线设置：需手动配置 IRQ（默认 IRQ5）、DMA（默认 DMA1） 和 I/O 地址（默认 0x220）。
• 供电需求：ISA 接口直接供电，无需额外电源。
2. 与同期产品的差异
• Sound Blaster 2.0（CT1350B）：升级为 16 位 DAC，支持更高音质。
• Sound Blaster Pro（CT2200）：引入双声道立体声和硬件混音器。
• CT1320C 局限性：
◦ 无硬件混音：无法同时播放数字音频和 MIDI。
◦ 无 CD-ROM 接口：需通过主板 IDE 接口连接光驱。
二、兼容性与系统支持
1. 操作系统兼容性
• 原生支持：
◦ DOS 6.22/Windows 3.1：通过板载跳线设置硬件参数，需手动编辑 CONFIG.SYS 和 AUTOEXEC.BAT 加载驱动。
◦ Windows 95/98：可通过 Creative Sound Blaster 1.0 通用驱动 实现基础功能，但需禁用即插即用（PnP）。
• Windows 10/11 支持：
◦ 驱动适配：
◦ 官方无原生驱动，需通过 兼容模式 安装 Sound Blaster 16 驱动（如 CT16DRV.EXE）。
◦ 进入 设备管理器 → 声音设备 → 右键属性 → 详细信息，确认硬件 ID 为 CT0001。
◦ 兼容性问题：
◦ 资源冲突：现代主板的 PCI/PCIe 设备可能占用 CT1320C 的 IRQ/DMA。
◦ 解决方案：
◦ 进入 BIOS → 禁用 ACPI 电源管理 和 USB 3.0 控制器。
◦ 使用 ISA 转 PCI 转接卡（如 VIA VT82C586B），并设置独立的 IRQ/DMA。
2. 硬件兼容性
• ISA 接口需求：
◦ 现代主板已淘汰 ISA 插槽，需通过 ISA 转 PCI 转接卡 连接。
◦ 推荐转接卡：
◦ VIA VT82C586B 兼容卡：支持即插即用，需外接电源。
◦ D-Link DFE-530TX：部分型号可通过跳线切换为 ISA 模式。
• 供电问题：
◦ 部分转接卡供电不足，需使用 6-pin 转 4-pin 电源适配器 增强稳定性。
三、驱动安装与故障排除
1. 驱动下载与安装
• 官方驱动（已失效）：
◦ 访问 Internet Archive，搜索 Creative Sound Blaster 1.0 drivers，下载
CT1320C_DRIVER.ZIP（适用于 Windows 95）。
• 第三方驱动库：
◦ DriverGuide：搜索 Creative Sound Blaster 1.0 驱动，下载 SB16.COM（支持 DOS/Windows
3.1）。
• 社区资源：
◦ Vogons 论坛：参考帖子 CT1320C 在 Windows 98 中的驱动适配，使用修改版驱动。
2. 安装步骤
• DOS 系统：
1. 编辑 CONFIG.SYS，添加：
DEVICE=C:\SB\DRV\CT1320C.SYS /P220 /I5 /D1 /H5
2. 编辑 AUTOEXEC.BAT，添加：
C:\SB\DRV\CT1320C.COM
• Windows 95/98：
1. 运行 CT1320C_DRIVER.EXE，按提示完成安装。
2. 进入 控制面板 → 系统 → 设备管理器，手动指定硬件 ID CT0001。
• Windows 10/11：
1. 右键驱动安装程序 → 属性 → 兼容性 → 选择 Windows 98/Me。
2. 禁用 数字签名验证：
◦ 重启电脑，按住 Shift 键并选择 疑难解答 → 高级选项 → 启动设置 → 禁用驱动程序签名强制。
3. 常见问题与解决方案
• 无声音输出：
◦ 原因：CT1320C 无功放芯片，需使用有源音箱。
◦ 解决：检查音频线连接，尝试更换音箱或耳机。
• MIDI 播放异常：
◦ 原因：OPL2 芯片不兼容现代软件。
◦ 解决：使用 Timidity++ 或 CoolSoft VirtualMIDISynth 替代硬件合成。
• 系统死机：
◦ 原因：IRQ/DMA 冲突。
◦ 解决：进入 BIOS → 手动分配 CT1320C 的 IRQ 为 5、DMA 为 1。
四、应用场景与替代方案
1. 适用场景
• 怀旧游戏：
◦ DOS 游戏：《毁灭战士》《德军总部 3D》《指挥官基恩》。
◦ Windows 3.1 游戏：《仙剑奇侠传》《沙丘 2》。
• 复古音频制作：
◦ FM 合成：通过 OPL2 芯片创作 8-bit 风格音乐。
◦ 语音录制：8 位采样率适合低比特率音频。
2. 替代方案
• 现代声卡推荐：
◦ Creative Sound BlasterX AE-5：PCIe 接口，支持 5.1 声道和 SBX Pro Studio 音效。
◦ ASUS Xonar DGX：PCI 接口，24-bit/192kHz 高解析度，兼容旧主板。
• USB 声卡：
◦ Creative Sound BlasterX G1：USB 接口，支持 7.1 虚拟环绕。
◦ Focusrite Scarlett Solo：专业级录音声卡，适合音乐制作。
五、总结与建议
• 收藏价值：CT1320C 作为 Sound Blaster 系列的早期型号，二手市场价格约 50-100 元，适合硬件收藏者。
• 使用建议：
◦ 仅推荐用于 DOS/Windows 3.1 怀旧系统，日常使用建议选择现代声卡。
◦ 若坚持使用 CT1320C，需准备 ISA 转接卡、有源音箱 及 旧版操作系统，并做好驱动兼容性调试的准备。
|
