Creative

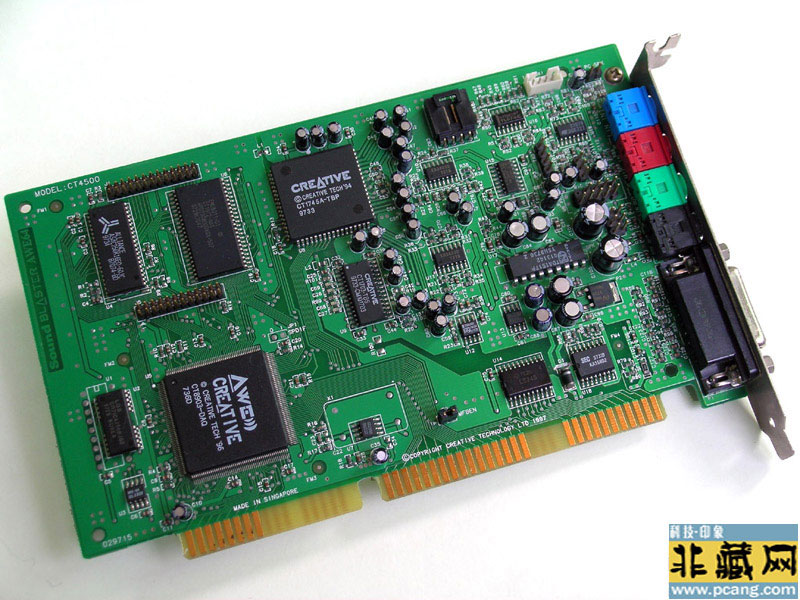

CT4500（Sound Blaster AWE64 Value PnP）是创新科技（Creative
Labs）在1996年推出的ISA总线中端声卡，定位为Sound Blaster
AWE64系列的普及版，核心设计围绕即插即用（PnP）兼容性和基础波表合成能力。
一、硬件架构与核心功能
1. 音频处理能力
• 芯片组：采用 Creative CT1745A立体声混音芯片和CT1703 DAC，支持 Sound Blaster
AWE64标准，提供 64复音FM合成器 和 128复音波表合成（需外接1MB/2MB SIMM内存扩展，最高支持28MB波表内存）。
• 音效技术：兼容 EAX 1.0 和 DirectSound
3D，在《雷神之锤》《毁灭战士》等游戏中实现环境音效定位，但音质弱于同期PCI声卡（如帝盟S90）。

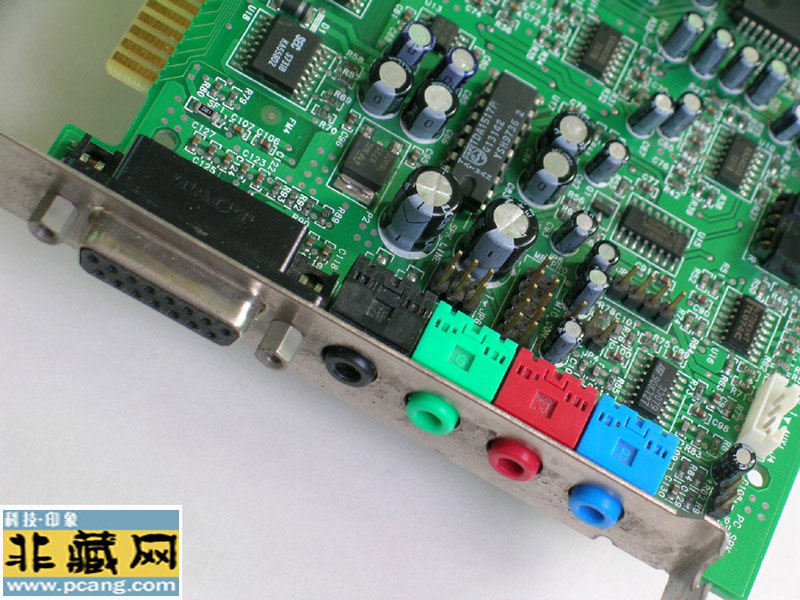

• 接口配置：配备 Line-in/Line-out/麦克风插孔、游戏/MIDI端口，以及
CD-ROM音频输入接口（支持松下、索尼等主流光驱）。
2. 即插即用（PnP）特性
• 资源自动分配：通过 ISA PnP BIOS 自动配置 IRQ（默认IRQ10）和 DMA通道，简化硬件冲突问题。
• 跳线冗余设计：保留 JP3-JP7 物理跳线，支持手动设置资源（如IRQ 5/7/9/10），兼容非PnP主板。
3. 波表合成扩展
• RAM扩展支持：通过CN8插槽外接1MB/2MB EDO DRAM（如Mitsubishi M5M42V2016），可加载
SoundFonts音色库（需配合Creative WaveStudio软件）。
• 板载ROM音色：内置 512KB GM/GS兼容波表，但音质弱于扩展RAM后的效果。
二、驱动程序与软件生态
1. 官方驱动支持
• Windows 9x：驱动程序包含在随附的安装软盘/CD 中，支持音效控制面板和波表音色库。
• Windows XP：需通过兼容性模式或社区修改驱动（如 Vogons Driver Database）尝试安装，但稳定性较差。
• Windows 7及以上：无官方支持，可通过虚拟机（如Bochs）或 复古硬件平台 运行。
2. 配套软件工具
• Sound Blaster Control Panel：调节音量、混响及3D音效参数。
• AWE64 WaveTable Setup：管理波表音色（需额外购买或下载SoundFonts）。
• CTCM/CTCU配置工具：用于PnP资源冲突时的手动映射。
三、在现代系统中的使用挑战
1. 硬件适配难题
• ISA接口淘汰：需使用 ISA-to-PCI转接卡（如AMCC 5933芯片方案），但可能导致 IRQ/DMA资源冲突。
• IDE设备限制：无内置IDE控制器（区别于CT3910/CT3990），需依赖主板原生IDE接口或 PCI-IDE转接卡。
2. 性能瓶颈
• 音频延迟：ISA总线带宽限制可能导致高负载下的爆音，需通过降低采样率（如44.1kHz→22kHz）或 增加系统内存 缓解。
• 波表合成缺失：未扩展RAM时仅支持FM合成，音质弱于同期PCI声卡（如帝盟S90）。
四、与CT4390/CT4540的关键差异
特性 Creative CT4500 Creative CT4390 Creative CT4540
核心功能 纯声卡（AWE64 Value）纯声卡（AWE64 Gold） 纯声卡（AWE64 Gold精简版）
S/PDIF输出 无 20位数字输出（同轴/光纤）20位数字输出（同轴/光纤）
波表合成 128复音（需扩展RAM） 128复音（需扩展RAM）128复音（需扩展RAM）
总线类型 ISA（PnP） ISA ISA（PnP）
芯片组 CT1745A-S混音芯片 CT1745A-SCP混音芯片 CT1745A-SCP混音芯片（集成度更高）
尺寸 全高ISA卡全高ISA卡半高ISA卡（长度185mm）
五、替代方案与建议
1. 硬件替代
• 声卡：使用 USB外置声卡（如Creative Sound BlasterX G6），支持7.1声道和低延迟。
• IDE设备：选择 PCI-IDE转接卡（如Promise PDC20276），兼容现代主板。
2. 复古体验优化
• 系统选择：使用 Windows 98 SE 或 Windows Me，配合 440BX主板（如华硕P2B）和 128MB SDRAM。
• 资源分配：在BIOS中手动设置CT4500的 IRQ 10 和 DMA 5/6，避免与其他设备冲突。
3. 社区支持
• Vogons论坛：获取 定制驱动 和 SoundFonts（如通用MIDI音色库GS Wavetable）。
• Creative爱好者社区：交换 ISA转接卡 和 RAM扩展模块 的使用经验。
六、总结
Creative CT4500是 Sound Blaster AWE64系列的PnP精简版，其即插即用特性和基础波表合成能力
在1990年代中期具有竞争力，但受限于ISA总线技术，在现代系统中仅能通过复古平台实现完整功能。若需体验其波表合成和游戏音效，建议搭建Windows
98环境；日常使用则推荐现代USB声卡。对于硬件收藏者，CT4500是研究1990年代PC多媒体生态的重要样本，尤其适合对PnP技术演进感兴趣的爱好者。
|
