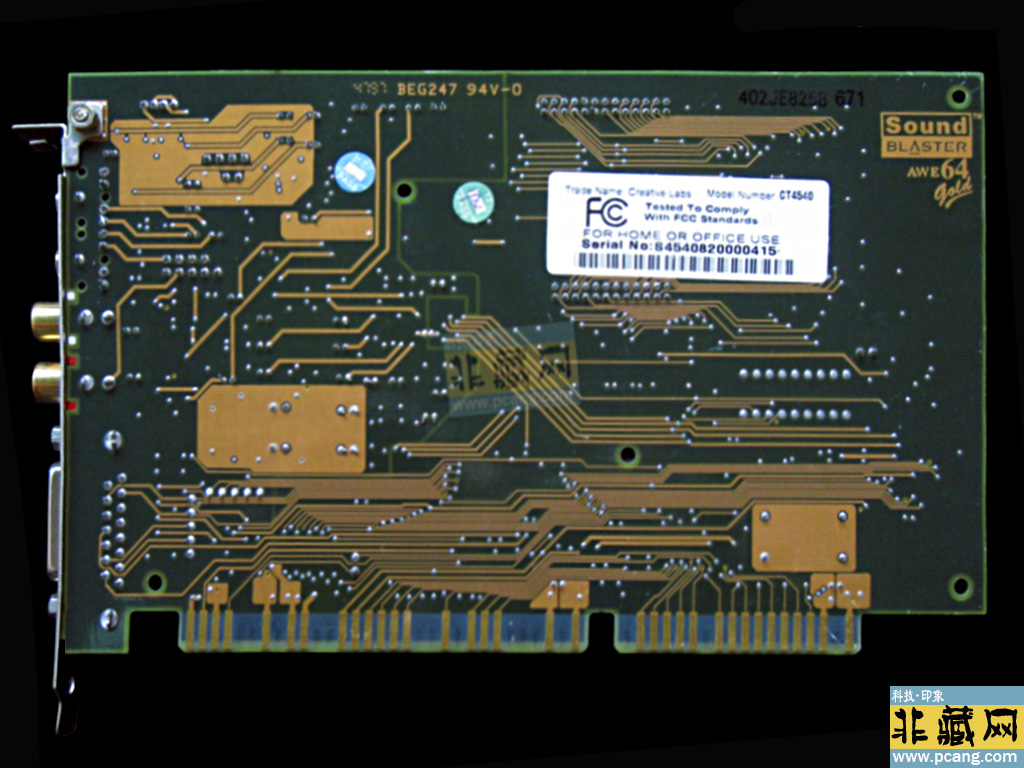

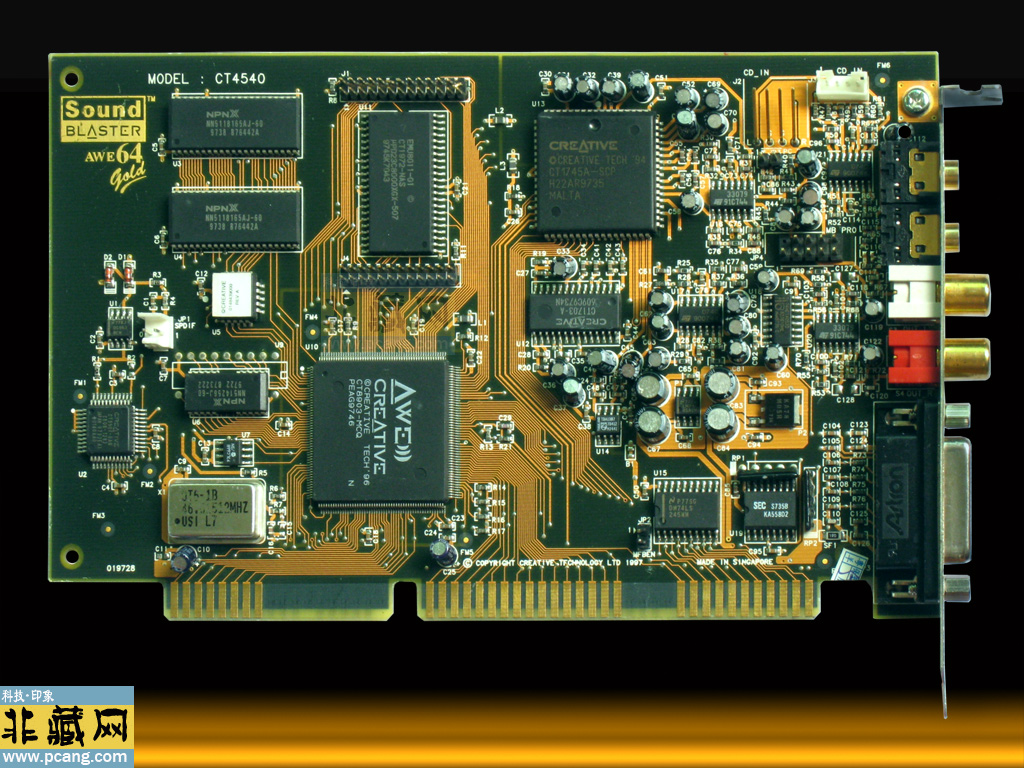

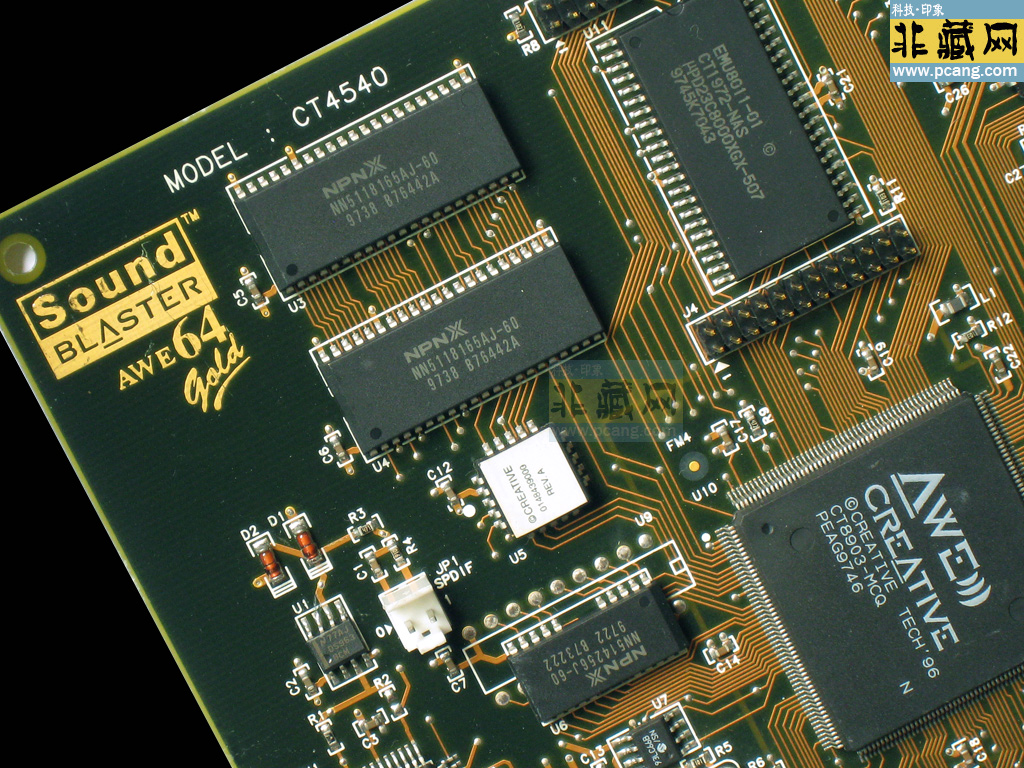

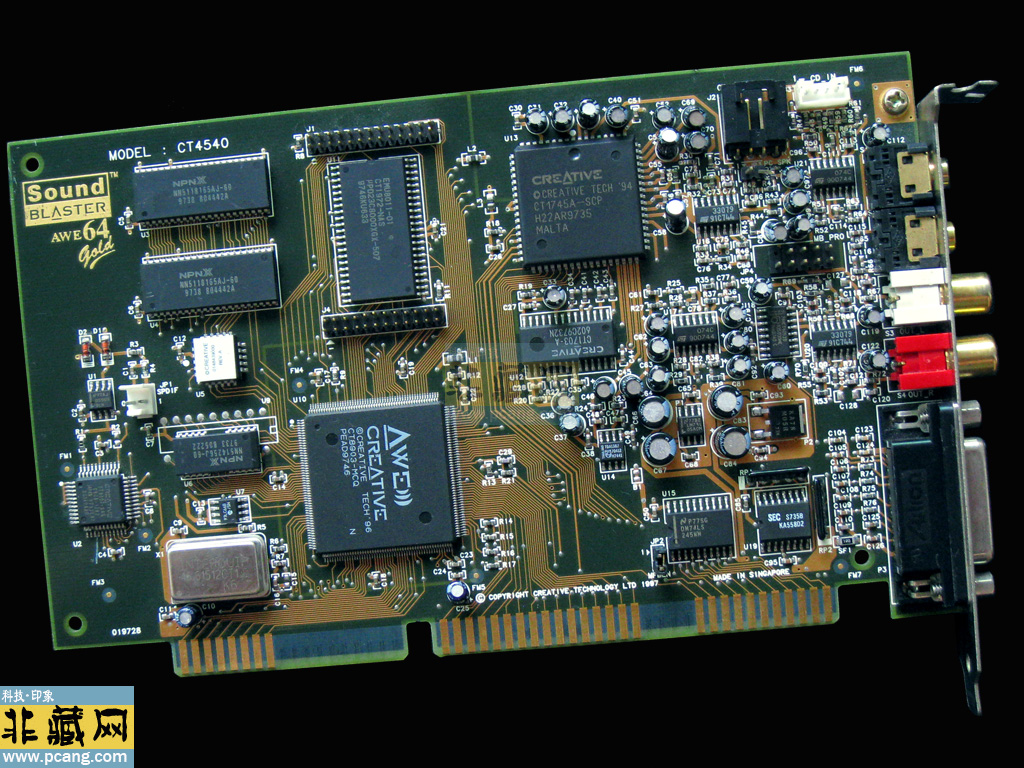

创新Creative CT4540（Sound Blaster AWE64 Gold）是创新科技（Creative Labs）在1996年推出的 ISA总线旗舰级声卡，定位为 Sound Blaster AWE64系列的高端版本，核心设计围绕 专业级波表合成能力 和 数字音频扩展。
一、硬件架构与核心功能
1. 音频处理能力
• 芯片组：采用 Creative CT1745A-SCP立体声混音芯片 和 CT1703 DAC，支持 Sound Blaster AWE64标准，提供 64复音FM合成器 和 128复音波表合成（需外接1MB/2MB SIMM内存扩展，最高支持28MB波表内存）。
• 音效技术：兼容 EAX 1.0 和 DirectSound 3D，在《雷神之锤》《毁灭战士》等游戏中实现环境音效定位，音质优于同期中端声卡（如帝盟S90）。
• 接口配置：配备 Line-in/Line-out/麦克风插孔、游戏/MIDI端口、CD-ROM音频输入接口（支持松下、索尼等主流光驱），以及 20位S/PDIF数字输出（同轴/光纤），可外接DAC或数字音箱。
2. 波表合成扩展
• RAM扩展支持：通过 CN8插槽 外接 1MB/2MB EDO DRAM（如Mitsubishi M5M42V2016），可加载 SoundFonts音色库（需配合Creative WaveStudio软件）。
• 板载ROM音色：内置 4MB GM/GS兼容波表（区别于CT4500/CT4520的512KB），音质接近专业MIDI音源。
二、驱动程序与软件生态
1. 官方驱动支持
• Windows 9x：驱动程序包含在随附的 安装软盘/CD 中，支持音效控制面板和波表音色库。
• Windows XP：需通过 兼容性模式 或 社区修改驱动（如 Vogons Driver Database）尝试安装，但稳定性较差。
• Windows 7及以上：无官方支持，可通过 虚拟机（如Bochs）或 复古硬件平台 运行。
2. 配套软件工具
• Sound Blaster Control Panel：调节音量、混响及3D音效参数。
• AWE64 WaveTable Setup：管理波表音色（需额外购买或下载SoundFonts）。
• CTCM/CTCU配置工具：用于PnP资源冲突时的手动映射。
三、在现代系统中的使用挑战
1. 硬件适配难题
• ISA接口淘汰：需使用 ISA-to-PCI转接卡（如AMCC 5933芯片方案），但可能导致 IRQ/DMA资源冲突。
• IDE设备限制：无内置IDE控制器（区别于CT3910/CT3990），需依赖主板原生IDE接口或 PCI-IDE转接卡。
2. 性能瓶颈
• 音频延迟：ISA总线带宽限制可能导致高负载下的爆音，需通过 降低采样率（如44.1kHz→22kHz）或 增加系统内存 缓解。
• 波表合成优势：扩展RAM后可加载 高保真SoundFonts（如通用MIDI音色库GS Wavetable），音质显著优于同期PCI声卡。
四、与CT4390/CT4500的关键差异
特性 Creative CT4540 Creative CT4390 Creative CT4500
核心功能 旗舰声卡（AWE64 Gold） 旗舰声卡（AWE64 Gold） 中端声卡（AWE64 Value PnP）
S/PDIF输出 20位数字输出（同轴/光纤） 20位数字输出（同轴/光纤） 无
波表合成 128复音（板载4MB ROM+扩展RAM） 128复音（需扩展RAM） 128复音（需扩展RAM）
总线类型 ISA ISA ISA（PnP）
芯片组 CT1745A-SCP混音芯片 CT1745A-SCP混音芯片 CT1745A-S混音芯片
尺寸 全高ISA卡 全高ISA卡 全高ISA卡
五、替代方案与建议
1. 硬件替代
• 声卡：使用 USB外置声卡（如Creative Sound BlasterX G6），支持7.1声道和低延迟。
• IDE设备：选择 PCI-IDE转接卡（如Promise PDC20276），兼容现代主板。
2. 复古体验优化
• 系统选择：使用 Windows 98 SE 或 Windows Me，配合 440BX主板（如华硕P2B）和 128MB SDRAM。
• 资源分配：在BIOS中手动设置CT4540的 IRQ 10 和 DMA 5/6，避免与其他设备冲突。
3. 社区支持
• Vogons论坛：获取 定制驱动 和 SoundFonts（如通用MIDI音色库GS Wavetable）。
• Creative爱好者社区：交换 ISA转接卡 和 RAM扩展模块 的使用经验。
六、总结
Creative CT4540是 Sound Blaster AWE64系列 的 旗舰型号，其 专业级波表合成能力 和 数字音频扩展 在1990年代中期具有标杆意义，但受限于ISA总线技术，在现代系统中仅能通过复古平台实现完整功能。若需体验其高保真MIDI合成和游戏音效，建议搭建 Windows 98环境；日常使用则推荐现代USB声卡。对于硬件收藏者，CT4540是研究1990年代PC多媒体生态的重要样本，尤其适合对 波表合成技术演进 感兴趣的爱好者。
