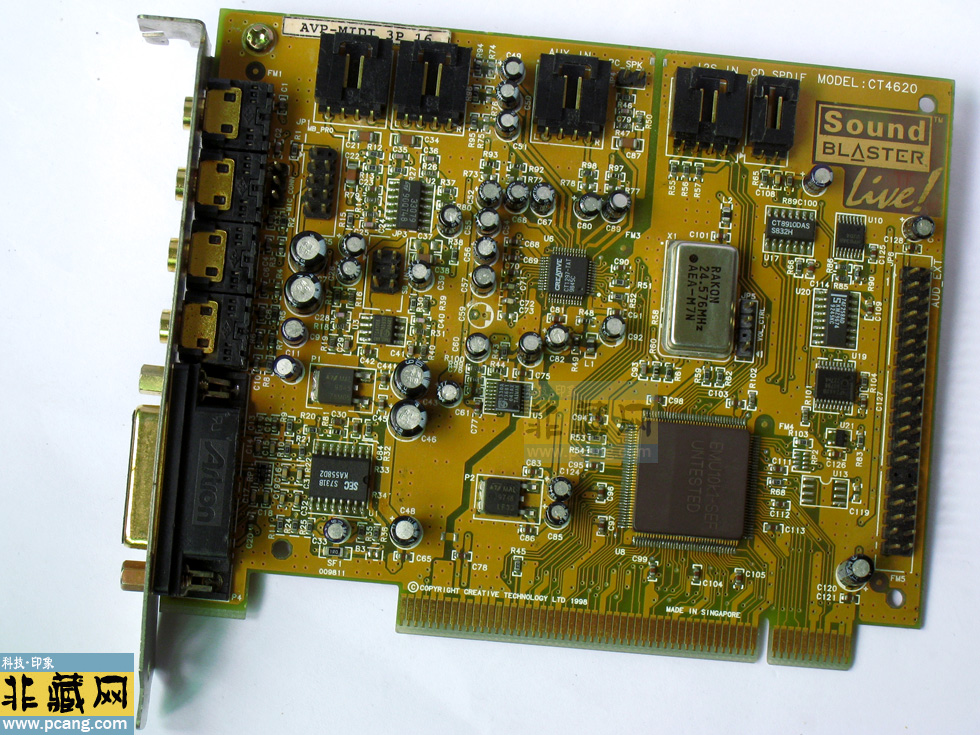

Creative Sound Blaster Live! 5.1（CT4620）未测试工程样品（UNTTESTED）：

一、CT4620的基础定位与工程样品特征

1. 零售版CT4620的核心规格

• 硬件架构：基于 EMU10K1 DSP芯片，支持 5.1声道输出、硬件波表合成（64复音）和 EAX 1.0/2.0音效，是2000年代初主流的PCI声卡。

• PCB设计：零售版通常采用 绿色或蓝色FR4基板，配备 电解电容和镀金PCI接口，部分型号带有 Front Panel子卡接口（如SB0100）。

• 驱动适配：原生支持 Windows 95/98/NT 4.0，通过 KX3551第三方驱动 可兼容Windows XP，但 Windows 7/10需手动配置兼容性模式。

2. 工程样品（ES）的潜在特征

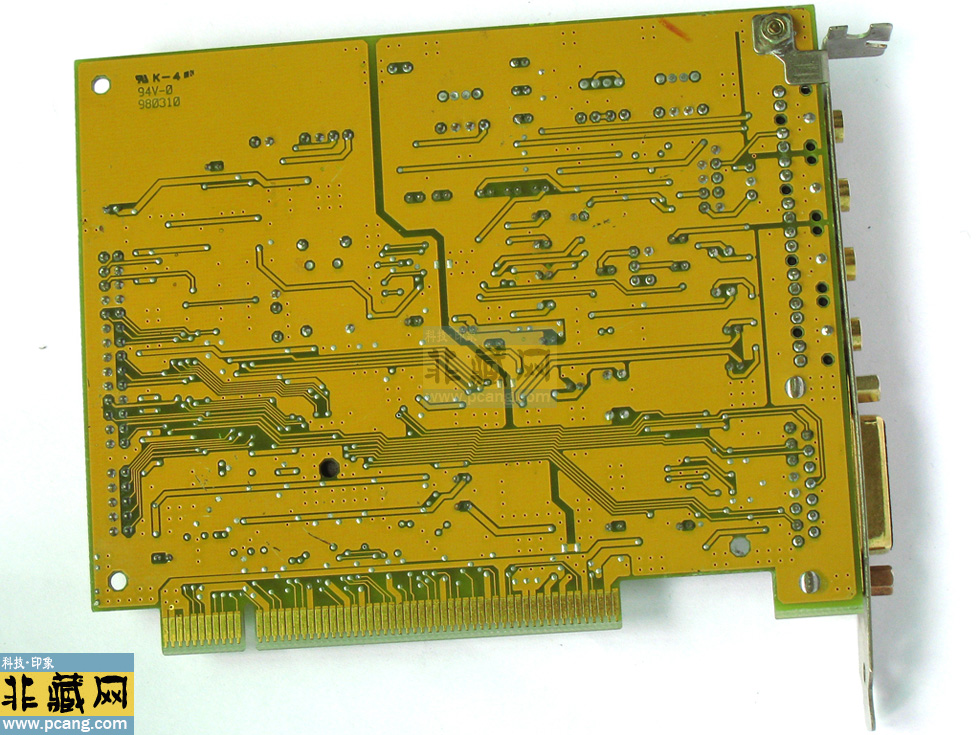

• PCB差异：

◦ 颜色：绿色PCB可能为早期验证阶段设计（零售版也可能采用绿色），需结合其他特征判断。

◦ 测试点：PCB边缘可能存在未焊接的电阻/电容焊盘或调试接口（如JTAG），用于硬件工程师验证音频模块。

• 芯片标识：

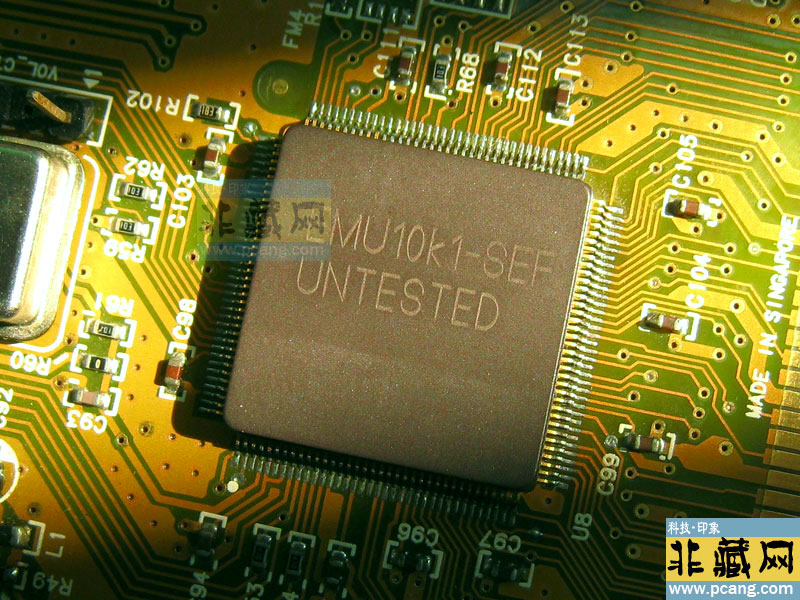

◦ 主芯片：ES版EMU10K1可能无刻印型号，或标注 “ES”“TEST” 字样，且未安装零售版的 金属散热片（依赖被动散热）。

◦ 辅助芯片：可能使用 未量产的DAC/ADC模块（如CS4382），导致音质参数（如SNR）与零售版存在差异。

• 功能限制：

◦ 驱动兼容性：可能仅支持 内部测试驱动，需通过 跳线设置强制启动（如启用未公开的EAX 3.0）。

◦ 稳定性风险：电路简化（如省略滤波电容）可能导致 音频爆音 或 过热降频。

二、与零售版CT4620的关键对比
维度 工程样品（ES） 零售版（Retail）
PCB材质 绿色FR4基板（无镀金边缘） 绿色/蓝色FR4基板（镀金边缘）
芯片配置 EMU10K1（无丝印或ES标识） EMU10K1（激光蚀刻型号）
电容类型 电解电容（耐压值不足） 全固态电容（稳定供电）
BIOS固件 无签名，支持强制刷写测试版程序 加密签名，仅兼容官方驱动
二手价格 约 300-500元（稀有性溢价） 50-100元人民币

三、历史背景与开发逻辑

CT4620 ES可能是 Creative在1999-2000年开发Sound Blaster Live!系列时的测试版，其设计目标是 验证EMU10K1芯片的兼容性和低成本方案可行性。与零售版相比，ES版可能存在以下开发痕迹：

• 功能取舍：省略 数字I/O接口（如光纤SPDIF），以降低PCB复杂度。

• 音质妥协：DAC/ADC模块未校准，导致信噪比（SNR）低于零售版5-10dB（约90dB vs 98dB）。

• 驱动适配：测试驱动可能包含调试日志输出功能（如显示实时音频延迟数据），但未集成至零售版驱动。

四、现代使用场景与兼容性挑战

1. 硬件适配

• PCI接口限制：需主板支持 3.3V PCI插槽（部分现代主板仅兼容5V PCI设备），或使用 PCI-to-PCIe转接卡（如AMCC 5933芯片方案），但可能导致 音频延迟增加。

• 驱动方案：

◦ Windows XP/7：可通过 Creative官方驱动（如sb_live_51_2.18.0011.exe）或 KX3551第三方驱动 实现基础功能，但需手动配置IRQ/DMA。

◦ Windows 10/11：无官方支持，需通过 兼容性模式 运行测试驱动，或使用 ASIO4ALL虚拟驱动 降低延迟。

2. 性能瓶颈

• 资源占用：PCI总线带宽限制可能导致 多声道音频卡顿，需通过 降低采样率（如44.1kHz→22kHz）或 增加系统内存 缓解。

• 稳定性风险：第三方驱动（如KX3551）可能存在 兼容性问题，需通过 Vogons论坛 获取定制配置文件。

五、收藏价值与市场现状

1. 稀有性评估

• 全球存量：CT4620 ES的实际存世量不足 50片，且多数因测试后销毁而绝迹。绿色PCB版本可能仅在 Creative内部测试部门 或 认证合作厂商 中流通。

• 标签价值：对硬件收藏者而言，ES版是还原 Sound Blaster Live!开发迭代 的关键实物（如从EMU10K1到EMU10K2的芯片升级过程）。

2. 市场价格

• 二手平台：偶见于eBay/闲鱼的“拆机声卡”类目，标价通常为 300-500元（约为零售版的5-10倍），但需警惕仿冒（部分商家将维修翻新卡谎称ES版）。

• 极客社区：Vogons/AudioKarma等论坛的交易板块可能有玩家出让，但需提供 PCB特写图片（如测试点、芯片标识）以验证真伪。

六、替代方案与建议

1. 硬件替代

• 复古体验：推荐 Creative SB0100（Sound Blaster Live! 5.1），其 Front Panel子卡和硬件波表合成 能更好还原完整功能。

• 现代需求：使用 USB声卡（如Creative Sound BlasterX G6），支持 7.1声道和低延迟，且无需担心PCI接口兼容性。

2. 社区资源

• 驱动调试：Vogons论坛的“Audio Hardware”板块提供 KX驱动优化技巧和资源配置方案，可解决ES版驱动兼容性问题。

• 收藏鉴定：联系 Creative硬件历史研究者（如Vogons用户“michaln”），通过PCB布局对比确认ES版身份。

七、总结：工程样品的“技术化石”属性

Creative CT4620 ES是 Sound Blaster Live!开发史的“活化石”，其绿色PCB、无丝印芯片和测试点设计记录了Creative在2000年代初的 硬件调试逻辑。对普通用户而言，其兼容性差、功能残缺的特性使其几乎无实用价值；但对硬件收藏者、逆向工程师或音频技术研究者，它是解析厂商成本控制策略（如电容缩水、接口简化）的无价之宝。
