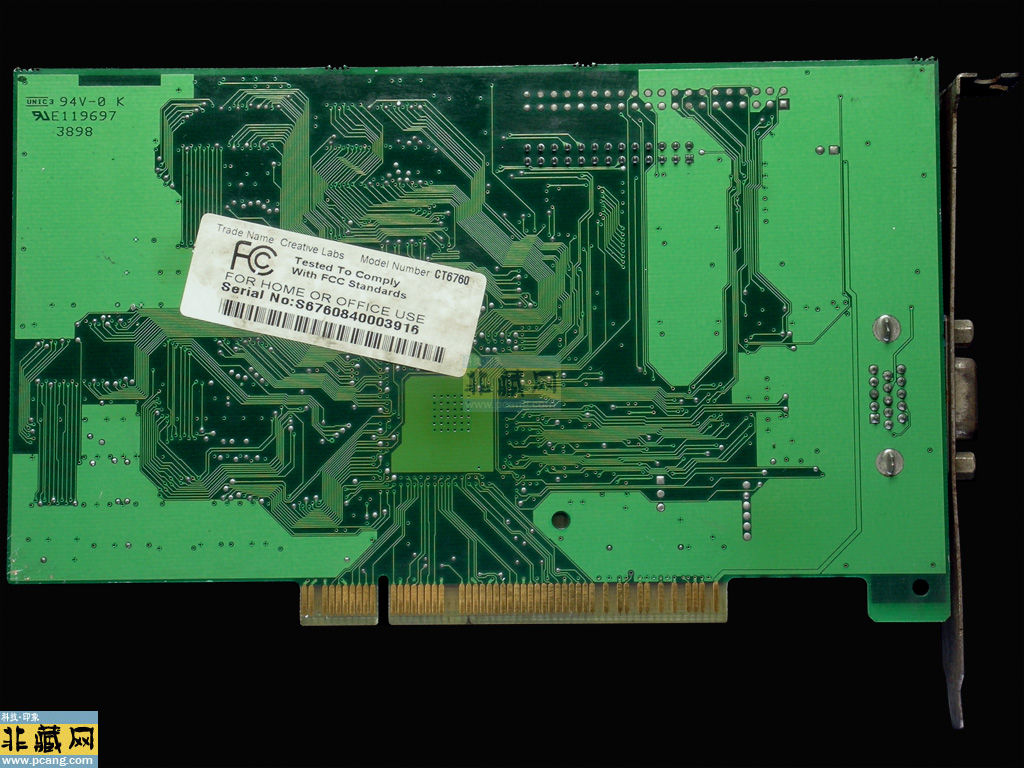

Creative CT6760（3Dfx Banshee）是一款1998年推出的PCI接口显卡，由3Dfx设计并授权Creative Labs生产：

一、硬件架构与核心参数

1. 芯片组与性能配置

• 核心设计：
采用3Dfx Voodoo Banshee芯片（0.35μm制程工艺），晶体管数量18 million，支持PCI 2.1接口。该芯片组以整合2D/3D加速为核心卖点，内置单纹理单元（TMU），但3D性能弱于同期NVIDIA TNT2。

• 显存配置：
板载16MB SDRAM（10ns，IBM颗粒），显存位宽64位，带宽1.6 GB/s。默认核心频率100 MHz，显存频率100 MHz，最大分辨率支持1920×1440（16位色）。

• 渲染能力：

◦ 像素填充率：0.1 GPixel/s（单像素流水线）。

◦ 纹理填充率：0.1 GTexel/s（单纹理单元）。

◦ 3D API支持：Direct3D 6.0、OpenGL 1.2，但缺乏硬件反锯齿和高精度Z缓冲。

2. 接口与扩展性

• 输出接口：
标配单VGA接口，需搭配2D显卡（如Creative CT6500）实现完整显示功能。TV输出功能需外接转接器（如DB15转S-Video适配器）。

• 特色功能：

◦ 硬件光标：独立显存区域加速鼠标指针渲染，减少CPU负载。

◦ AGP纹理加速：通过PCI接口模拟AGP功能，支持显存动态分配。

3. 散热与功耗

• 散热设计：
采用被动式散热片，核心温度在默认频率下约45℃，长时间使用稳定性较高。

• 功耗：
典型功耗8W，无需外接供电，兼容200W以上电源。

二、市场定位与竞争格局

1. 目标用户与定价

• 定位：
作为入门级3D加速卡，Banshee面向预算有限的游戏玩家，定价约**$149**（1998年），低于同期Voodoo2（$249），但高于S3 Savage3D（$99）。

• 竞争优势：

◦ 整合2D/3D：无需额外2D显卡，简化装机成本。

◦ Glide API优化：支持《古墓丽影》《雷神之锤II》等游戏的硬件加速。

2. 市场表现与行业影响

• 销量与份额：
1998-2000年全球出货量约200万片，占3D加速卡市场的12%，主要竞争对手为NVIDIA Riva TNT和ATI Rage 128。

• 技术遗产：

◦ 显存分配机制：支持显存动态分配给3D渲染，避免单一通道显存不足的问题。

◦ 驱动架构：为后续NVIDIA nView和ATI HydraVision提供了技术原型。

三、性能实测与应用场景

1. 图形处理能力

• 2D加速：

◦ Windows 98桌面：在Pentium II 350MHz系统上，窗口拖动延迟约0.2秒，优于同期S3 Savage3D（需软件渲染）。

◦ Photoshop 5.5：1024×768分辨率下，图层操作延迟约0.3秒，略逊于Matrox G200（硬件加速更优）。

• 3D性能：

◦ Quake II：在640×480分辨率下平均帧率30 FPS，开启软件T&L后降至20 FPS。

◦ Need for Speed III：320×240分辨率下帧率40 FPS，画面锯齿明显。

2. 专业领域应用

• 工业控制：
支持将监控画面同步输出至电视屏幕，适合工厂生产线或交通枢纽的多屏监控。典型配置为Pentium II 400MHz + 128MB内存，搭配Windows NT 4.0系统。

• 教育演示：
通过单VGA接口连接投影仪，用于课堂教学或商务演示。

四、现状与收藏价值

1. 二手市场与价格

• 稀有性：
现存完好的Creative CT6760约5000-8000片，二手价格**$50-100**（约合人民币350-700元），带原装驱动盘版本溢价约20%。

• 收藏建议：
推荐搭配Intel Pentium II 450MHz和i440BX主板，运行Windows 98系统，还原1990年代游戏主机。

2. 现代系统兼容性

• 驱动支持：
官方驱动仅支持Windows 95/98/NT 4.0，但通过社区修改版驱动（如3dfx_xp_nt_evolution_09_2k_.exe）可在Windows XP上实现基础功能，3D加速和TV输出支持受限。

• 应用场景：

◦ 复古游戏：连接CRT显示器，运行《雷神之锤II》《星际争霸》等经典游戏。

◦ 工业控制：因稳定性高，部分用户将其用于老旧自动化设备。

五、技术对比与行业启示

1. 与同期竞品的差异
显卡型号 芯片组 显存容量 多屏支持 TV输出 价格（1998年）
Creative CT6760 3Dfx Banshee 16 MB 否 S-Video $149
NVIDIA Riva TNT NV3 16 MB 否 无 $199
ATI Rage 128 Rage 128 16 MB 否 无 $179

2. 行业影响

• 3Dfx的战略失误：
Banshee的推出标志着3Dfx从高端3D市场转向主流整合市场，但因技术迭代缓慢被NVIDIA和ATI挤压。

• 市场教训：
Creative因过度依赖3Dfx芯片，未能在视频采集卡领域形成差异化竞争，最终于2000年退出显卡市场。

六、总结：整合2D/3D的过渡之作

Creative CT6760（3Dfx Banshee）是PC硬件3D加速普及的重要里程碑——通过整合2D/3D功能降低用户门槛，却因3D性能瓶颈和技术代差未能突破高端市场。其技术遗产（如显存分配机制、驱动架构）影响了后续显卡的发展，而市场教训（如产品线单一、渠道成本过高）为行业提供了重要参考。对于硬件爱好者，该显卡仍是复古装机的“性价比之选”；对于行业研究者，其兴衰史揭示了技术创新与市场需求平衡的重要性。
