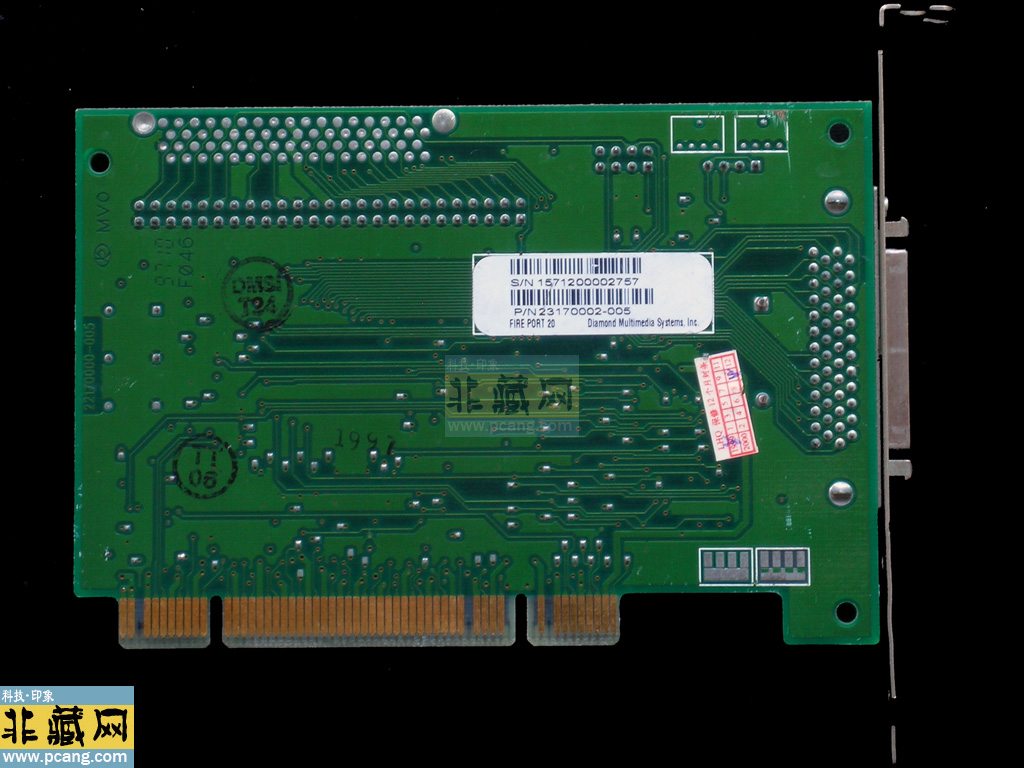

Diamond FirePort 20 ：

1. 型号定位与核心技术参数

      Diamond FirePort 20是一款Ultra SCSI（SCSI-3）控制器，于1997年由Diamond Multimedia推出，主要面向Windows 95/NT 4.0系统的多媒体和数据存储需求。其核心技术特性包括：

• 协议支持：兼容Ultra SCSI（20MB/s）和Fast SCSI-2（10MB/s）协议，支持单端（SE）信号传输，理论最大传输速率为20MB/s，可连接最多7个SCSI设备。

•接口与芯片组：采用PCI2.1接口（32位/33MHz），配备50针内部SCSI接口（支持窄型SCSI），无外部接口。根据同类产品推测，可能使用NCR53C8xx系列芯片组（如NCR53C810），与Diamond FirePort 40的硬件架构类似。

• BIOS与配置：板载SCSI BIOS支持启动功能，允许通过SCSI硬盘引导系统；配置方式包括跳线（如SCSI ID分配、中断请求）和软件工具（如Diamond提供的UltraEasy诊断工具）。

2. 性能与兼容性分析

• 实际性能表现：

◦ 持续传输速率：在单设备负载下可达18-20MB/s，多设备并发时可能降至12-15MB/s，适合中小型文件存储或低速外设（如CD-R、Zip驱动器）。

◦ 延迟控制：芯片组硬件队列深度优化（最大16队列），适合轻量级数据库或多媒体应用，但随机访问性能弱于Symbios芯片组控制器。

• 操作系统支持：

◦ Windows：原生支持Windows 95/98/NT 4.0/2000/XP，驱动可通过Diamond官网或DriverGuide获取（硬件ID：PCI\VEN_1000&DEV_008F）。

◦ Linux：部分社区用户报告通过ncr53c8xx驱动支持内核版本2.4.x-2.6.x，但需手动编译并禁用冲突模块（如mptbase），稳定性较差。

◦ FreeBSD：无官方驱动，需通过第三方工具（如sysinstall）加载兼容驱动，仅支持基本数据传输功能。

• 现代系统兼容性：

◦ PCI接口限制：PCI 2.1接口在PCIe主板上需通过转接卡（如StarTech PCI-PCIe-X1）实现物理兼容，但可能引发IRQ分配问题。

◦ Windows 10/11支持：无官方驱动，可通过第三方工具（如WinDriver）模拟驱动环境，但稳定性无法保证，不建议用于生产环境。

3. 市场现状与获取渠道

• 停产与二手行情：

◦ FirePort 20已停产超过25年，二手市场价格约15-30美元（eBay、闲鱼等平台），成色较好的带诊断工具型号可达40美元。需注意区分FirePort 20（50针窄型）与FirePort 40（68针宽型）的接口差异。

◦ 翻新与测试：部分商家提供“企业级翻新”服务，包括固件升级（至Symbios 4.3.2版本）和压力测试（连续48小时读写），附加费用约10-20美元。

• 替代方案对比：

◦ LSI 9207-8i：PCIe 3.0接口，支持SAS/SATA及硬件RAID，兼容Windows/Linux/macOS，价格约150-200美元，适合现代服务器。

◦ Adaptec 29320A：Ultra320 SCSI控制器，支持320MB/s速率，二手价格约80-120美元，适合需要高速SCSI连接的遗留系统。

4. 安装与配置要点

• 硬件连接：

◦ SCSI链端接：必须在总线两端（控制器和最后一个设备）安装主动式端接器（如Tekram TEK-5000），避免信号反射导致数据错误。

◦ 电缆选择：推荐使用阻抗匹配的50针SE电缆（如Belden 3103A），最长支持3米传输距离；若使用LVD电缆需强制设置为单端模式（Force SE=Yes）。

• 固件与驱动：

◦ 固件更新：通过Diamond提供的FirePort Flash Utility工具升级BIOS至2.1.5版本，可提升对大容量硬盘（>2TB）的兼容性。

◦ 驱动冲突处理：在Windows NT 4.0中，若与主板集成SATA控制器冲突，需在设备管理器中手动分配IRQ资源（如强制指定IRQ 11）。

• 性能优化：

◦ DMA模式启用：在Windows注册表中设置HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\fireport\Parameters\UseDMA=1，可提升数据传输效率。

◦ 队列深度调整：通过UltraEasy诊断工具将队列深度从默认的8增加至16，适合多线程应用。

5. 用户反馈与常见问题

• 稳定性问题：

◦ 过热保护：长时间高负载运行可能触发芯片过热保护，导致设备断开。建议加装散热片（如Thermalright HR-05）或确保机箱通风良好。

◦ 固件回滚：部分用户反映升级至2.1.5固件后出现兼容性问题，需通过编程器（如CH341A）回退至1.8.3版本。

• 设备识别异常：

◦ ID冲突排查：若SCSI设备无法识别，需检查ID跳线设置（控制器固定ID 7，设备ID 0-6），并通过UltraEasy工具扫描总线。

◦ 混合模式冲突：混合使用Ultra SCSI和Fast SCSI设备可能导致总线不稳定，需在BIOS中强制设置为Fast SCSI模式（Force Fast=Yes）。

6. 总结与应用建议

Diamond FirePort 20是Ultra SCSI时代的入门级控制器，其20MB/s的带宽和7设备支持能力在1990年代中后期属于主流配置。尽管在现代系统中存在接口和驱动限制，但其仍适用于以下场景：

• 复古计算：构建基于Windows 95/NT 4.0的历史系统环境。

• 工业自动化：连接旧款SCSI接口的PLC或数控设备。

• 低成本存储扩展：通过SCSI转IDE适配器（如ATTO ExpressSCSI H680）连接旧款硬盘，实现混合存储架构。

升级建议：

• 若需更高性能，可选择LSI 9211-8i（PCIe 2.0，支持SAS 6Gbps）或QLogic QLE2662（光纤通道HBA）。

• 对于预算有限的用户，可尝试StarTech SCSI2SD（SCSI转SD卡适配器），成本约30美元，适合非关键数据存储。

安装时务必遵循SCSI总线端接规则，并优先使用官方驱动和固件工具。若需进一步协助，可参考Diamond官方文档《FirePort 20 Installation Guide》或访问Symbios Logic技术论坛获取社区支持。
