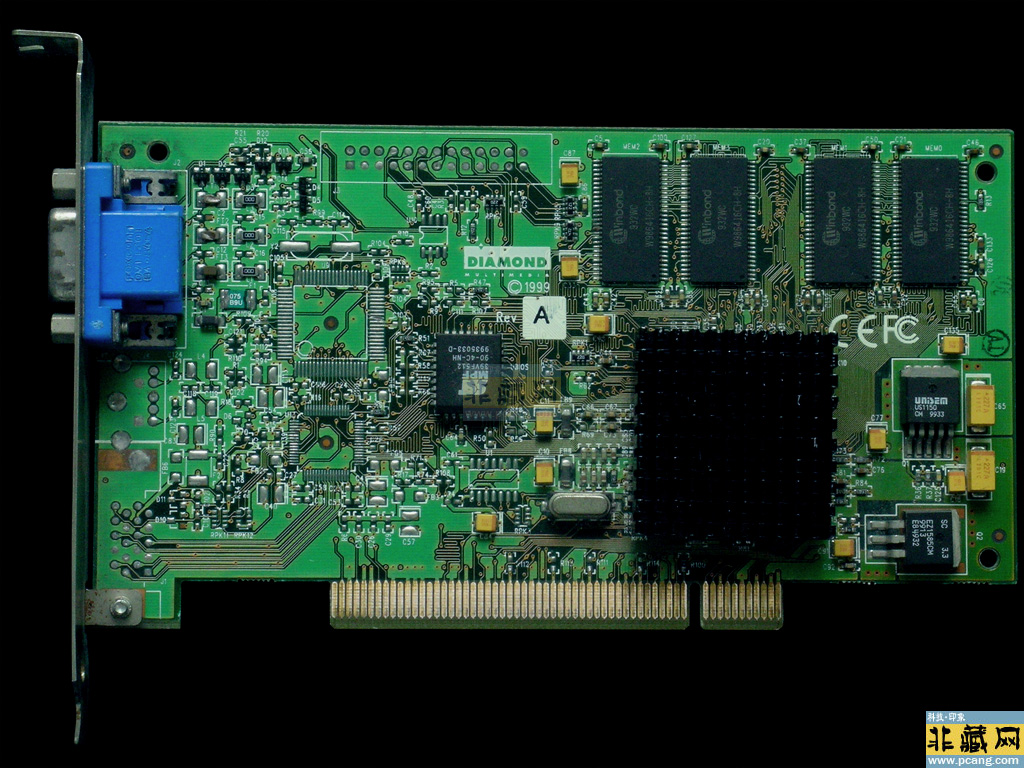

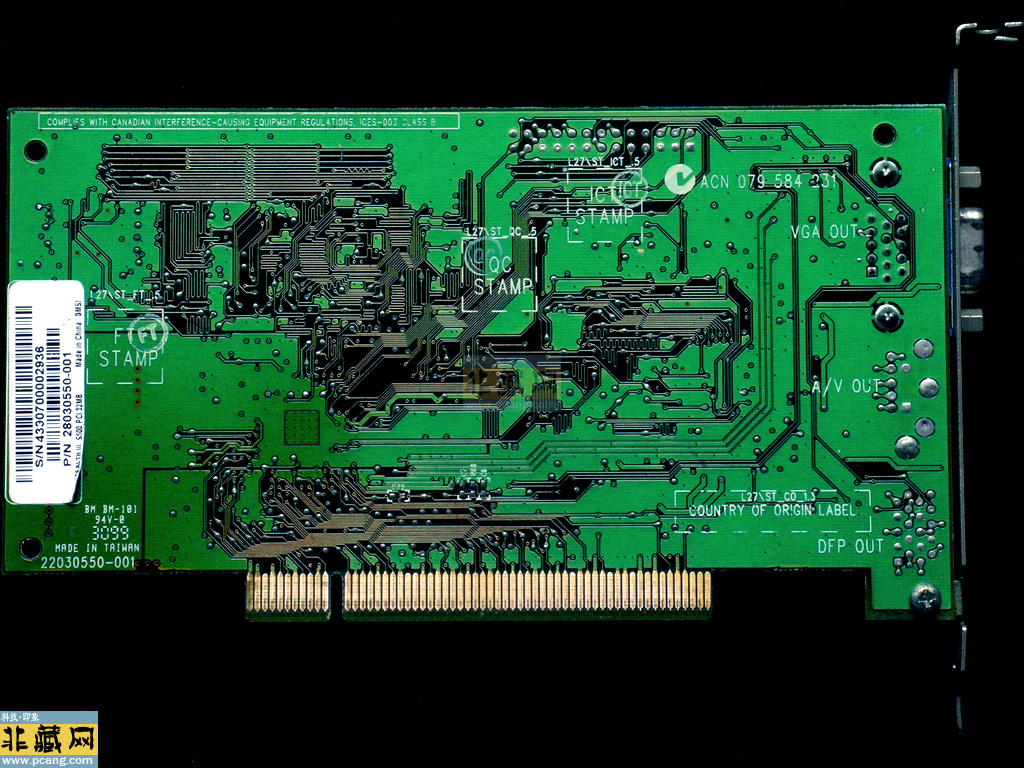

Diamond Stealth III S500是1998年推出的中端3D加速卡，由Diamond Multimedia与S3
Graphics合作开发，定位为平衡3D性能与成本的解决方案。它与同期Diamond FireGL系列专业显卡（如FireGL
1000 Pro）技术路线完全不同，核心差异在于芯片架构、市场定位及功能侧重。
一、核心技术与硬件规格
1. 芯片与架构
• S3 Savage 4芯片：
◦ 采用0.25微米制程工艺，核心面积约80mm²，晶体管数量约1200万，是S3 Graphics首款支持硬件T&L（Transform
and Lighting）和4纹理单元的3D加速芯片。
◦ 架构基于128位显存总线，支持基础3D功能（如纹理映射、雾化效果），但缺乏硬件抗锯齿（AA）和多纹理混合。
• 兼容性：
◦ 支持DirectX 6.0和OpenGL 1.2，优化重点在《雷神之锤II》（Quake II）等早期3D游戏。
• 核心频率修正：
◦ 部分资料显示核心频率为120MHz（如Savage 4 Pro版本），显存频率与核心同步。
2. 显存与性能
• 显存配置：
◦ 8MB SGRAM（Synchronous Graphics
RAM），显存带宽1920MB/s（128位总线×150MHz），支持24位真彩色渲染。
◦ 相比同期消费级显卡（如3DFX Voodoo 2的8MB VRAM），显存容量和带宽显著提升，但SGRAM的成本仍高于EDO
DRAM。
• 理论性能：
◦ 像素填充率240MPixel/s（双管线架构），支持1024×768分辨率（75Hz刷新率），但高分辨率下显存带宽瓶颈显著。
• 技术局限：
◦ 3D性能有限：复杂模型需依赖CPU运算，缺乏硬件抗锯齿（AA）和多纹理支持。
◦ 显存类型成本高：SGRAM虽提升了纹理处理效率，但同期NVIDIA Riva TNT系列已转向DDR SDRAM以降低成本。
3. 接口与功能
• AGP 2x总线：带宽533MB/s，数据传输效率显著高于同期PCI显卡。
• 输出接口：1×VGA（220MHz RAMDAC），支持TV输出（需外接解码器）。
• 附加功能：
◦ 集成MPEG-2硬件解码单元，可流畅播放DVD视频（24fps）。
◦ 支持**3DNow!**指令集，优化与AMD K6-2 CPU的协同运算。
二、市场定位与历史背景
1. 目标用户与场景
• 预算有限的游戏玩家：以约149美元的售价提供基础3D加速功能，吸引对价格敏感的消费者。
• 品牌机预装：作为Dell、HP等品牌机的OEM选项，用于轻量3D游戏和多媒体应用。
• 技术验证：Diamond通过Stealth系列试水消费级3D市场，缓解专业显卡市场的竞争压力。
2. 竞争与局限
• 同期竞品：
◦ 3DFX Voodoo Banshee（1998年）：支持多纹理和SLI，3D性能大幅领先，但价格更高（约199美元）。
◦ NVIDIA Riva TNT（1998年）：平衡3D与视频，显存带宽更高（3.2GB/s），支持硬件抗锯齿。
• 技术短板：
◦ 3D性能瓶颈：《雷神之锤II》帧率约25-30fps（640×480分辨率），远低于同期3DFX Voodoo
Banshee的45fps。
◦ 驱动支持有限：官方驱动仅支持Windows 95/NT 4.0，缺乏对Windows 98的优化。
◦ API升级滞后：未跟进DirectX 7.0，后期软件兼容性下降。
3. 历史意义
• S3的技术输出：Savage 4芯片验证了S3在3D加速领域的技术积累，为后续Savage
2000（支持硬件T&L）奠定基础。
• Diamond的战略转型：通过Stealth系列重新进入消费级市场，此前因专业显卡竞争失利（如FireGL 1000
Pro销量低迷）。
• 技术过渡：反映了1990年代中期显卡从“基础3D整合”向“硬件T&L普及”的转型。
三、现存价值与使用场景
1. 收藏与怀旧
• 二手市场：价格约80-150美元（AGP版本，eBay 2025年数据），因稀缺性可能更高，但普遍供应不足。
• 型号识别：
◦ Diamond Stealth III S500 Rev. A：基础版，8MB SGRAM。
◦ Diamond Stealth III S500 Rev. B：增强版，支持16MB显存扩展。
2. 复古计算
• 系统要求：
◦ CPU：Pentium II 233MHz以上。
◦ 内存：64MB以上（推荐128MB）。
◦ 操作系统：仅支持Windows 95/NT 4.0，需手动安装驱动。
• 可用软件：
◦ 3D游戏：《雷神之锤II》（Quake II）、《古墓丽影II》（Tomb Raider
II），需降低分辨率至640×480。
◦ DVD播放：通过PowerDVD等软件流畅播放MPEG-2视频。
◦ 旧版设计软件：如CorelDRAW 8.0，依赖2D加速提升绘图效率。
3. 技术研究
• 架构分析：S3 Savage 4的双管线架构与同期消费级显卡的对比，可用于研究早期3D加速卡的设计逻辑。
• 驱动调试：通过Vogons论坛获取BIOS文件和驱动补丁，探索兼容性优化（如Windows 98支持）。
四、常见问题与误区
1. Savage 4与Savage 2000的混淆
• 技术代差：
◦ Savage 4：专注基础3D加速，使用SGRAM，显存带宽1920MB/s。
◦ Savage 2000（1999年）：支持更高显存带宽（3.2GB/s），3D性能提升约40%。
• 市场定位：Savage 4为中端卡，而Savage 2000定位中高端。
2. 与Stealth II S220的区别
• 芯片差异：
◦ Stealth III S500：基于S3 Savage 4芯片，使用SGRAM，显存带宽1920MB/s。
◦ Stealth II S220：基于Rendition V2100芯片，使用SGRAM，显存带宽528MB/s。
• 性能对比：Stealth III S500的3D性能显著提升（如Quake II帧率约30fps），但2D性能相近。
3. 驱动兼容性
• 官方驱动：仅支持Windows 95/NT 4.0，但第三方社区（如Vogons）提供修改版驱动，可在Windows
98中运行。
• 专业软件认证：未通过AutoCAD、SolidWorks等专业软件认证，仅适合轻量应用。
五、总结：3D加速的过渡产物
Diamond Stealth III S500（S3 Savage
4）是消费级3D显卡的过渡性产品，其价值在于平衡价格与基础3D功能。它见证了S3从芯片设计向系统整合的延伸，也暴露了Diamond在技术路线上的摇摆。若需体验复古3D游戏或轻量多媒体应用，Stealth
III S500仍是低成本选择；若为收藏或研究，它可作为1990年代中期显卡技术过渡的重要标本。
|
