Monster 3D（帝盟巫毒）VOODOO 1是3dfx Interactive于1996年推出的一款革命性3D加速卡，作为全球首款纯3D图形加速硬件，它彻底改变了PC游戏的画面表现，被誉为“3D游戏时代的敲门砖”。
一、核心技术与硬件规格

1. 芯片与架构

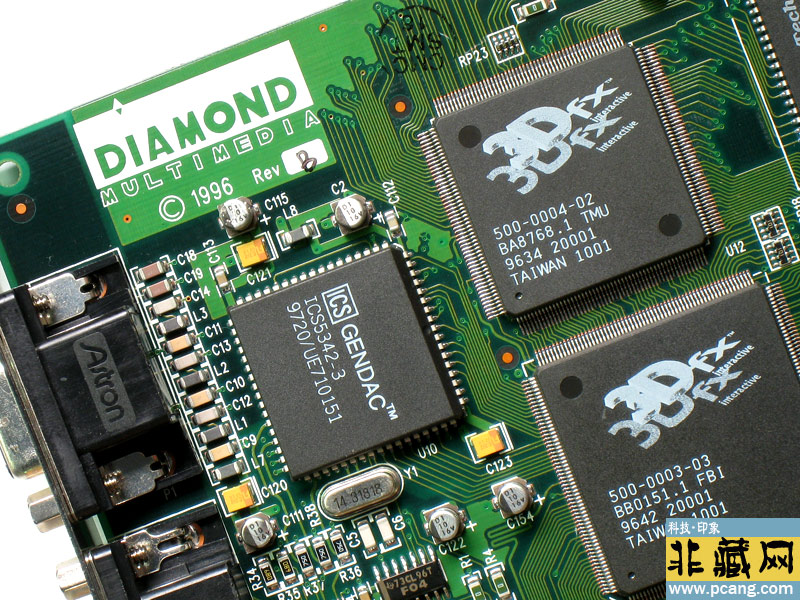

◦ 核心芯片：采用3dfx自研的Voodoo Graphics（SST-1）芯片，基于0.5微米工艺制造，晶体管数量约200万，核心频率50MHz。

◦ 显存配置：

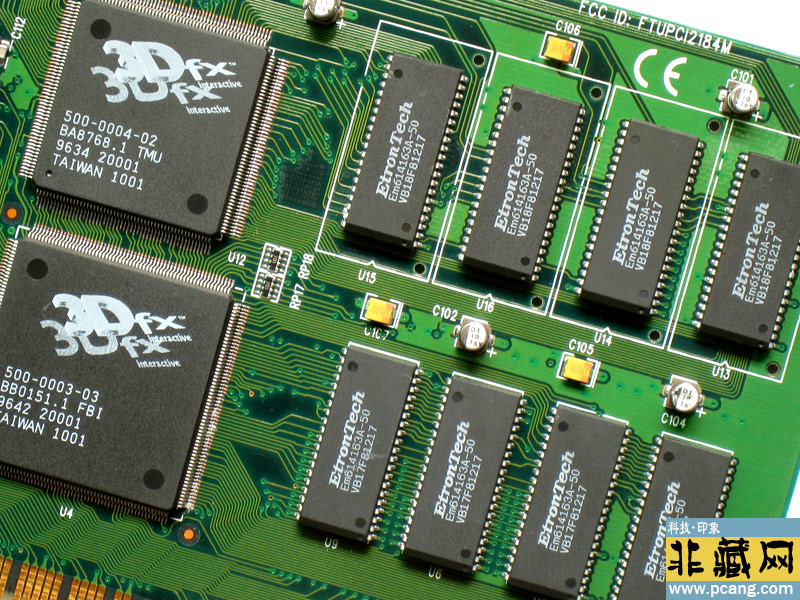

◦ 主流版本为4MB或8MB EDO DRAM（部分品牌如InnoVISION推出过6MB版本），显存位宽64位，带宽约400MB/s。

◦ 显存类型为EDO而非SGRAM，虽成本较低，但带宽限制了高分辨率下的纹理处理能力。

◦ 功能特性：

◦ 支持纹理映射（最大256x256像素）、雾化效果、Alpha混合等基础3D特效。

◦ 不支持2D加速，需与主板集成或独立2D显卡配合使用（如S3 Virge、Riva 128）。

◦ 提供VGA输入输出接口，通过专用转接线传输2D信号，可能导致画面模糊（需搭配高质量线缆改善）。

2. 性能表现

◦ 渲染能力：

◦ 像素填充率：50MP/s（百万像素/秒），多边形生成率约100万/秒。

◦ 支持最高分辨率：640x480（16位色），部分游戏可在800x600分辨率下运行，但帧率较低。

◦ API支持：

◦ 原生支持3dfx自研的Glide API，游戏优化极佳（如《雷神之锤》《虚幻》）。

◦ 兼容Direct3D 3.0和OpenGL 1.1，但性能弱于Glide。

二、市场定位与产品形态

1. 品牌与型号

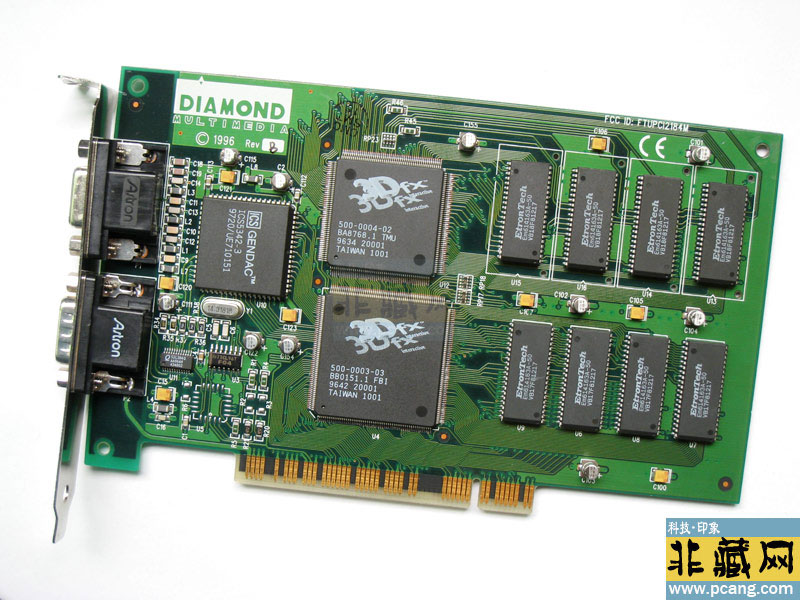

◦ Diamond Monster 3D是VOODOO 1最知名的零售型号之一，由Diamond Multimedia生产，其他品牌包括Orchid Righteous 3D、Canopus Pure3D等。

◦ 不同品牌的VOODOO 1在散热设计（如散热片）、附件（转接线质量）上略有差异，但核心性能一致。

2. 价格与竞争

◦ 1996年上市价格约299-349美元，高于同期2D/3D整合显卡（如Riva 128的170美元）。

◦ 优势：纯3D加速卡中性能最强，Glide API游戏兼容性佳。

◦ 劣势：需额外2D显卡，安装复杂；显存容量和带宽限制高分辨率表现。

三、历史意义与经典应用

1. 推动3D游戏革命

◦ 游戏支持：

◦ 首发游戏《雷神之锤》（GLQuake）通过VOODOO 1实现硬件加速，画面从软件渲染的幻灯片效果变为流畅3D。

◦ 其他代表作：《古墓丽影》《极品飞车2》《虚幻》《Hexen II》等，均提供Glide优化补丁。

◦ 技术影响：

◦ 促使游戏开发商转向3D引擎（如id Tech 2、Unreal Engine），推动多边形建模、纹理映射等技术普及。

◦ 3dfx的SLI技术（扫描线交错）在后续VOODOO 2中实现双卡互联，为多显卡并行计算奠定基础。

2. 行业竞争与后续发展

◦ 竞争对手：

◦ Riva 128（NVIDIA）：整合2D/3D加速，价格更低，但3D性能弱于VOODOO 1。

◦ ATI Rage Pro：支持AGP和更大显存，但兼容性和优化不足。

◦ 后续产品：

◦ 1997年VOODOO 2推出，性能翻倍并支持SLI，成为“显卡之王”。

◦ 1998年VOODOO Banshee整合2D加速，试图简化用户体验，但市场反响一般。

四、用户体验与收藏价值

1. 使用场景

◦ 游戏玩家：需搭配Pentium MMX或更高CPU，安装独立2D显卡（如S3 Virge），通过转接线连接显示器。

◦ 兼容性问题：

◦ Windows 95/98系统需安装3dfx专用驱动，部分游戏需手动切换API（如《Quake II》可选择Glide或Direct3D）。

◦ VGA转接线质量影响画面清晰度，高端型号（如帝盟）附带加粗线缆减少干扰。

2. 收藏与怀旧

◦ 稀缺性：VOODOO 1存世量稀少，尤其是Diamond Monster 3D等品牌型号，二手市场价格高达数百美元。

◦ 文化符号：作为3D加速卡的开山之作，VOODOO 1被视为PC硬件史上的里程碑，常被硬件博物馆或玩家收藏。

五、技术局限与历史评价

1. 局限性

◦ 显存瓶颈：4MB显存无法处理高分辨率纹理，导致《虚幻》等游戏在800x600分辨率下出现卡顿。

◦ 架构封闭：仅支持3dfx自家API，兼容性弱于Direct3D/OpenGL，后期被NVIDIA和微软联合压制。

◦ 功耗与发热：芯片无主动散热，长时间运行可能导致稳定性问题。

2. 行业评价

◦ 正面：

◦ 3dfx凭借VOODOO 1垄断3D加速卡市场，1997年市占率超70%。

◦ 其Glide API被游戏开发者誉为“最易用的3D接口”，推动3D游戏普及。

◦ 负面：

◦ 过度依赖专用API，忽视行业标准，最终被NVIDIA的Direct3D生态击败。

◦ 未及时布局AGP接口和2D/3D整合，导致后续产品竞争力下降。

总结：VOODOO 1的传奇地位

Diamond Monster 3D VOODOO 1不仅是一块显卡，更是PC游戏从2D向3D转型的催化剂。它以开创性的纯3D加速架构、Glide API的高效优化，以及《雷神之锤》等经典游戏的硬件加速支持，定义了一个时代的游戏体验。尽管存在显存带宽低、依赖2D显卡等局限，但VOODOO 1的历史意义不可磨灭——它让普通玩家首次感受到3D图形的震撼，为后续GPU技术的爆发式发展铺平了道路。如今，它仍是硬件爱好者心中的“信仰图腾”，见证着PC游戏黄金时代的辉煌。
