DTC 5150BX(IBM 5150 IO Card)

收藏者:Kane  藏品属地:广东深圳  藏品年代:1988  类目:扩展卡  接口类型:HDD FDD  价位代码:FC

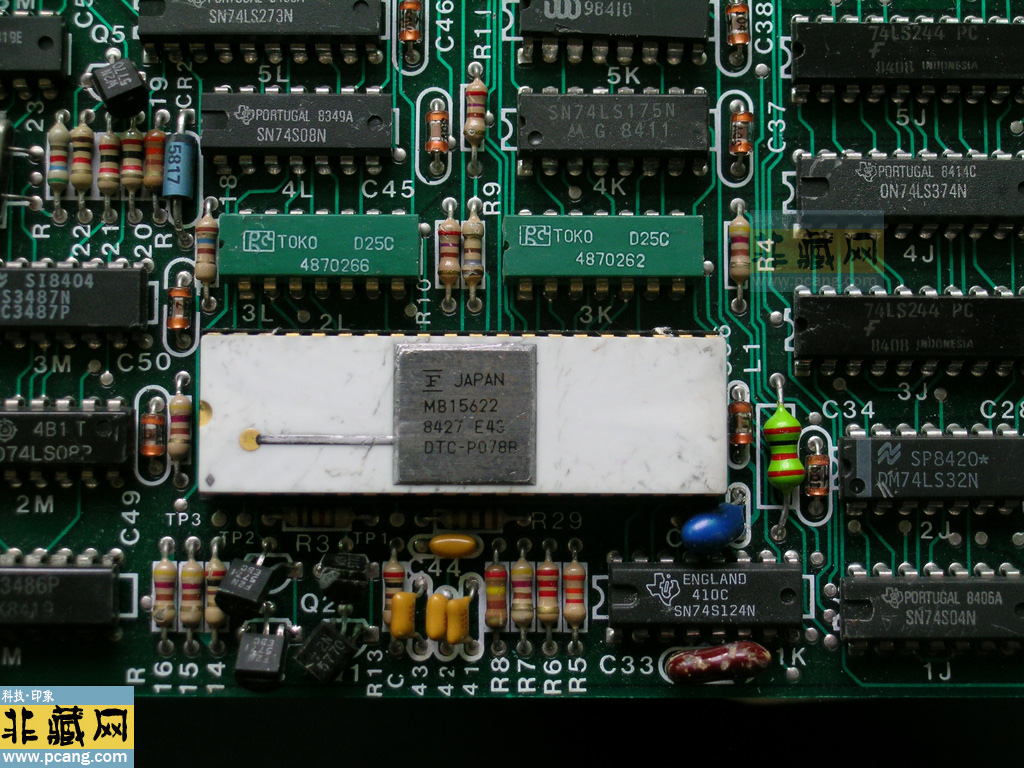

DTC 5150BX IO Card

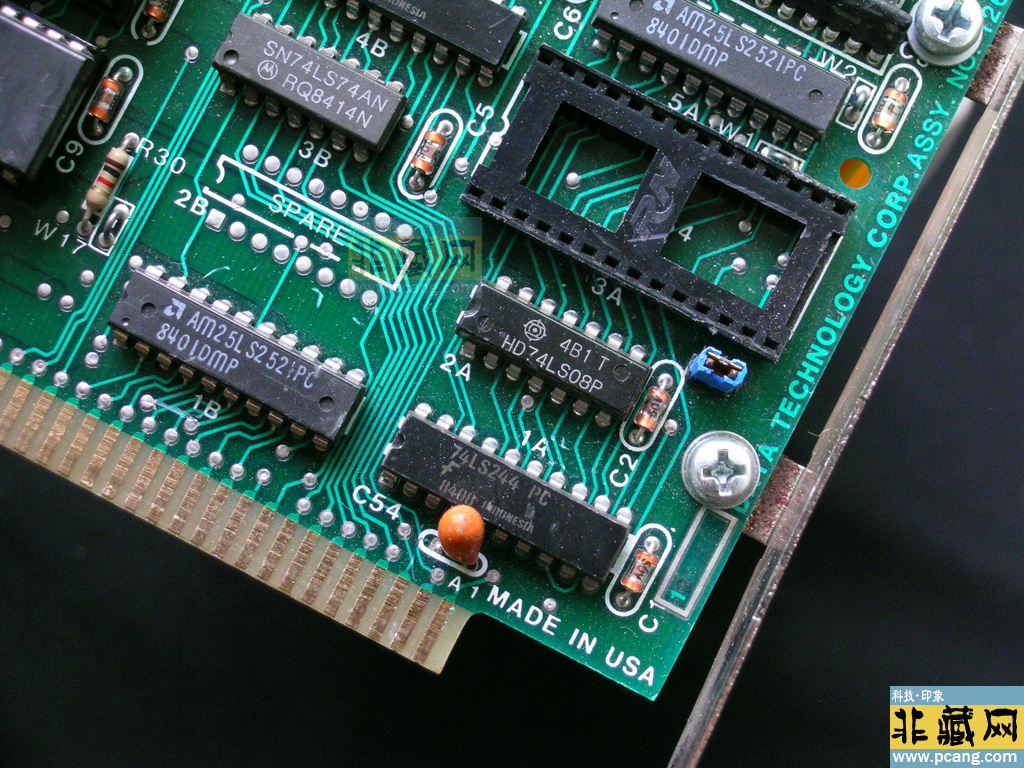

DTC 5150BX IO Card

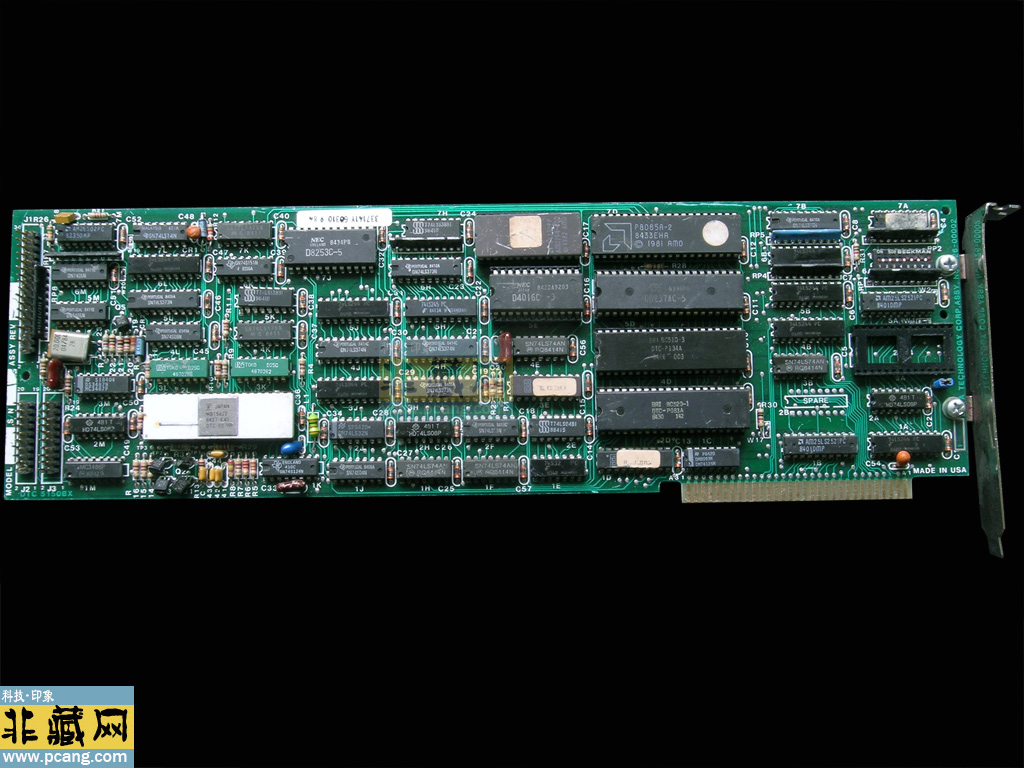

DTC 5150BX IO Card

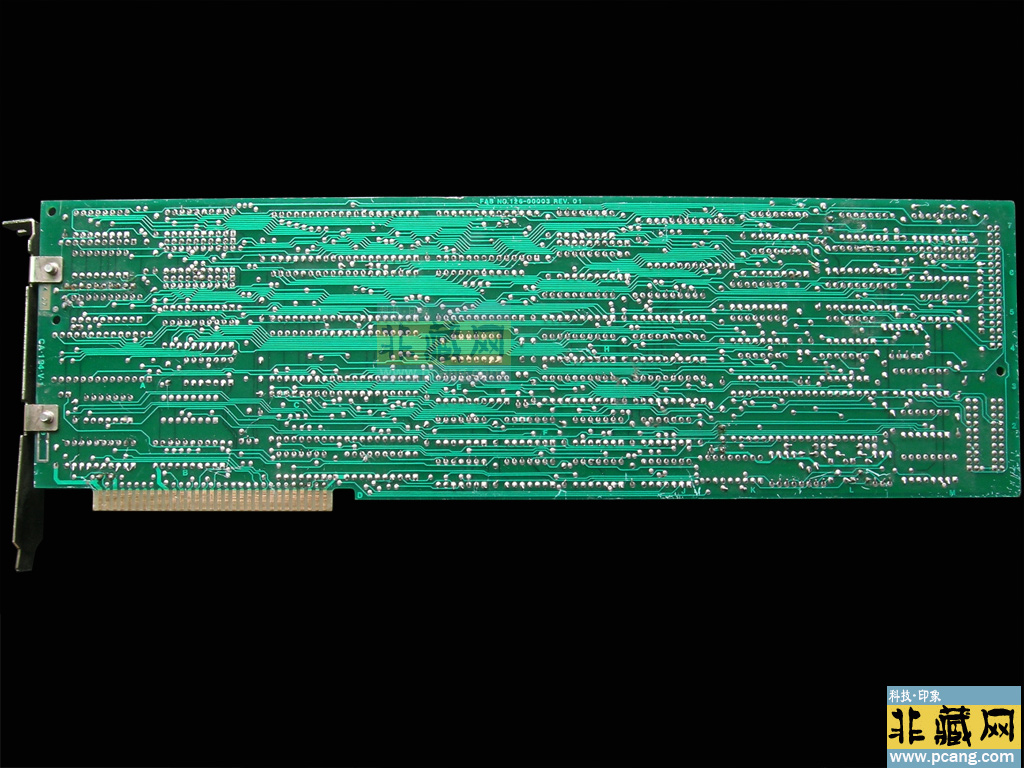

DTC 5150BX IO Card

   DTC 5150BX:

1. 硬件定位与功能

• 设备类型:
    DTC 5150BX是Data Technology Corporation(DTC)于1980年代推出的MFM(Modified Frequency Modulation)硬盘控制器,专为IBM PC/XT 兼容机设计,支持ISA 总线接口。

◦ 核心功能:控制最多2 个 5.25 英寸温彻斯特硬盘,通过 MFM 编码实现数据读写,兼容早期 DOS 系统(如 DOS 3.3)。

◦ 技术特性:集成数据分离逻辑(SerDes)、DMA/PIO 双模式数据传输、可编程扇区交错(最高 16 路),并支持硬盘缺陷管理(如替换坏道)。

• 接口与兼容性:

◦ 硬盘接口:40 针 MFM 专用接口,需搭配 ST-412/ST-506 协议硬盘(如 Seagate ST-225、Tandon TM-100-2)。

◦ 总线类型:8 位 ISA 插槽,需安装在 IBM PC/XT 或兼容主板(如 Olivetti M24、AT&T PC-6300)上。

2. 硬件连接与配置

场景 1:IBM PC/XT 系统

• 物理安装:

1. 将控制器插入 ISA 插槽,确保金手指完全接触。

2. 使用 40 针 MFM 排线连接硬盘与控制器,注意红线对准接口第 1 针。

3. 为硬盘接入 5V/12V 电源(4 针 Molex 接口)。

• DIP 开关设置:

◦ 关键参数:通过 DIP 开关配置硬盘的 柱面数、磁头数、扇区数,需与硬盘实际参数匹配。例如:

◦ Seagate ST-225(21 MB):615 柱面 × 4 磁头 × 17 扇区,DIP 开关设为 10101111(1=ON,0=OFF)。

◦ 若控制器 BIOS 为 BXD 06 版本,可分割大硬盘为多个虚拟分区以绕过 DOS 16 MB 限制。

◦ 参考文档:

◦ DTC 5150 控制器规格手册(1983) 提供详细开关定义。

场景 2:兼容性问题处理

• 硬盘识别失败:

◦ 若 FDisk 提示 “Error reading fixed disk”,尝试调整 DIP 开关参数。例如,ST-225 可设为 18 MB/4/512/256 以牺牲 2 MB 容量换取稳定性。

◦ 确认 BIOS 版本(通过 debug 命令查看 C800:0 处的字符串),不同版本(如 BXD 05/BXD 06)的开关逻辑可能不同。

• 低格与分区:

◦ 低格工具:使用控制器内置工具(如 debug c800:0005)进行低级格式化,需匹配硬盘参数。

◦ 分区工具:DOS 3.3 的 FDisk 可能无法识别超过 16 MB 的分区,需通过控制器 BIOS 分割或使用第三方工具(如 DiskManager)。

3. 软件驱动与系统支持

• DOS 系统:

◦ 无需额外驱动,系统自动识别为标准 MFM 控制器。

◦ 若硬盘超过 16 MB,需在控制器 BIOS 中启用 虚拟分区功能(BXD 06 版本支持)。

• 兼容性增强:

◦ BIOS 升级:部分用户通过修改 BIOS 芯片(如 2764 EPROM)支持新型硬盘(如 ST-506),需联系复古硬件社区获取定制固件。

◦ 现代系统模拟:在虚拟机(如 VirtualBox)中运行 DOS 3.3,通过 ISA 转 PCIe 转接卡(如 SIIG J685022-S2)连接控制器,但需硬件支持。

4. 故障排除与维护

• 硬盘异响或读写异常:

◦ 检查 MFM 排线是否插反或接触不良。

◦ 清洁硬盘磁头(使用专用清洁盘),避免磁头碰撞导致物理损坏。

• 数据错误处理:

◦ 控制器支持 4 位突发错误校正,若频繁报错,需重新低格并标记坏道。

◦ 使用 Norton Disk Doctor 等工具扫描并修复逻辑错误。

• 电源适配问题:

◦ 部分兼容机(如 Olivetti M24)可能存在电压波动,建议使用 独立电源模块为硬盘供电。

5. 替代方案与升级建议

• 复古系统优先:
若用于怀旧计算,建议保留原始配置,搭配 ST-225、ST-412 等经典硬盘,避免兼容性风险。可通过 Vintage Computer Federation 等平台交换配件。

• 现代数字化方案:

◦ IDE 转 CF 卡适配器:将 MFM 控制器替换为 IDE 接口,使用 CF 卡模拟传统硬盘(需跳线设置为 MFM 模式)。

◦ USB 硬盘仿真器:如 Gotek,通过并行端口连接,但需改造硬件接口(技术难度较高)。

6. 参考资源

• 技术文档:

◦ DTC 5150 控制器规格手册(1983) 提供电路原理图和开关定义。

◦ AT&T PC-6300 技术手册 包含 DTC 5150BX 在兼容机中的配置示例。

• 社区支持:

◦ Vintage Computer Federation 论坛 搜索 “DTC 5150BX” 查看用户实战经验。

◦ Old Skool FTP 资源站 提供诊断工具镜像和 BIOS 固件。
