ELSA
Falcox 9800SE（幻雷者980SE）是2003年推出的 AGP接口中端显卡，基于ATI Radeon
9800 SE核心（R350），其设计融合了ATI的经典架构与ELSA的工业级品质，成为DirectX
9时代的代表性产品。
一、硬件架构与工程特性
1. 核心配置与技术参数
• GPU：
◦ ATI Radeon 9800
SE（R350核心），0.15微米工艺，325MHz核心频率（公版为325MHz，ELSA未锁频版本可超频至380MHz）。
◦ 显存：
◦ 128MB DDR（128bit位宽），500MHz显存频率（等效500MHz），理论带宽
8GB/s（公版为8GB/s）。
◦ 显存颗粒：采用 现代（Hynix）4ns DDR芯片，超频潜力可达
600MHz（对应显存频率600MHz）。
• 接口：
◦ AGP 8X（兼容AGP 4X），需主板支持（如Intel 865PE或VIA K8T800）。
◦ 输出：1×VGA（DB-15）、1×S-Video（Mini-DIN）、1×复合视频（RCA），可选配
VIVO模块（视频输入/输出）。
2. 工程特性与差异化设计

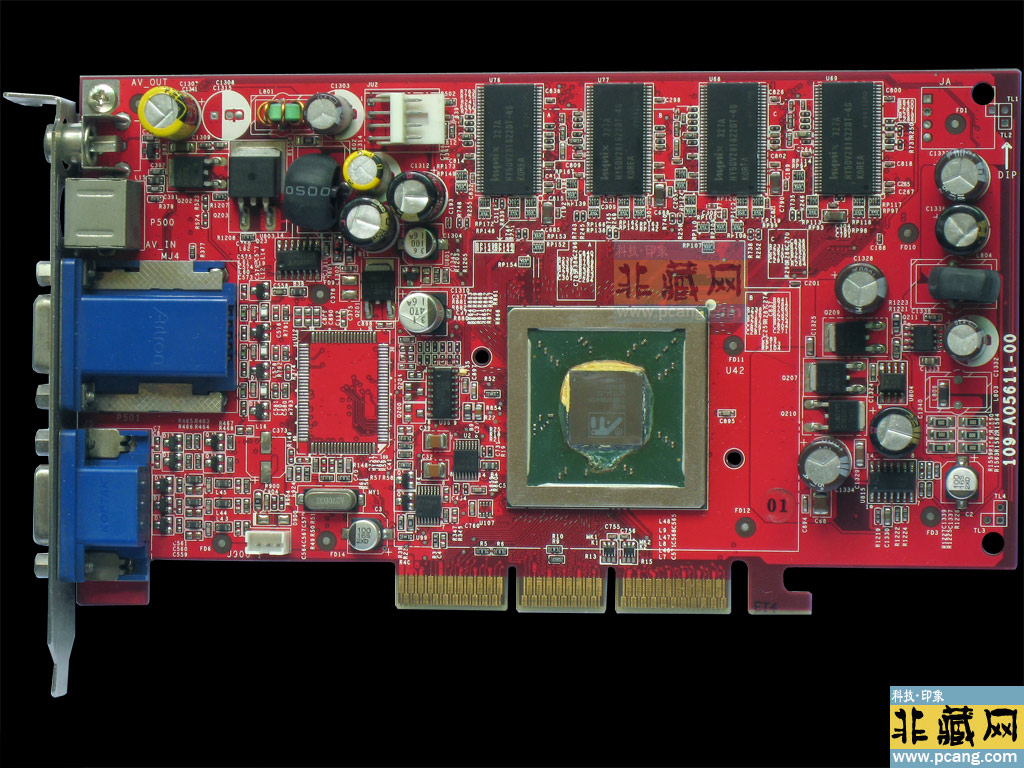

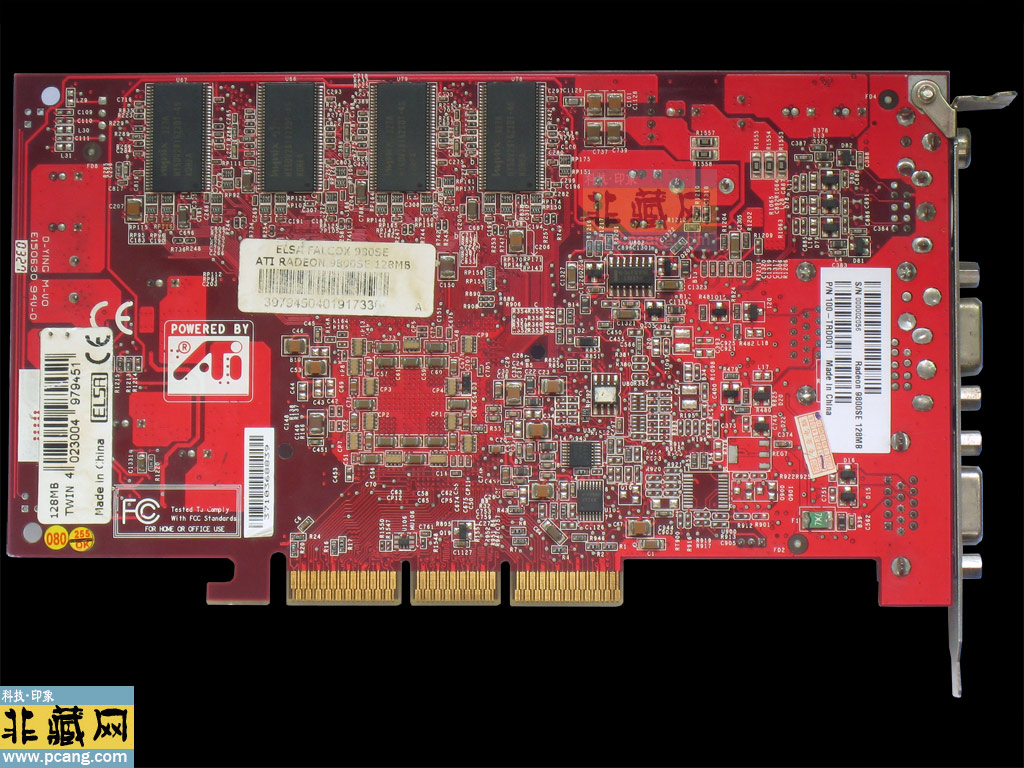

• PCB设计：
◦ 红色6层板，供电模块采用 3相核心供电，与同期ELSA高端显卡（如Falcox
980XT）的8层板形成对比。
◦ 散热方案：
◦ 主动散热风扇：采用ELSA定制的 双滚珠轴承风扇，功耗约 15W，适合长时间游戏。
• 供电需求：
◦ 无外接电源：直接通过AGP接口供电，兼容性强。
• BIOS与功能：
◦ 超频支持：ELSA定制BIOS未锁定核心/显存频率，需第三方工具（如Radeon BIOS
Editor）激活。
◦ 视频功能：
◦ 硬件MPEG-2解码：支持DVD播放，CPU占用率约 30%（同期软件解码需60%以上）。
◦ 双显示输出：通过 HydraVision技术 支持独立或扩展桌面。
二、性能表现与历史定位
1. 3D图形性能
• 游戏表现：
◦ 《孤岛惊魂》在 1024×768分辨率 下约 25 FPS，《毁灭战士3》在 800×600分辨率 下约
18 FPS。
◦ 技术优势：
◦ 4条像素管线：支持单周期双纹理（TwinTexel），复杂场景渲染效率提升 15%。
◦ DirectX 9.0：支持动态光影和粒子特效，《Half-Life 2》画质优于同期NVIDIA
GeForce FX 5600。
• 专业应用：
◦ OpenGL渲染：3D Studio MAX 6中线框模式帧率达 60 FPS，适合建筑与工业设计。
◦ 视频编辑：Premiere Pro 1.5中实时预览支持 1280×720分辨率，但性能低于同期GeForce
FX 5900 Ultra。
2. 市场定位与竞争对手
• 发布背景：
◦ 2003年Q3：ELSA与ATI合作推出，定位 主流游戏与家庭娱乐市场，售价约
1499元（128MB版本）。
• 竞争对手：
◦ NVIDIA GeForce FX 5600 Ultra（128MB DDR，售价1599元）、ATI
Radeon 9600 Pro（128MB DDR，售价1299元）。
• 市场反馈：
◦ 媒体评价：《PC Magazine》2003年11月刊指出，Falcox 9800SE在
1280×1024分辨率 下的表现优于GeForce FX 5600 Ultra，但显存带宽成为瓶颈。
三、与零售版Radeon 9800 SE的差异
特性 ELSA Falcox 9800SE ATI公版Radeon 9800 SE
PCB层数 6层（红色） 4层（绿色）
供电设计 3相核心供电 2相核心供电
散热方案 双滚珠轴承风扇 被动散热片
显存颗粒 现代4ns DDR（500MHz） 三星4ns DDR（500MHz）
视频接口 双VGA+S-Video+复合视频 单VGA+TV-OUT
BIOS功能 保留超频选项 无超频选项
四、驱动支持与系统兼容性
1. 官方驱动
• 支持系统：Windows 98/ME/2000/XP，对应驱动版本为 ATI Catalyst 4.9
WHQL，需搭配DirectX 9.0。
• 现代系统：
◦ Windows 7/10：无官方驱动，需尝试 Omega Drivers 2.7.3
或虚拟机（如VMware Workstation）。
◦ Linux：依赖开源驱动（如Mesa），但3D性能受限。
2. 兼容性问题
• AGP接口限制：现代主板多为PCIe，需使用 AGP转PCIe转接卡（如StarTech.com
PEX1AGP），但性能损失约 10-15%。
• 宽屏分辨率：最大支持 1920×1440@75Hz，需通过驱动强制设置，可能出现显示异常。
五、历史意义与行业影响
1. 技术探索
• 显存技术验证：ELSA通过DDR显存的应用，验证了显存带宽对中端显卡性能的提升潜力，为后续Radeon
X800系列的GDDR3显存设计提供了参考。
• 散热优化：主动散热设计的成功，促使ATI在中高端产品线中普及风扇散热方案。
2. 市场策略
• 价格战：Falcox 9800SE以 1499元 的定价切入市场，迫使NVIDIA将GeForce FX
5600 Ultra价格从 1599元 降至 1399元。
• 渠道布局：ELSA通过OEM合作（如HP、Dell）快速占领家庭用户市场，2003年Q4欧洲市场占有率达
7%。
六、二手市场与收藏价值
1. 价格参考
• 独立显卡：二手价格约 100-200元（如eBay或国内二手平台），带原装驱动光盘的型号溢价约 20%。
• 收藏价值：因ELSA倒闭和AGP接口淘汰，流通量较少，带 “ELSA Falcox 9800SE”
标识的工程样品更具收藏潜力（约 300-500元）。
2. 选购建议
• 成色检查：优先选择无电容鼓包、显存颗粒无变色的型号。
• 配件完整性：确认是否包含挡板和驱动光盘（ELSA驱动光盘编号：R350-001-01）。
七、现代使用场景与技术挑战
1. 怀旧用途
• 旧系统搭建：搭配Pentium 4 2.8GHz或AMD Athlon 64
3000+平台，安装Windows XP，重温《孤岛惊魂》《毁灭战士3》等经典游戏。
• 复古媒体中心：通过S-Video转HDMI转换器连接现代显示器，播放DVD或录制模拟视频。
2. 技术挑战
• 驱动适配：
◦ Windows 7/10：尝试 Omega Drivers 2.7.3 或 Raziel64's
Evolution Driver（支持DirectX 9.0c）。
◦ 虚拟机方案：在VMware Workstation中安装Windows XP，直通AGP显卡以保留原始性能。
• 超频风险：核心/显存频率可稳定提升至 380MHz/600MHz，但需注意散热（如更换硅脂或加装辅助风扇）。
八、总结与建议
1. 核心结论
• 性能定位：在2003年属于 中端显卡，现代仅适合怀旧或特定用途（如复古视频编辑）。
• 收藏价值：因ATI历史地位和ELSA品牌稀缺性，二手市场流通量少，收藏需谨慎。
2. 使用建议
• 散热优化：建议更换为双滚珠轴承风扇，避免高温导致的稳定性问题。
• 驱动适配：在Windows 7/10中尝试第三方驱动，或通过虚拟机运行旧系统。
3. 技术提示
• 超频技巧：逐步提升频率，避免过热，极端超频需低温环境。
• BIOS修改：不建议修改BIOS。
|
