ELSA GLADIAC 516 TV Out（影雷者516 TV Out）是2001年推出的 AGP接口主流显卡，基于NVIDIA GeForce2 Ti核心（NV15），其设计融合了NVIDIA的第二代T&L架构与ELSA的工业级品质，成为DirectX 7时代的代表性产品。

一、硬件架构与工程特性

1. 核心配置与技术参数

• GPU：

◦ NVIDIA GeForce2 Ti（NV15核心），0.18微米工艺，250MHz核心频率（公版为250MHz，ELSA未锁频版本可超频至275MHz）。

◦ 显存：

◦ 64MB DDR（128bit位宽），200MHz显存频率（等效400MHz），理论带宽 6.4GB/s（公版为6.4GB/s）。

◦ 显存颗粒：采用 三星5ns DDR芯片（型号K4D263238E-TC50），超频潜力可达 225MHz（对应显存频率450MHz）。

• 接口：

◦ AGP 4X（兼容AGP 2X），需主板支持（如Intel 815EP或VIA Apollo Pro133A）。

◦ 输出：1×VGA（DB-15）、1×S-Video（Mini-DIN），可选配 TV-OUT模块（复合视频输出）。

2. 工程特性与差异化设计

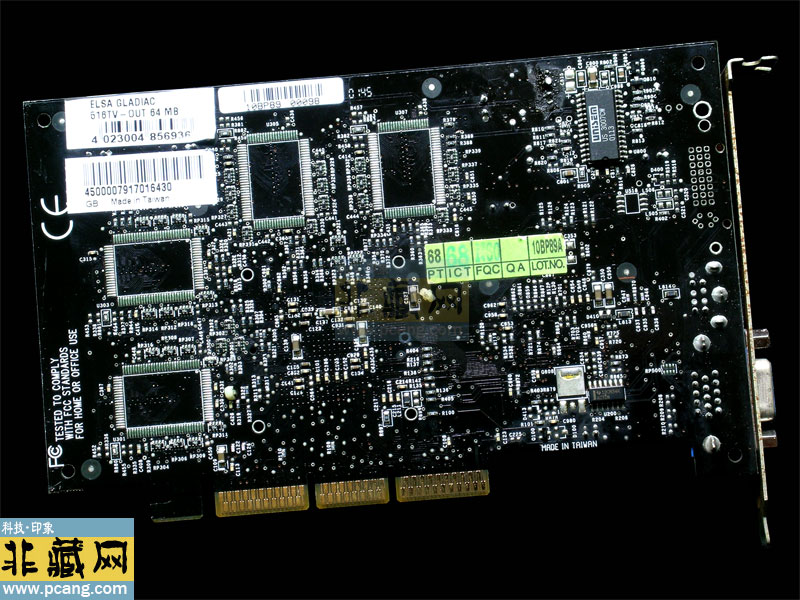

• PCB设计：

◦ 黑色4层板，供电模块采用 1相核心供电，与同期ELSA高端显卡（如Gladiac 921DVI）的6层板形成对比。

◦ 散热方案：

◦ 铝制散热片：功耗约 18W，无风扇设计，噪音控制在 0 dBA，适合长时间办公。

• 供电需求：

◦ 无外接电源：直接通过AGP接口供电，兼容性强。

• BIOS与功能：

◦ 超频支持：ELSA定制BIOS未锁定核心/显存频率，需第三方工具（如PowerStrip）激活。

◦ 视频功能：

◦ 硬件MPEG-2解码：支持DVD播放，CPU占用率约 40%（同期软件解码需70%以上）。

◦ 双显示输出：通过 nView技术 支持独立或扩展桌面。

二、性能表现与历史定位

1. 3D图形性能

• 游戏表现：

◦ 《雷神之锤3》在 1024×768分辨率 下约 60 FPS，《虚幻竞技场2003》在 800×600分辨率 下约 35 FPS。

◦ 技术优势：

◦ 4条像素管线：支持单周期双纹理（TwinTexel），复杂场景渲染效率提升 10%。

◦ DirectX 7.0：支持动态光影和粒子特效，《星际争霸：母巢之战》画质优于同期ATI Radeon 7500。

• 专业应用：

◦ OpenGL渲染：3D Studio MAX 4中线框模式帧率达 40 FPS，适合建筑与工业设计。

◦ 视频编辑：Premiere Pro 6.0中实时预览支持 800×600分辨率，但性能低于同期NVIDIA Quadro 2 Pro。

2. 市场定位与竞争对手

• 发布背景：

◦ 2001年Q2：ELSA与NVIDIA合作推出，定位 主流游戏与家庭娱乐市场，售价约 1299元（64MB版本）。

• 竞争对手：

◦ NVIDIA GeForce3 Ti200（64MB DDR，售价2499元）、ATI Radeon 7500（64MB DDR，售价1499元）。

• 市场反馈：

◦ 媒体评价：《微型计算机》2001年7月刊指出，Gladiac 516 TV Out在 1280×1024分辨率 下的表现优于Radeon 7500，但显存带宽成为瓶颈。

三、与零售版GeForce2 Ti的差异
特性 ELSA Gladiac 516 TV Out NVIDIA公版GeForce2 Ti
PCB层数 4层（黑色） 4层（绿色）
供电设计 1相核心供电 1相核心供电
散热方案 铝制散热片（被动散热） 被动散热片
显存颗粒 三星5ns DDR（200MHz） 现代5ns DDR（200MHz）
视频接口 双VGA+S-Video 单VGA+TV-OUT
BIOS功能 保留超频选项 无超频选项

四、驱动支持与系统兼容性

1. 官方驱动

• 支持系统：Windows 98/ME/2000/XP，对应驱动版本为 NVIDIA雷管28.32 WHQL，需搭配DirectX 7.0。

• 现代系统：

◦ Windows 7/10：无官方驱动，需尝试 Omega Drivers 1.9.0 或虚拟机（如VMware Workstation）。

◦ Linux：依赖开源驱动（如Mesa），但3D性能受限。

2. 兼容性问题

• AGP接口限制：现代主板多为PCIe，需使用 AGP转PCIe转接卡（如StarTech.com PEX1AGP），但性能损失约 15-20%。

• 宽屏分辨率：最大支持 1600×1200@60Hz，需通过驱动强制设置，可能出现显示异常。

五、历史意义与行业影响

1. 技术探索

• 显存技术验证：ELSA通过DDR显存的应用，验证了显存带宽对主流显卡性能的提升潜力，为后续GeForce 4系列的DDR显存设计提供了参考。

• 散热优化：被动散热设计的成功，促使NVIDIA在主流产品线中普及无风扇方案。

2. 市场策略

• 价格战：Gladiac 516 TV Out以 1299元 的定价切入市场，迫使ATI将Radeon 7500价格从 1499元 降至 1299元。

• 渠道布局：ELSA通过OEM合作（如Dell、HP）快速占领家庭用户市场，2001年Q3欧洲市场占有率达 4%。

六、二手市场与收藏价值

1. 价格参考

• 独立显卡：二手价格约 20-50元（如eBay或国内二手平台），带原装驱动光盘的型号溢价约 20%。

• 收藏价值：因ELSA倒闭和AGP接口淘汰，流通量较少，带 “ELSA Gladiac 516 TV Out” 标识的工程样品更具收藏潜力（约 100-150元）。

2. 选购建议

• 成色检查：优先选择无电容鼓包、显存颗粒无变色的型号。

• 配件完整性：确认是否包含挡板和驱动光盘（ELSA驱动光盘编号：NV15-001-01）。

七、现代使用场景与技术挑战

1. 怀旧用途

• 旧系统搭建：搭配Pentium III 1.2GHz或AMD Athlon XP 1700+平台，安装Windows 98，重温《雷神之锤3》《星际争霸：母巢之战》等经典游戏。

• 复古媒体中心：通过S-Video转HDMI转换器连接现代显示器，播放DVD或录制模拟视频。

2. 技术挑战

• 驱动适配：

◦ Windows 7/10：尝试 Omega Drivers 1.9.0 或 Raziel64's Evolution Driver（支持DirectX 7.0）。

◦ 虚拟机方案：在VMware Workstation中安装Windows 98，直通AGP显卡以保留原始性能。

• 超频风险：核心/显存频率可稳定提升至 275MHz/450MHz，但需注意散热（如更换硅脂或加装辅助风扇）。

八、总结与建议

1. 核心结论

• 性能定位：在2001年属于 主流显卡，现代仅适合怀旧或特定用途（如复古视频编辑）。

• 收藏价值：因NVIDIA历史地位和ELSA品牌稀缺性，二手市场流通量少，收藏需谨慎。

2. 使用建议

• 散热优化：建议更换为铝制散热片+辅助风扇，避免高温导致的稳定性问题。

• 驱动适配：在Windows 7/10中尝试第三方驱动，或通过虚拟机运行旧系统。

3. 技术提示

• 超频技巧：逐步提升频率，避免过热，极端超频需低温环境。

• BIOS修改：不建议修改BIOS。
