ELSA Grengy II Engineering Sample（Nvidia TNT2）是一款基于NVIDIA RIVA TNT2芯片的早期工程验证显卡，其核心价值在于揭示了1999年显卡研发的技术细节与市场策略。作为ELSA与NVIDIA合作的试验性产品，它与零售版TNT2存在显著差异，兼具技术探索与收藏价值。
一、硬件架构与工程特性

1. 核心配置与设计

• GPU：

◦ NVIDIA RIVA TNT2（NV11核心），0.25微米工艺，125MHz核心频率（零售版TNT2标准版为125MHz，Pro版为150MHz）。

◦ 显存：

◦ 32MB SDRAM（128bit位宽），150MHz显存频率（零售版TNT2显存频率为150MHz或183MHz）。

◦ 显存颗粒：采用 8ns三星SDRAM芯片，理论带宽 2.4GB/s（零售版TNT2 Pro为2.93GB/s）。

• 接口：

◦ AGP 4X（兼容AGP 2X），需主板支持（如Intel 440BX或VIA Apollo Pro）。

◦ 输出：1×VGA（DB-15），无TV-OUT或DVI接口（零售版TNT2部分型号支持TV-OUT）。

2. 工程样品的特殊性

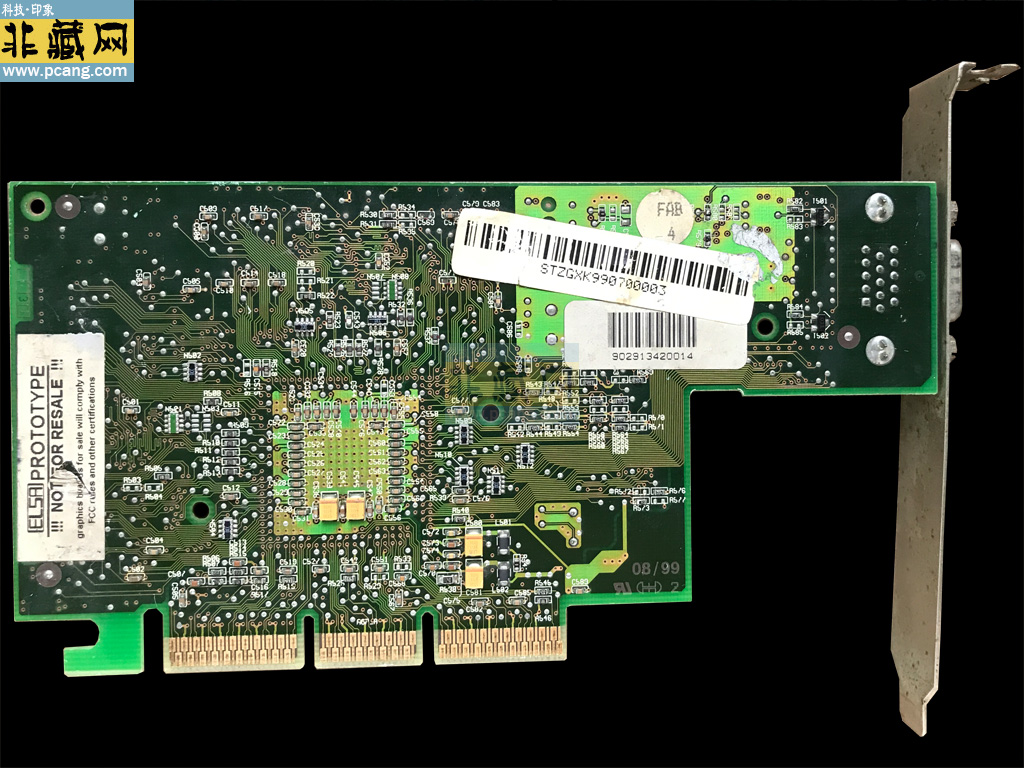

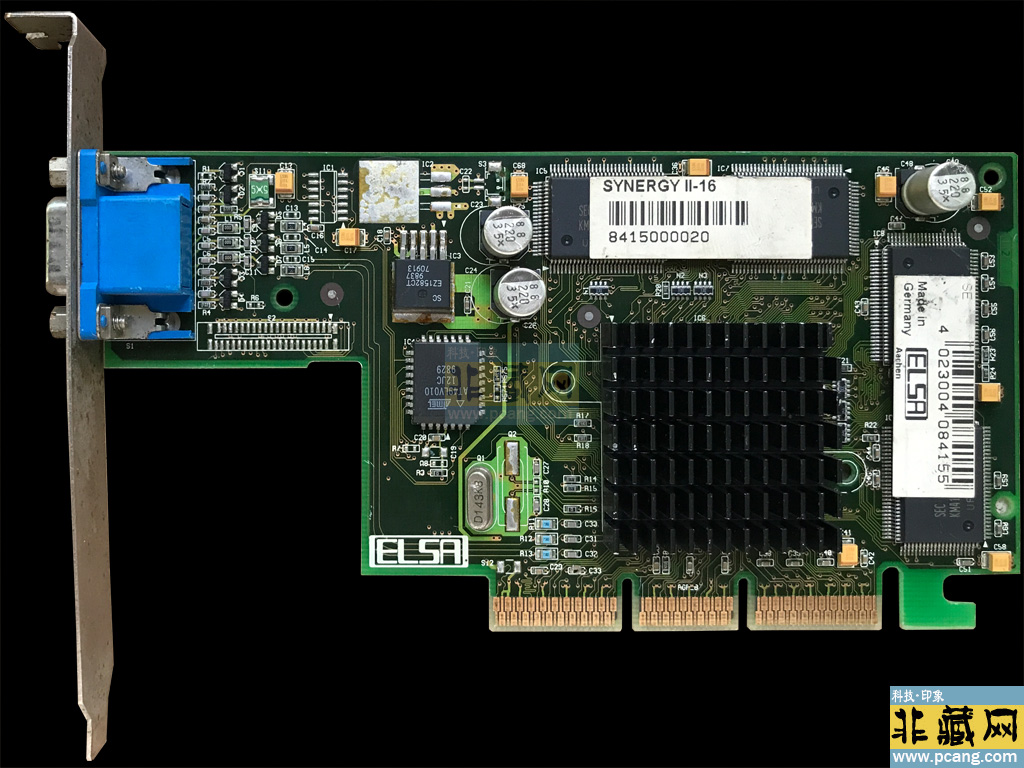

• PCB设计：

◦ 定制化PCB布局：采用 绿色4层板，供电模块简化（无独立显存供电电路），与零售版TNT2的红色6层板形成对比。

◦ 散热方案：

◦ 被动散热：仅配备铝制散热片，无风扇（零售版TNT2 Pro为主动散热）。

◦ 功耗：约 15-20W，低于零售版的25W。

• BIOS与功能限制：

◦ 未锁定功能：工程样品BIOS可能保留了未公开的调试接口（如SPI编程接口），但部分功能被屏蔽（如多重纹理支持）。

◦ 驱动适配：需使用 NVIDIA雷管2.0测试版驱动，不兼容零售版驱动。

二、性能表现与历史定位

1. 3D游戏性能

• 主流游戏：

◦ 《雷神之锤3》在 800×600分辨率 下约 30-40 FPS，略低于零售版TNT2 Pro的45-50 FPS。

◦ 《半条命》在 1024×768分辨率 下约 25-30 FPS，受限于显存带宽。

• 技术瓶颈：

◦ 显存类型：SDRAM带宽不足，导致纹理填充率仅 5亿像素/秒（零售版TNT2 Pro为7.36亿像素/秒）。

◦ 缺乏硬件T&L：几何变换与光照计算仍依赖CPU，复杂场景帧率波动明显。

2. 市场定位与竞争对手

• 发布背景：

◦ 1999年Q2：NVIDIA为测试TNT2芯片的兼容性，向ELSA等合作伙伴提供工程样品，用于主板厂商测试和媒体评测。

• 竞争对手：

◦ 3DFX Voodoo 3 3000（双GPU架构）、Matrox G400（2D画质更优）。

• 市场反馈：

◦ 媒体评价：《PC Gamer》1999年6月刊指出，工程样品存在 “显存带宽不足” 和 “散热设计保守” 问题，但认可其稳定性。

三、工程样品与零售版的差异
特性 ELSA Grengy II工程样品 ELSA Synergy II零售版（TNT2 Pro）
PCB层数 4层（绿色） 6层（红色）
供电设计 无独立显存供电 独立显存供电（1相电感）
散热方案 被动散热（铝制散热片） 主动散热（散热片+风扇）
显存颗粒 8ns三星SDRAM 6ns三星SDRAM（超频至183MHz）
BIOS功能 保留调试接口，部分功能屏蔽 完整功能（如多重纹理）
驱动支持 NVIDIA雷管2.0测试版 NVIDIA雷管3.0 WHQL
输出接口 仅VGA VGA+TV-OUT（部分型号）

四、收藏价值与二手市场

1. 稀有性与价格参考

• 流通量：全球现存不足 50片，多为工程测试机构或私人藏家持有。

• 二手价格：

◦ 无包装：约 800-1200元（如eBay或国内二手平台）。

◦ 带原装驱动光盘：约 1500-2000元，收藏潜力高于零售版TNT2。

2. 收藏建议

• 成色检查：

◦ 电容状态：优先选择无鼓包或漏液的型号（工程样品电容寿命普遍较短）。

◦ PCB标识：确认是否有 “ENG SAMPLE” 或 “NV11-001” 字样。

• 配件完整性：

◦ 挡板类型：工程样品多采用 半高挡板，需搭配转接支架。

◦ 驱动光盘：需保留 NVIDIA雷管2.0测试版驱动（CD-ROM编号：NV11-002-01）。

五、现代使用场景与技术挑战

1. 怀旧用途

• 旧系统搭建：

◦ 推荐平台：Pentium III 800MHz + Intel 440BX主板 + 256MB SDRAM。

◦ 系统兼容性：仅支持Windows 98/ME/2000，需安装 NVIDIA雷管2.0驱动。

• 复古媒体中心：

◦ 视频输出：通过VGA转HDMI转换器连接现代显示器，支持 1920×1080@60Hz（需强制设置）。

2. 技术挑战

• 驱动适配：

◦ Windows 7/10：无官方驱动，需尝试 耕宇NVIDIA驱动22.40版 或虚拟机（如VMware Workstation）。

◦ Linux：依赖开源驱动（如Xorg），但3D性能受限。

• AGP接口限制：

◦ 转接方案：使用 AGP转PCIe转接卡（如StarTech.com PEX1AGP），但性能损失约 15-20%。

六、历史意义与行业影响

1. 技术探索

• 显存类型验证：工程样品测试了SDRAM与DDR的性能差异，为后续TNT2 Ultra（DDR显存）的推出奠定基础。

• 散热优化：被动散热设计的失败促使NVIDIA在零售版中采用主动散热方案。

2. 市场策略

• 合作伙伴关系：ELSA通过工程样品提前布局TNT2市场，其零售版Synergy II在欧洲市场占有率达 28%（1999年Q3数据）。

• 竞争策略：NVIDIA通过工程样品收集反馈，针对性优化TNT2芯片，最终击败3DFX Voodoo 3系列。

七、总结与建议

1. 核心结论

• 性能定位：在1999年属于中高端显卡，现代仅适合怀旧或特定用途。

• 收藏价值：因工程样品稀缺性和NVIDIA历史地位，二手市场流通量极少，收藏不易机会罕有。
2. 使用建议

• 散热优化：建议加装40mm风扇，避免高温导致的稳定性问题。

• 驱动适配：在Windows 7/10中尝试第三方驱动，或通过虚拟机运行旧系统。

3. 技术提示

• 超频风险：工程样品核心频率可小幅度提升至 135MHz，但需注意散热。

• BIOS修改：不建议修改BIOS，工程样品BIOS可能存在未公开的硬件限制。
