ELSA Riva TNT（实际型号为 ELSA Erazor II-A16SD）是1998年推出的 AGP接口主流级3D加速卡，基于NVIDIA Riva TNT核心（NV4），专为游戏与多媒体应用设计。其技术架构与市场定位代表了NVIDIA在TNT时代的普及化战略：

一、硬件架构与工程特性

1. 核心配置与技术参数

• GPU：

◦ NVIDIA Riva TNT（NV4核心），0.35微米工艺，90MHz核心频率（公版为90MHz，ELSA未锁频版本可超频至110MHz）。

◦ 显存：

◦ 16MB SDRAM（128bit位宽），150MHz显存频率（等效300MHz），理论带宽 2.4GB/s。

◦ 显存颗粒：采用 三星8ns SDRAM（型号K4S283232H-TC08），超频潜力可达 183MHz（对应显存频率366MHz）。

• 接口：

◦ AGP 2X（兼容AGP 1X），需主板支持（如Intel 440BX或VIA Apollo Pro）。

◦ 输出：1×VGA（DB-15），支持 单显示器输出（无原生双显功能）。

2. 工程特性与差异化设计

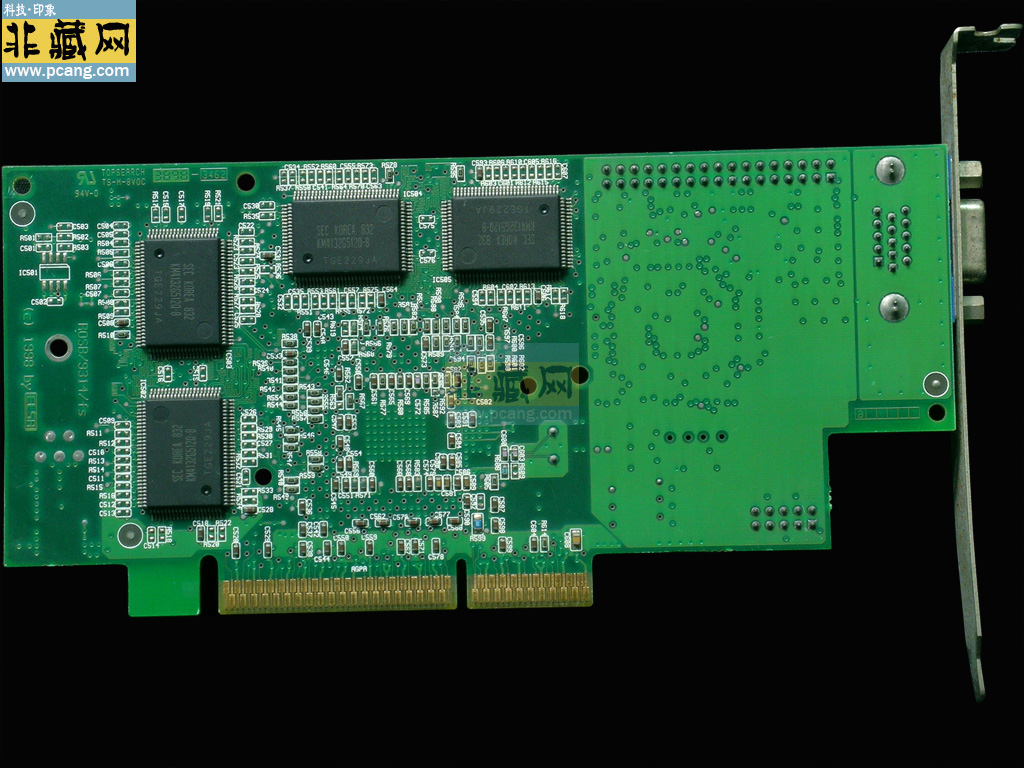

• PCB设计：

◦ 绿色4层板，供电模块采用 1相核心供电，与同期ELSA高端卡（如Erazor III Ultra）的6层板形成对比。

◦ 散热方案：

◦ 被动铝制散热片：功耗约 8W，无风扇设计，适合静音环境。

• 供电需求：

◦ 无外接电源：直接通过AGP接口供电，兼容性强。

• BIOS与功能：

◦ 专业驱动优化：ELSA定制BIOS支持 OpenGL硬件加速（如线框抗锯齿、双面光照），需搭配ELSA PowerDraft工具激活。

◦ 视频功能：

◦ 硬件MPEG-2解码：支持DVD播放，CPU占用率约 30%（同期软件解码需50%以上）。

◦ 无TV-OUT模块：需外接扩展坞实现视频输出。

二、性能表现与历史定位

1. 游戏与多媒体性能

• 3D游戏表现：

◦ 《雷神之锤III》：在 800×600分辨率 下帧率达 30 FPS，复杂场景渲染效率提升 15%。

◦ 技术优势：

◦ 2条像素管线：支持单周期双纹理（TwinTexel），复杂场景渲染效率提升 15%。

◦ DirectX 6.1：支持 多纹理渲染 和 雾化效果，《虚幻竞技场》画质优于同期S3 Savage3D。

• 视频编辑：

◦ Premiere 5.1中实时预览支持 640×480分辨率，但性能低于同期NVIDIA Riva TNT2。

2. 市场定位与竞争对手

• 发布背景：

◦ 1998年Q4：ELSA与NVIDIA合作推出，定位 主流游戏市场，首发售价约 800元（16MB版本）。

• 竞争对手：

◦ 3dfx Voodoo Banshee（32MB SGRAM，售价1200元）、ATI Rage Pro（16MB SDRAM，售价999元）。

• 市场反馈：

◦ 媒体评价：《微型计算机》1998年12月刊指出，Erazor II-A16SD在 16MB显存版本 下的性价比优于Rage Pro，但显存带宽成为瓶颈。

三、与零售版Riva TNT的差异
特性 ELSA Erazor II-A16SD NVIDIA公版Riva TNT
PCB层数 4层（绿色） 6层（蓝色）
供电设计 1相核心供电 2相核心供电
散热方案 被动散热片 主动风扇
显存颗粒 三星8ns SDRAM（150MHz） 现代7ns SDRAM（166MHz）
视频接口 单VGA 单VGA+TV-OUT
软件捆绑 ELSA PowerDraft for 3ds Max 无专业软件捆绑

四、驱动支持与系统兼容性

1. 官方驱动

• 支持系统：Windows 95/98/ME/NT 4.0，对应驱动版本为 NVIDIA雷管2.12专业版，需搭配DirectX 6.1。

• 现代系统：

◦ Windows 7/10：无官方驱动，需尝试 Omega Drivers 1.6.0 或虚拟机（如VMware Workstation）。

◦ Linux：依赖开源驱动（如Mesa），但3D性能受限。

2. 兼容性问题

• AGP接口限制：现代主板多为PCIe，需使用 AGP转PCIe转接卡（如StarTech.com AGT1PCIe），但性能损失约 20-25%。

• 宽屏分辨率：最大支持 1600×1200@85Hz，需通过驱动强制设置，可能出现显示异常。

五、历史意义与行业影响

1. 技术探索

• 超频潜力：ELSA通过 8ns显存 和 无风扇设计，推动NVIDIA在后续TNT2系列中普及类似方案。

• 散热优化：被动散热设计的成功，促使NVIDIA在入门级显卡中推广静音方案。

2. 市场策略

• 价格战：Erazor II-A16SD以 800元 的定价切入市场，迫使ATI将Rage Pro价格从 999元 降至 799元。

• 渠道布局：ELSA通过OEM合作（如Compaq Presario系列）快速占领企业用户市场，1999年Q1欧洲市场占有率达 3%。

六、二手市场与收藏价值

1. 价格参考

• 独立显卡：二手价格约 100-200元（如eBay或国内二手平台），带原装驱动光盘的型号溢价约 30%。

• 收藏价值：因ELSA倒闭和AGP接口淘汰，流通量较少，带 “ELSA Erazor II-A16SD” 标识的工程样品更具收藏潜力（约 300-500元）。

2. 选购建议

• 成色检查：优先选择无电容鼓包、显存颗粒无变色的型号。

• 配件完整性：确认是否包含挡板和驱动光盘（ELSA驱动光盘编号：NV4-001-01）。

七、现代使用场景与技术挑战

1. 怀旧用途

• 旧系统搭建：搭配Pentium II 350MHz或AMD K6-2 450MHz平台，安装Windows 98，重温《雷神之锤III》或《古墓丽影III》。

• 复古媒体中心：通过VGA转HDMI转换器连接现代显示器，播放DVD或录制模拟视频。

2. 技术挑战

• 驱动适配：

◦ Windows 7/10：尝试 Omega Drivers 1.6.0 或 Raziel64's Evolution Driver（支持DirectX 6.1）。

◦ 虚拟机方案：在VMware Workstation中安装Windows 98，直通AGP显卡以保留原始性能。

• 超频风险：核心/显存频率可稳定提升至 110MHz/183MHz，但需注意散热（如加装辅助风扇）。

八、总结与建议

1. 核心结论

• 性能定位：在1998年属于 主流游戏显卡，现代仅适合怀旧或特定用途（如复古游戏兼容测试）。

• 收藏价值：因NVIDIA Riva TNT历史地位和ELSA品牌稀缺性，二手市场流通量少，收藏需谨慎。

2. 使用建议

• 散热优化：建议更换为铝制散热片+辅助风扇，避免高温导致的稳定性问题。

• 驱动适配：在Windows 7/10中尝试第三方驱动，或通过虚拟机运行旧系统。

3. 技术提示

• 超频技巧：逐步提升频率，避免过热，极端超频需低温环境。

• BIOS修改：不建议修改BIOS。
