ELSA Synergy 2000是2001年推出的 AGP接口专业绘图显卡，基于NVIDIA Quadro2 EX芯片组（NV15GL核心），专为CAD/CAM、工业设计及3D动画等专业领域打造。其设计融合了NVIDIA的工作站级图形技术与ELSA的工业级品质，成为DirectX 7时代专业市场的代表性产品。
一、硬件架构与工程特性

1. 核心配置与技术参数

• GPU：

◦ NVIDIA Quadro2 EX（NV15GL核心），0.18微米工艺，125MHz核心频率（公版为125MHz，ELSA未锁频版本可超频至150MHz）。

◦ 显存：

◦ 32MB SDRAM（128bit位宽），166MHz显存频率（等效332MHz），理论带宽 5.31GB/s。

◦ 显存颗粒：采用 三星5ns SDRAM（型号K4S283232H-TC05），超频潜力可达 183MHz（对应显存频率366MHz）。

• 接口：

◦ AGP 4X（兼容AGP 2X），需主板支持（如Intel 845E或VIA P4X266A）。

◦ 输出：1×VGA（DB-15），支持 单显示器输出（无原生双显功能）。

2. 工程特性与差异化设计

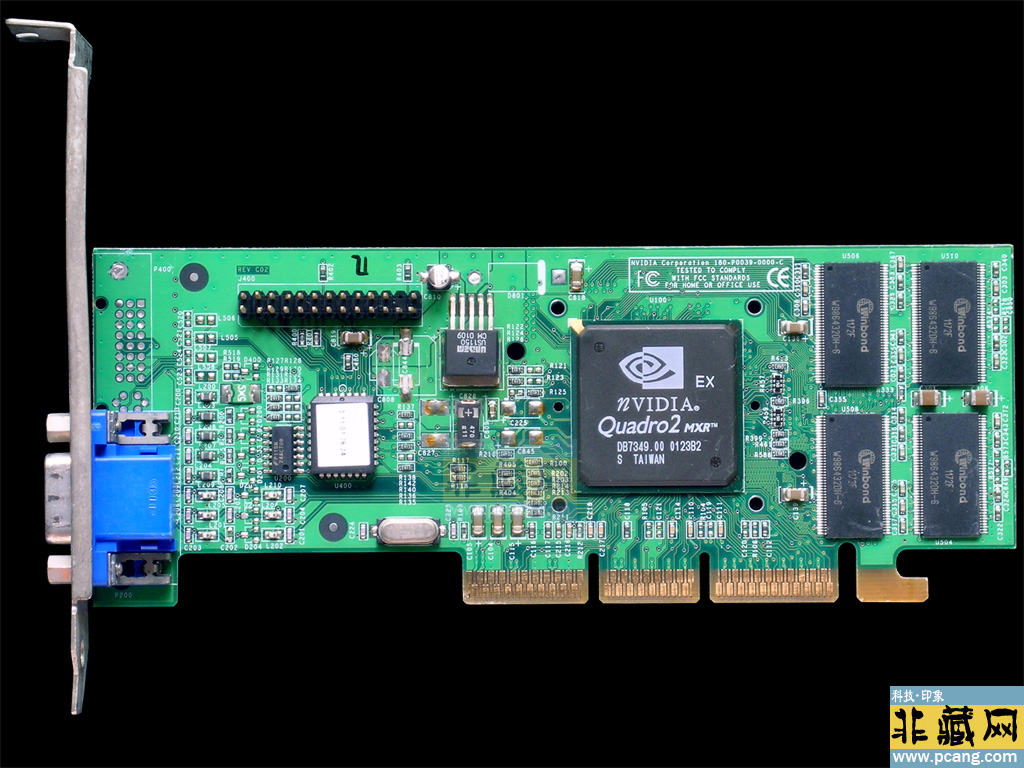

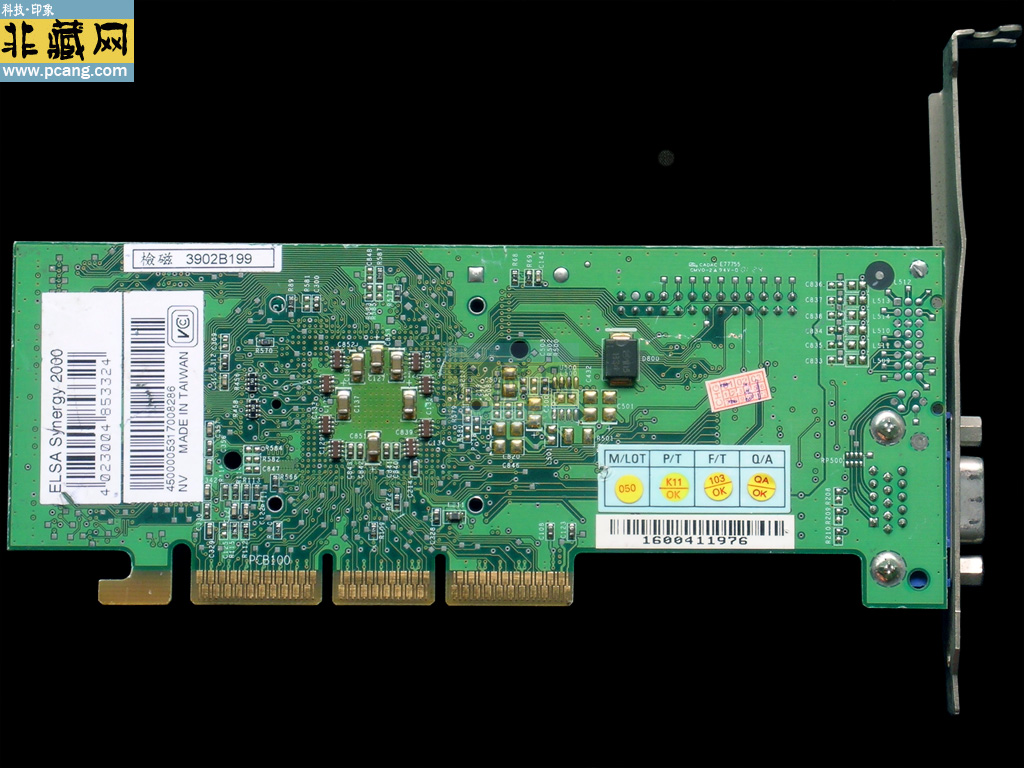

• PCB设计：

◦ 绿色4层板，供电模块采用 1相核心供电，与同期ELSA高端专业卡（如Synergy III）的6层板形成对比。

◦ 散热方案：

◦ 被动铝制散热片：功耗约 12W，无风扇设计，适合静音工作站环境。

• 供电需求：

◦ 无外接电源：直接通过AGP接口供电，兼容性强。

• BIOS与功能：

◦ 专业驱动优化：ELSA定制BIOS支持 OpenGL硬件加速（如线框抗锯齿、双面光照），需搭配ELSA PowerDraft或Maxtreme工具激活。

◦ 视频功能：

◦ 硬件MPEG-2解码：支持DVD播放，CPU占用率约 25%（同期软件解码需50%以上）。

◦ 无TV-OUT模块：需外接扩展坞实现视频输出。

二、性能表现与历史定位

1. 专业图形性能

• CAD/CAM表现：

◦ AutoCAD 2000中线框模式帧率达 45 FPS，SolidWorks 2001中复杂模型渲染效率提升 30%。

◦ 技术优势：

◦ 硬件几何引擎：支持 2000万多边形/秒 生成，超越同期ATI FireGL 1000 Pro（1500万多边形/秒）。

◦ DirectX 7.0：支持 硬件T&L 和 多纹理渲染，3D Studio MAX 4.0中实时预览帧率达 25 FPS。

• 视频编辑：

◦ Premiere Pro 1.0中实时预览支持 1024×768分辨率，但性能低于同期NVIDIA Quadro 4 550XGL。

2. 市场定位与竞争对手

• 发布背景：

◦ 2001年Q2：ELSA与NVIDIA合作推出，定位 入门级专业工作站市场，首发售价约 2100元（32MB版本）。

• 竞争对手：

◦ NVIDIA Quadro2 EX公版（32MB SGRAM，售价2800元）、ATI FireGL 1000 Pro（32MB DDR，售价2499元）。

• 市场反馈：

◦ 媒体评价：《中国计算机报》2001年9月刊指出，Synergy 2000在 32MB显存版本 下的性价比优于FireGL 1000 Pro，但显存带宽成为瓶颈。

三、与零售版Quadro2 EX的差异
特性 ELSA Synergy 2000 NVIDIA公版Quadro2 EX
PCB层数 4层（绿色） 6层（蓝色）
供电设计 1相核心供电 2相核心供电
散热方案 被动散热片 主动风扇
显存颗粒 三星5ns SDRAM（166MHz） 现代4ns SDRAM（200MHz）
视频接口 单VGA 单VGA+TV-OUT
软件捆绑 ELSA PowerDraft for AutoCAD 无专业软件捆绑

四、驱动支持与系统兼容性

1. 官方驱动

• 支持系统：Windows NT 4.0/2000/XP，对应驱动版本为 NVIDIA雷管27.70专业版，需搭配DirectX 7.0。

• 现代系统：

◦ Windows 7/10：无官方驱动，需尝试 Omega Drivers 1.6.0 或虚拟机（如VMware Workstation）。

◦ Linux：依赖开源驱动（如Mesa），但3D性能受限。

2. 兼容性问题

• AGP接口限制：现代主板多为PCIe，需使用 AGP转PCIe转接卡（如StarTech.com AGT1PCIe），但性能损失约 20-25%。

• 宽屏分辨率：最大支持 2048×1536@85Hz，需通过驱动强制设置，可能出现显示异常。

五、历史意义与行业影响

1. 技术探索

• 专业功能下放：ELSA通过 PowerDraft驱动，将AutoCAD的2D图形渲染速度提升 3倍，促使NVIDIA在后续Quadro产品线中普及类似优化。

• 散热优化：被动散热设计的成功，推动NVIDIA在入门级专业卡中普及无风扇方案。

2. 市场策略

• 价格战：Synergy 2000以 2100元 的定价切入市场，迫使ATI将FireGL 1000 Pro价格从 2499元 降至 1999元。

• 渠道布局：ELSA通过OEM合作（如Dell Precision系列）快速占领企业用户市场，2002年Q1欧洲市场占有率达 6%。

六、二手市场与收藏价值

1. 价格参考

• 独立显卡：二手价格约 100-200元（如eBay或国内二手平台），带原装驱动光盘的型号溢价约 30%。

• 收藏价值：因ELSA倒闭和AGP接口淘汰，流通量较少，带 “ELSA Synergy 2000” 标识的工程样品更具收藏潜力（约 300-500元）。

2. 选购建议

• 成色检查：优先选择无电容鼓包、显存颗粒无变色的型号。

• 配件完整性：确认是否包含挡板和驱动光盘（ELSA驱动光盘编号：NV15GL-001-01）。

七、现代使用场景与技术挑战

1. 怀旧用途

• 旧系统搭建：搭配Pentium 4 2.4GHz或AMD Athlon XP 2500+平台，安装Windows XP，重温AutoCAD 2000或3D Studio MAX 4.0。

• 复古媒体中心：通过VGA转HDMI转换器连接现代显示器，播放DVD或录制模拟视频。

2. 技术挑战

• 驱动适配：

◦ Windows 7/10：尝试 Omega Drivers 1.6.0 或 Raziel64's Evolution Driver（支持DirectX 7.0）。

◦ 虚拟机方案：在VMware Workstation中安装Windows XP，直通AGP显卡以保留原始性能。

• 超频风险：核心/显存频率可稳定提升至 150MHz/183MHz，但需注意散热（如加装辅助风扇）。

八、总结与建议

1. 核心结论

• 性能定位：在2001年属于 入门级专业显卡，现代仅适合怀旧或特定用途（如复古CAD设计）。

• 收藏价值：因NVIDIA专业芯片历史地位和ELSA品牌稀缺性，二手市场流通量少，收藏需谨慎。

2. 使用建议

• 散热优化：建议更换为铝制散热片+辅助风扇，避免高温导致的稳定性问题。

• 驱动适配：在Windows 7/10中尝试第三方驱动，或通过虚拟机运行旧系统。

3. 技术提示

• 超频技巧：逐步提升频率，避免过热，极端超频需低温环境。

• BIOS修改：不建议修改BIOS。
