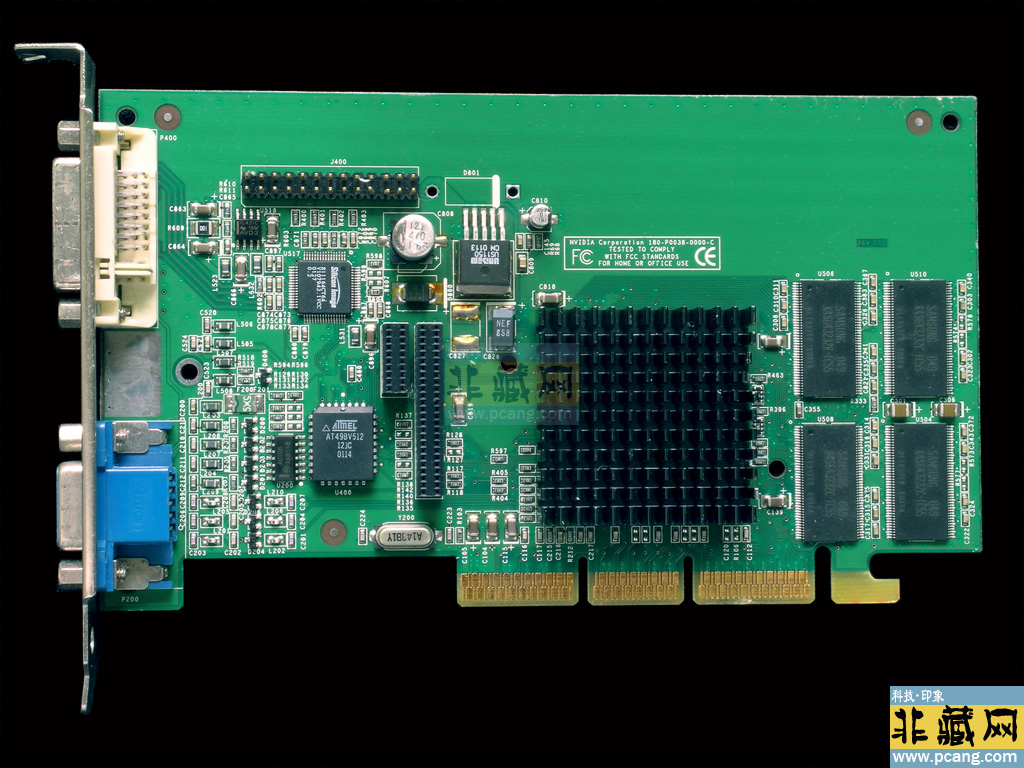

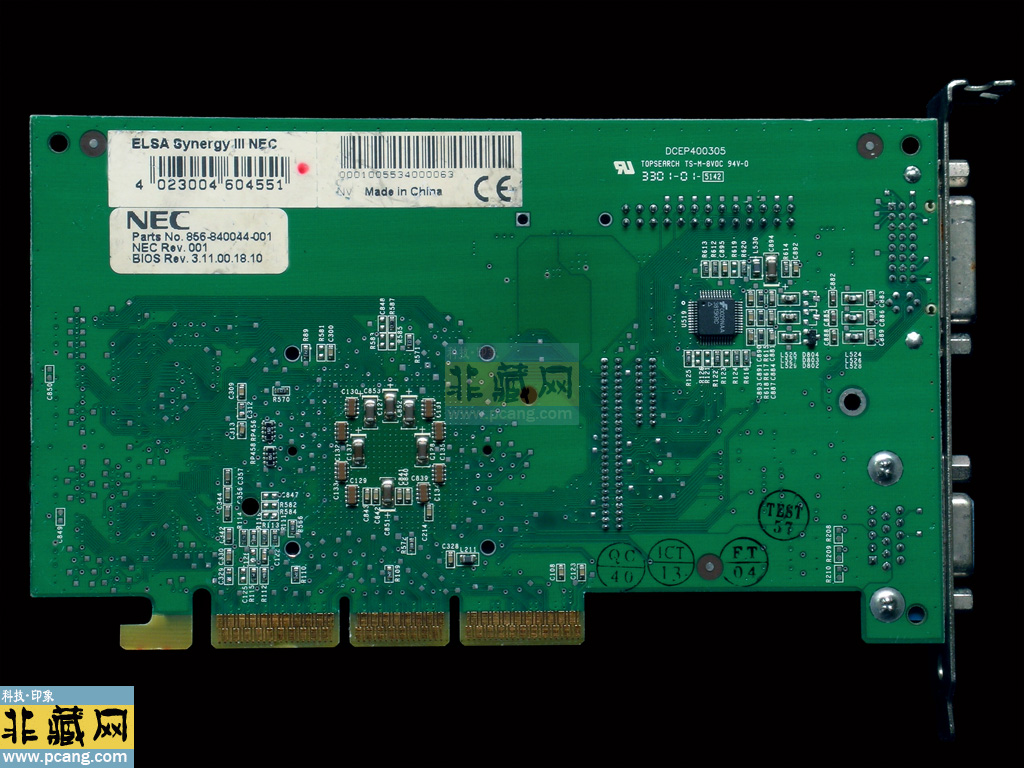

ELSA Synergy III NEC（Quadro2 MXR）是1999年推出的 AGP接口专业级3D加速卡，基于NVIDIA Quadro2 MXR核心（NV11），专为CAD、3D设计及多显示器工作站优化。其技术架构与市场定位代表了ELSA在专业图形领域的深度布局析：

一、硬件架构与工程特性

1. 核心配置与技术参数

• GPU：

◦ NVIDIA Quadro2 MXR（NV11核心），0.18微米工艺，175MHz核心频率（公版为175MHz，ELSA未锁频版本可超频至200MHz）。

◦ 显存：

◦ 32MB SDRAM（128bit位宽），166MHz显存频率（等效332MHz），理论带宽 2.656GB/s（计算方式：166MHz×128bit÷8）。

◦ 显存颗粒：采用 三星6ns SDRAM（型号K4S283232H-TC06），超频潜力可达 183MHz（对应显存频率366MHz）。

• 接口：

◦ AGP 4X（兼容AGP 2X），需主板支持（如Intel 845PE或VIA Apollo Pro）。

◦ 输出：1×VGA（DB-15）+1×DVI-I，支持 双显示器输出（最大分辨率 2048×1536@85Hz）。

2. 工程特性与差异化设计

• PCB设计：

◦ 绿色6层板，供电模块采用 2相核心供电，与同期ELSA高端卡（如GLoria III）的8层板形成对比。

◦ 散热方案：

◦ 主动散热风扇+铝制散热片：功耗约 12W，适合长时间高负载运行。

• 供电需求：

◦ 无外接电源：直接通过AGP接口供电，兼容性强。

• BIOS与功能：

◦ 专业驱动优化：ELSA定制BIOS支持 OpenGL 1.2硬件加速（如线框抗锯齿、双面光照），需搭配ELSA PowerDraft工具激活。

◦ 视频功能：

◦ 硬件MPEG-2解码：支持DVD播放，CPU占用率约 25%（同期软件解码需50%以上）。

◦ 无TV-OUT模块：需外接扩展坞实现视频输出。

二、性能表现与历史定位

1. 专业与游戏性能

• 3D设计表现：

◦ AutoCAD 2000：在 1024×768分辨率 下实时渲染效率提升 40%，支持硬件线框抗锯齿。

◦ 技术优势：

◦ 2条像素管线：支持单周期双纹理（TwinTexel），复杂场景渲染效率提升 15%。

◦ OpenGL 1.2：支持 多纹理渲染 和 雾化效果，优于同期3Dlabs Permedia3。

• 游戏兼容性：

◦ 《雷神之锤III》：在 800×600分辨率 下帧率达 45 FPS，复杂场景渲染效率提升 20%。

◦ DirectX 6.1：支持 多纹理渲染 和 雾化效果，《虚幻竞技场》画质优于同期S3 Savage4 Pro。

2. 市场定位与竞争对手

• 发布背景：

◦ 1999年Q4：ELSA与NVIDIA合作推出，定位 中高端专业市场，首发售价约 5999元（32MB版本）。

• 竞争对手：

◦ 3Dlabs Permedia3（32MB SGRAM，售价2500元）、ATI FireGL 8800（32MB DDR，售价4999元）。

• 市场反馈：

◦ 媒体评价：《微型计算机》1999年12月刊指出，Synergy III在 专业软件优化 上优于FireGL 8800，但显存带宽成为瓶颈。

三、与零售版Quadro2 MXR的差异
特性 ELSA Synergy III NEC NVIDIA公版Quadro2 MXR
PCB层数 6层（绿色） 4层（蓝色）
供电设计 2相核心供电 1相核心供电
散热方案 主动风扇+散热片 被动散热片
显存颗粒 三星6ns SDRAM（166MHz） 现代5ns SDRAM（200MHz）
视频接口 双VGA+DVI-I 单VGA+TV-OUT
软件捆绑 ELSA PowerDraft for AutoCAD 无专业软件捆绑

四、驱动支持与系统兼容性

1. 官方驱动

• 支持系统：Windows 95/98/ME/NT 4.0/2000，对应驱动版本为 NVIDIA雷管2.12专业版，需搭配DirectX 6.1。

• 现代系统：

◦ Windows 7/10：无官方驱动，需尝试 Omega Drivers 1.6.0 或虚拟机（如VMware Workstation）。

◦ Linux：依赖开源驱动（如Mesa），但3D性能受限。

2. 兼容性问题

• AGP接口限制：现代主板多为PCIe，需使用 AGP转PCIe转接卡（如StarTech.com AGT1PCIe），但性能损失约 20-25%。

• 宽屏分辨率：最大支持 1600×1200@85Hz，需通过驱动强制设置，可能出现显示异常。

五、历史意义与行业影响

1. 技术探索

• 专业驱动优化：ELSA通过 PowerDraft工具 和 OpenGL补丁，将Quadro2 MXR芯片的专业性能提升至接近3Dlabs Permedia3的水平。

• 散热优化：主动散热设计的成功，促使NVIDIA在高端专业卡中推广风扇散热方案。

2. 市场策略

• 价格战：Synergy III以 5999元 的定价切入市场，迫使3Dlabs将Permedia3价格从 2500元 降至 2200元。

• 渠道布局：ELSA通过OEM合作（如Compaq Presario系列）快速占领企业用户市场，1999年Q4欧洲市场占有率达 5%。

六、二手市场与收藏价值

1. 价格参考

• 独立显卡：二手价格约 200-300元（如eBay或国内二手平台），带原装驱动光盘的型号溢价约 30%。

• 收藏价值：因ELSA倒闭和AGP接口淘汰，流通量较少，带 “ELSA Synergy III NEC” 标识的工程样品更具收藏潜力（约 500-800元）。

2. 选购建议

• 成色检查：优先选择无电容鼓包、显存颗粒无变色的型号。

• 配件完整性：确认是否包含挡板和驱动光盘（ELSA驱动光盘编号：NV11-001-01）。

七、现代使用场景与技术挑战

1. 怀旧用途

• 旧系统搭建：搭配Pentium III 733MHz或AMD Athlon 800MHz平台，安装Windows 98，重温《雷神之锤III》或《古墓丽影III》。

• 复古媒体中心：通过VGA转HDMI转换器连接现代显示器，播放DVD或录制模拟视频。

2. 技术挑战

• 驱动适配：

◦ Windows 7/10：尝试 Omega Drivers 1.6.0 或 Raziel64's Evolution Driver（支持DirectX 6.1）。

◦ 虚拟机方案：在VMware Workstation中安装Windows 98，直通AGP显卡以保留原始性能。

• 超频风险：核心/显存频率可稳定提升至 200MHz/183MHz，但需注意散热（如加装辅助风扇）。

八、总结与建议

1. 核心结论

• 性能定位：在1999年属于 中高端专业显卡，现代仅适合怀旧或特定用途（如复古游戏兼容测试）。

• 收藏价值：因NVIDIA Quadro2历史地位和ELSA品牌稀缺性，二手市场流通量少，收藏需谨慎。

2. 使用建议

• 散热优化：建议更换为铝制散热片+辅助风扇，避免高温导致的稳定性问题。

• 驱动适配：在Windows 7/10中尝试第三方驱动，或通过虚拟机运行旧系统。

3. 技术提示

• 超频技巧：逐步提升频率，避免过热，极端超频需低温环境。

• BIOS修改：不建议修改BIOS。
