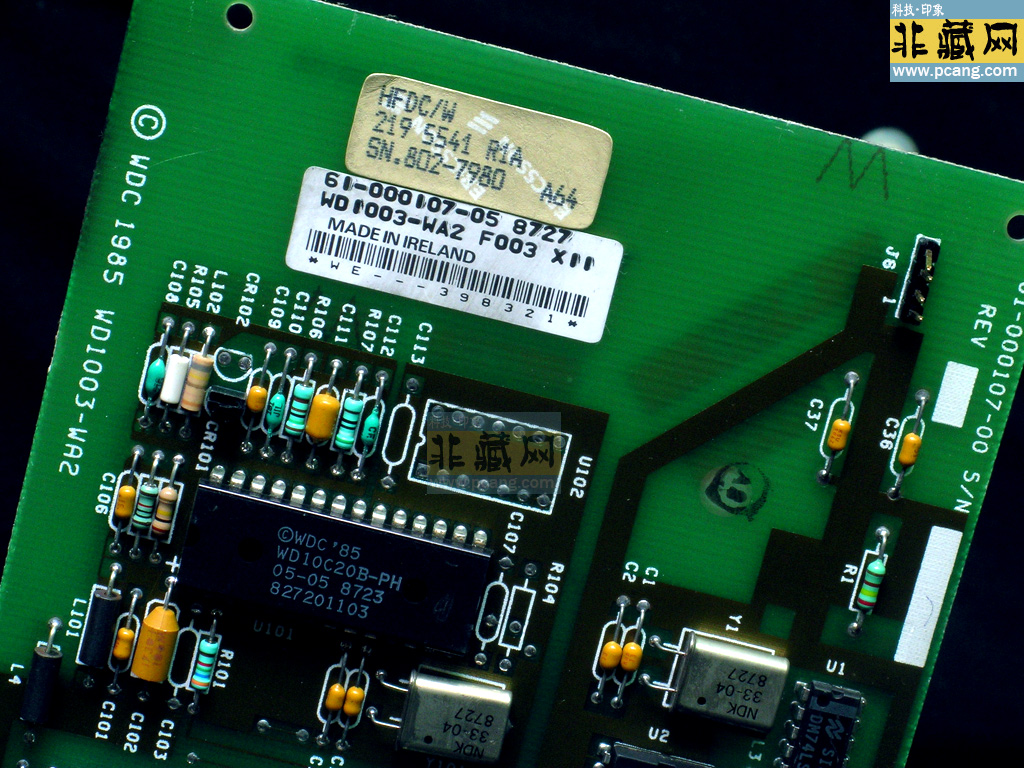

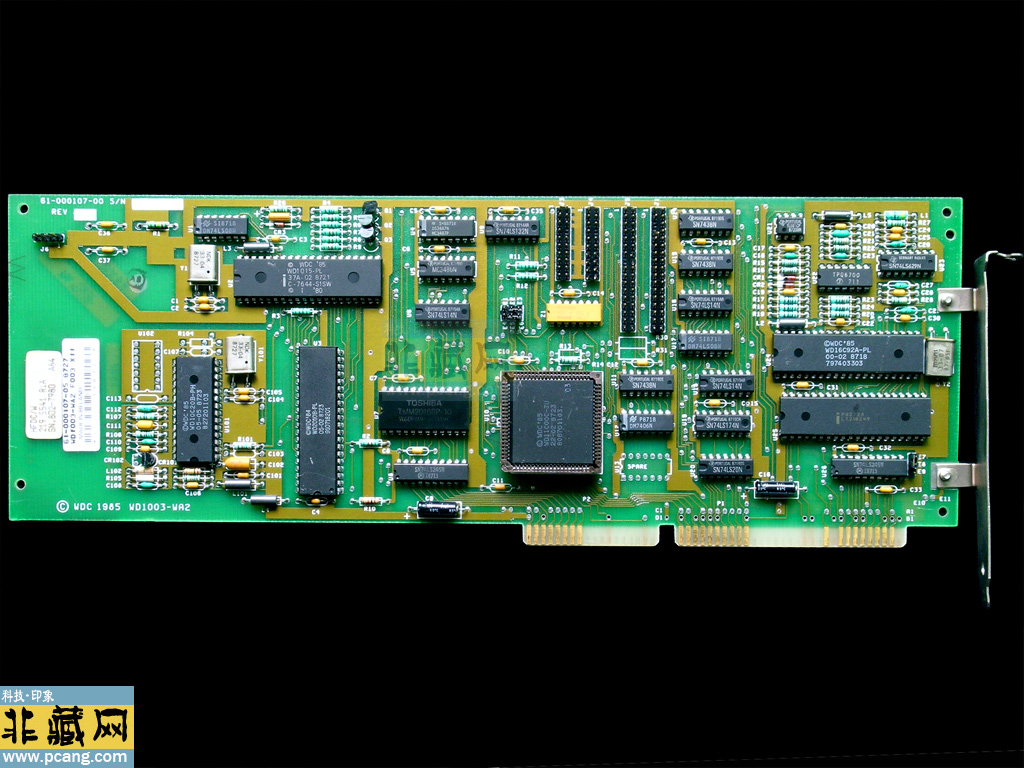

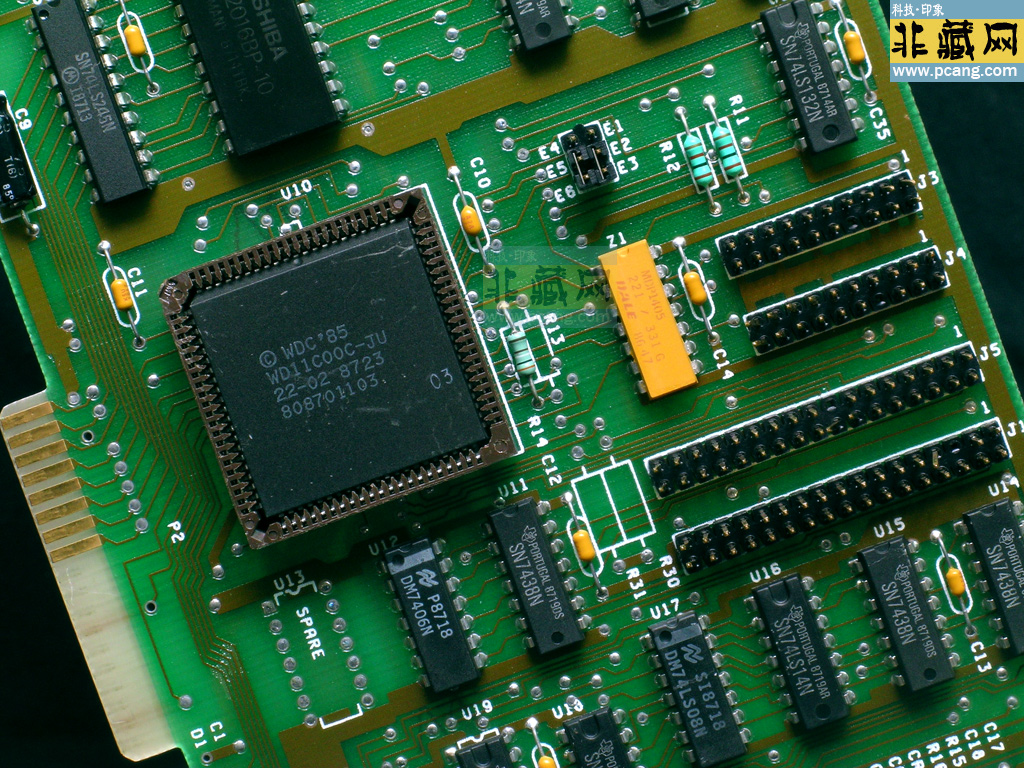

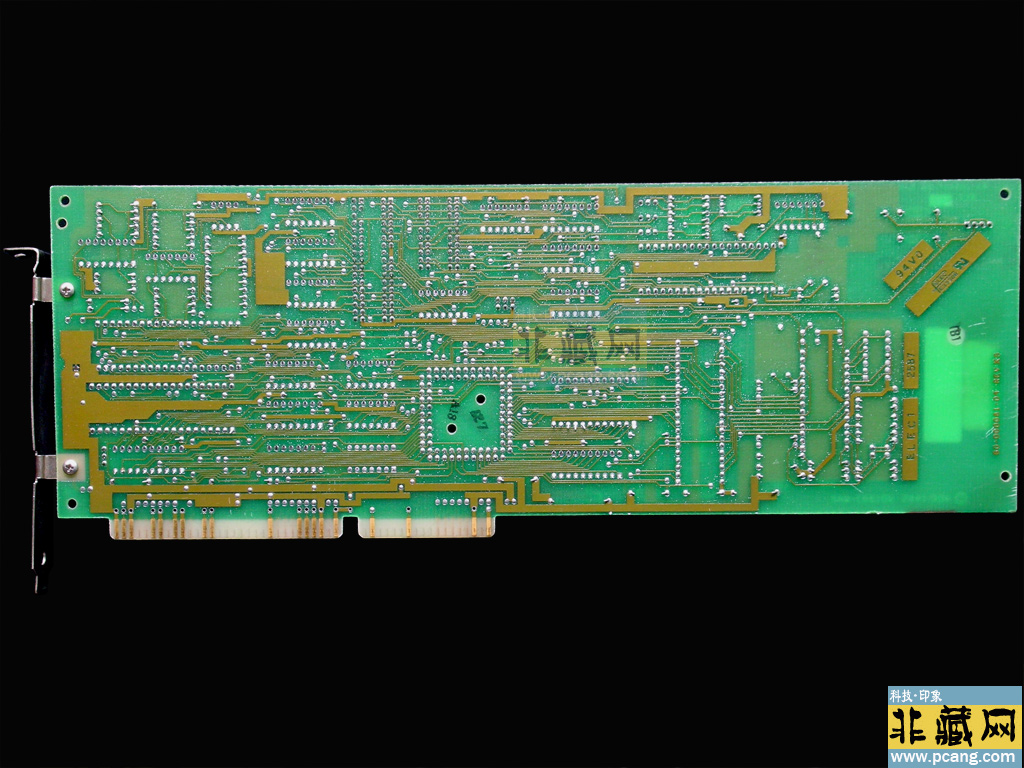

WDC WD1003-WA2：

1. 设备定位：WD1003-WA2 软盘控制器卡

功能与用途

• 核心定位：这是西部数据（WDC）于1980年代末-1990年代初推出的 8位ISA总线软盘控制器卡，主要用于连接 5.25英寸/3.5英寸软盘驱动器（FDD），兼容IBM PC/XT/AT及兼容机。

• 技术特性：

◦ 支持 单/双软盘驱动器（A:/B:），通过34针排线连接，兼容 720KB（3.5英寸）/1.2MB（5.25英寸）软盘。

◦ 集成 串行端口（COM1/COM2） 和 并行端口（LPT1），可扩展为多功能I/O卡。

◦ 型号后缀解析：

◦ WA2：可能代表 修订版本 或 地域版本（如北美市场），不同版本可能在电容布局或固件上有差异。

硬件兼容性

• 总线类型：需插入 8位ISA插槽（黑色，单排引脚），常见于IBM PC/XT（8位）或AT兼容主板（16位ISA向下兼容）。

• 软盘驱动器：仅支持 ST-412/ST-506协议的MFM/RLL软盘控制器，无法直接连接现代USB软盘驱动器。

2. 物理安装与连接

步骤1：插入ISA插槽

• 将卡垂直插入主板的ISA插槽，确保金手指完全接触，用螺丝固定在机箱挡板。

步骤2：连接软盘驱动器

• 电缆选择：使用 34针软盘排线（带扭线的一端为B驱，另一端为A驱）。

• 接口方向：排线红色边缘对准控制器卡和驱动器接口的第1针（通常标有“1”或“Pin1”）。

• 双驱配置：

◦ A驱：连接排线末端接口（无扭线）。

◦ B驱：连接排线中间接口（带扭线）。

步骤3：电源与扩展端口

• 软盘驱动器供电：通过4针Molex接口连接电源（若驱动器需要）。

• 串行/并行端口：通过DB-9（串口）和DB-25（并口）接口连接外设（如打印机、调制解调器）。

3. 软件配置与驱动

BIOS 设置

• 进入主板BIOS，在 Standard CMOS Features 中：

◦ 启用 Floppy Disk Controller（软盘控制器）。

◦ 设置 Drive A: 和 Drive B: 类型（如“3.5in, 720KB”或“5.25in, 1.2MB”）。

DOS/Windows 系统支持

• 驱动需求：

◦ DOS 3.3+：无需额外驱动，系统自动识别为“Standard Floppy Disk Controller”。

◦ Windows 9x：安装主板驱动盘中的“ISA Bus Controller”驱动，或通过“添加新硬件”向导自动检测。

• 格式化软盘：
在DOS命令行输入 format a: 或 format b: ，根据提示完成格式化。

4. 故障排除与维护

常见问题解决方案
问题 排查步骤
软盘无法识别 1. 检查排线是否插反或接触不良。2. 确认BIOS中软盘类型设置正确。3. 更换软盘测试（排除盘片损坏）。
驱动器异响 1. 清洁软盘驱动器磁头（使用专用清洁盘）。2. 检查电源电压是否稳定（5V±5%）。
串口/并口失灵 1. 在BIOS中调整IRQ/DMA资源（避免与其他设备冲突）。2. 使用DOS工具如mode com1:9600,n,8,1测试串口通信。

硬件维护

• 防静电操作：安装前触摸金属接地，避免静电损坏芯片。

• 定期清洁：每半年用无水酒精擦拭ISA插槽和金手指，防止氧化。

5. 现代系统适配方案

数据迁移挑战

• 软盘镜像工具：
在复古系统中使用 RawWrite 或 WinImage 将软盘内容制作成镜像文件（.img），通过U盘或串口传输到现代PC。

• USB软盘仿真器：
替换为 Gotek USB软盘仿真器（支持HFE镜像），需改造硬件接口：

1. 断开WD1003的软盘接口信号，连接Gotek的控制线。

2. 在复古系统中通过虚拟软盘工具（如fddemu.com）模拟传统软盘。

替代方案

• 虚拟机模拟：
使用 VirtualBox 或 PCem 模拟ISA总线环境，加载软盘镜像文件，无需物理硬件。

• PCI转ISA转接卡：
如 SIIG J685022-S2，在现代主板（需支持Legacy模式）上扩展ISA插槽，但兼容性有限。

6. 参考资源与社区支持

技术文档

• 西部数据WD1003用户手册（复古计算机论坛）

• ISA总线技术规范（含软盘控制器寄存器定义）。

社区支持

• Vintage Computer Federation论坛：搜索“WD1003-WA2”查看用户改造案例。

• Retro Computing Stack Exchange：提问关于ISA控制器兼容性问题。

7. 总结

• 设备价值：WD1003-WA2是复古计算的重要组件，适合用于维护IBM PC/XT/AT系统或研究早期存储技术。

• 操作建议：

1. 优先在原装复古主板上使用，避免现代系统的驱动和接口不兼容。

2. 数据迁移建议通过镜像工具或USB仿真器，减少物理软盘损耗。

3. 硬件改造需谨慎，建议参考社区教程或寻求专业帮助。
