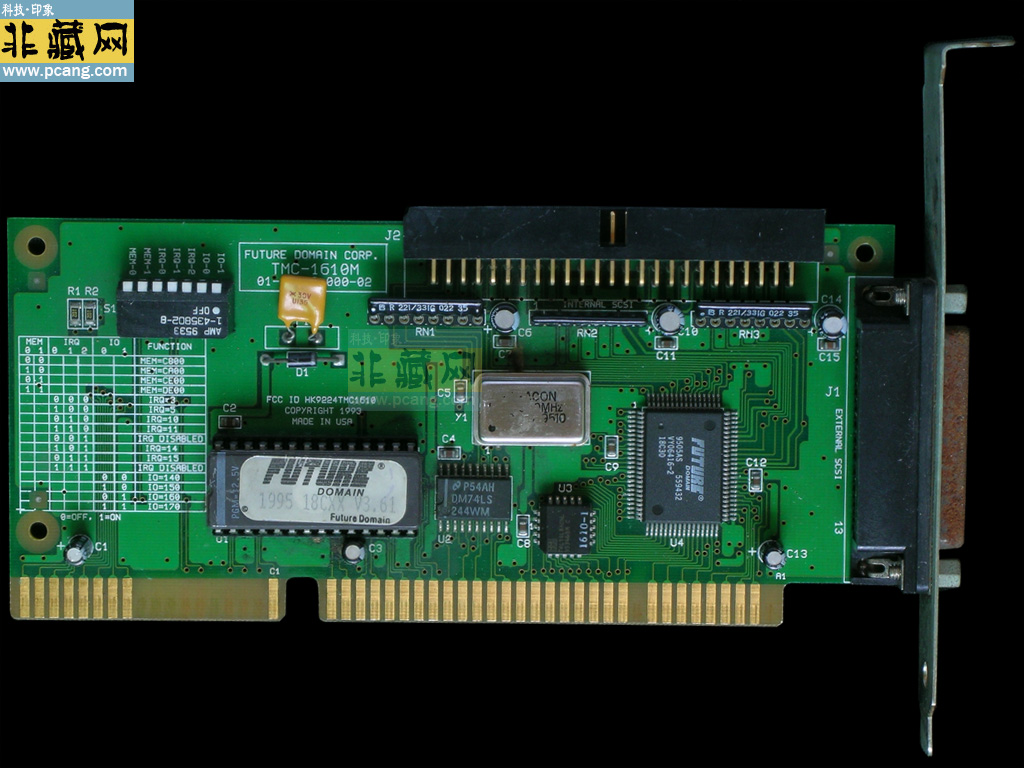

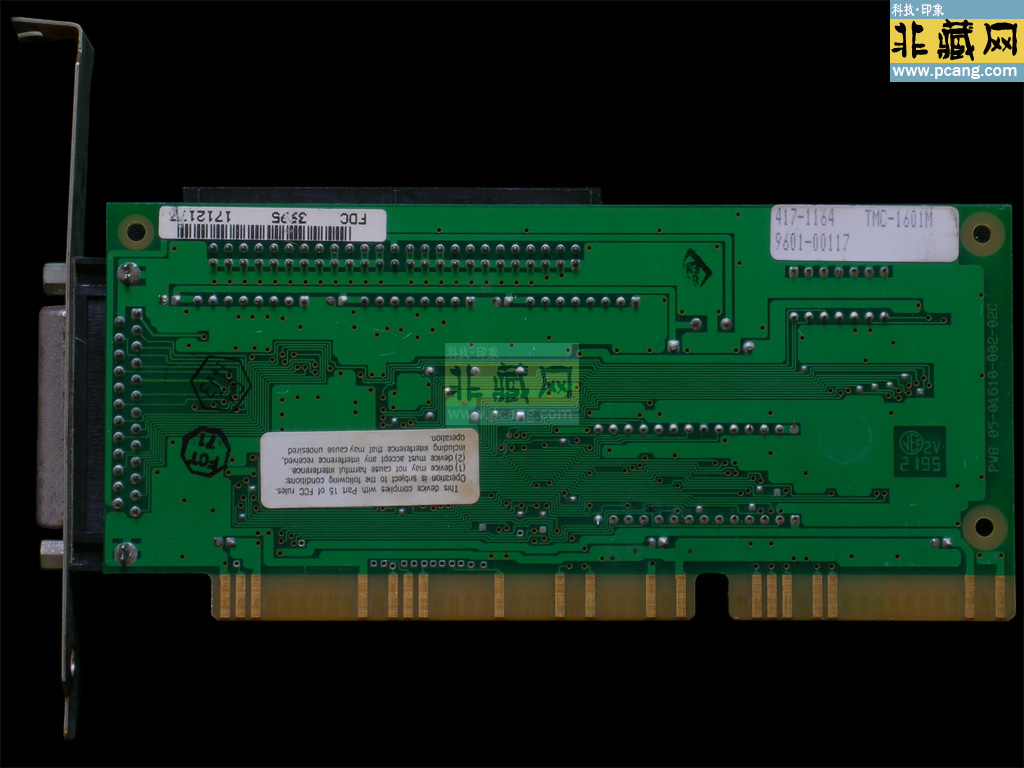

Future Domain TMC-1610M是一款由Future Domain公司开发的16位ISA接口SCSI控制器卡，主要用于扩展旧系统的SCSI设备连接功能。

一、核心技术特性与硬件架构

1. 总线与接口设计

◦ 16位ISA总线支持：
相比8位ISA卡（如Adaptec AHA-1542C），TMC-1610M通过16位ISA总线（带宽约16MB/s）实现更高的传输效率，实际SCSI-2同步传输速率可达5MB/s，兼容Fast SCSI设备。

◦ 双SCSI通道配置：
提供两个50针SCSI-2接口（通道A和B），每个通道支持7个SCSI设备（ID 0-6），支持菊花链连接硬盘、CD-ROM、扫描仪等，需手动设置SCSI ID和终端电阻。

◦ 集成控制器芯片：
采用TMC850或TMC860芯片（具体型号需通过卡身标签确认），内置512字节缓冲RAM和DMA控制器，支持总线主控（Bus Mastering）技术，可显著降低多任务场景下的CPU占用率（约5-10%）。

2. 协议与兼容性

◦ SCSI-2标准支持：
兼容SCSI-2协议的同步传输模式（5MB/s），但不支持Ultra SCSI或SCSI-3标准。需注意，部分低速SCSI-1设备可能需要通过跳线强制设置为异步模式。

◦ BIOS功能扩展：
提供SCSI设备启动优先级设置和动态IRQ分配（默认IRQ 10），但需通过专用工具（如TMC Config Utility）进行配置，无法直接通过主板BIOS调整。

3. 驱动与系统支持

◦ 操作系统适配：
支持DOS 6.22/Windows 3.x/9x/NT 4.0，需安装Future Domain官方驱动程序（如TD1600.SYS）。在Windows 95/98中，可通过“添加新硬件”向导自动识别，但需手动指定驱动路径。

◦ ASPI层依赖：
若连接CD-ROM或磁带机，需安装ASPI驱动（如Adaptec ASPI 4.71）以支持设备访问，否则可能出现“设备未就绪”错误。

二、应用场景与典型配置

1. 高性能存储扩展

◦ 服务器级存储：
在486/Pentium系统中连接多块SCSI硬盘（如Seagate ST-1575N）组成RAID 0/1阵列，提升数据读写速度。需注意：

◦ 主硬盘设为ID 0并启用终端电阻。

◦ 从设备（如CD-ROM）设为ID 1-6并禁用终端电阻。

◦ 专业外设支持：
适配高速SCSI扫描仪（如Agfa Arcus II）或磁带机（如Exabyte 8505），需通过TMC Config Utility调整SCSI超时参数（默认60秒）以避免传输中断。

2. 工业控制与嵌入式系统

◦ 自动化设备数据采集：
在数控机床或工业机器人中作为低速数据接口，支持稳定的SCSI设备通信，但需注意ISA总线的抗干扰能力较弱，长距离传输时建议使用屏蔽电缆。

◦ 替代方案对比：
若需更高可靠性，可考虑使用Adaptec AHA-2940U（PCI接口，支持Ultra SCSI）或BusLogic BT-958（支持SCSI-3协议），但需适配现代主板。

三、驱动安装与兼容性调试

1. 驱动获取与配置

◦ 官方驱动来源：
可通过Vintage Computer Federation论坛下载适配Windows 9x/NT的驱动程序（如TD1600V2.0.ZIP），或从主板厂商（如Tyan、AOpen）的历史支持页面获取。

◦ 手动配置步骤：

1. 在BIOS中禁用主板集成SCSI控制器（若有）。

2. 通过跳线设置IRQ 10和I/O地址340h（避免与声卡、网卡冲突）。

3. 进入设备管理器，手动安装驱动程序并重启系统。

2. 常见问题处理

◦ 多卡冲突处理：
若同时使用TMC-1610M和网卡（如NE2000），需确保两者IRQ不重叠。例如，将网卡设为IRQ 3，SCSI卡设为IRQ 10。

◦ 设备识别异常：
若SCSI设备未被识别，可尝试：

◦ 检查SCSI电缆连接是否牢固。

◦ 使用DOS工具（如SCSI Info）扫描设备并重置终端电阻。

四、与同期产品的对比
特性 Future Domain TMC-1610M Adaptec AHA-2940UW BusLogic BT-958
总线类型 ISA 16位 PCI 32位 PCI 32位
SCSI标准 SCSI-2（同步5MB/s） Ultra SCSI（20MB/s） SCSI-3（10MB/s）
总线主控 是 是 是
驱动支持 DOS/Win9x/NT 全系列系统 全系列系统
通道数量 2 1 1

• 性能差异：TMC-1610M在16位ISA总线中表现优异，但传输速率仍低于PCI接口的Adaptec AHA-2940UW。

• 兼容性：BusLogic BT-958对SCSI-3协议的支持更全面，但TMC-1610M的双通道设计更适合需要多设备连接的场景。

五、注意事项与维护建议

1. 硬件老化问题

◦ 电容更换：90年代生产的ISA卡普遍存在电解电容老化问题（表现为鼓包、漏液），需更换为低ESR电容（如Rubycon ZL系列）以避免随机死机。

◦ 金手指氧化：使用橡皮擦清洁ISA插槽和SCSI卡金手指，确保电气连接稳定。

2. 数据安全策略

◦ 不建议关键数据存储：由于SCSI-2协议的纠错机制较弱，优先使用IDE转CF卡方案（如TrueIDE）提升存储可靠性。

◦ 数据迁移方案：通过SCSI-to-USB转接盒（如ICY DOCK MB865U3-1S）连接现代主机，避免直接在旧系统中处理敏感数据。

六、技术文档与社区资源

• 官方手册：可在Future Domain历史文档库或Vintage Computer Federation论坛下载《TMC-1610M Technical Reference Manual》，获取跳线设置和寄存器配置指南。

总结

    Future Domain TMC-1610M是一款16位ISA接口SCSI控制器卡，专为旧系统设计，通过双SCSI通道和总线主控技术提供高效的设备连接能力。其性能介于8位ISA卡和PCI接口控制器之间，适合复古计算机爱好者和工业控制设备维护场景。对于普通用户，建议优先选择SATA/USB方案；对于专业用户，可通过社区资源获取驱动和调试经验，在486/Pentium系统中实现SCSI设备的稳定运行。
